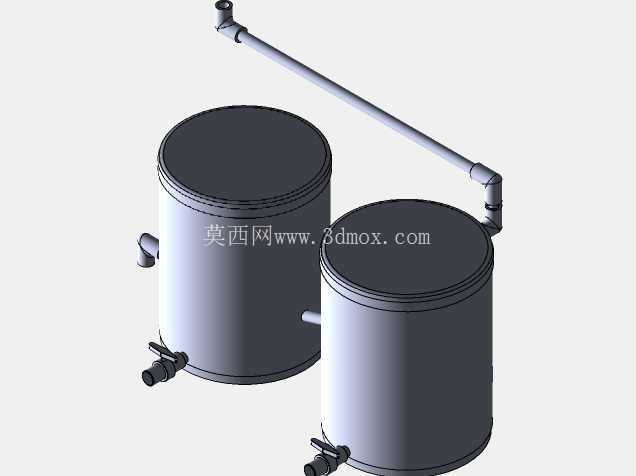

双罐体串联式净水过滤水箱结构设计

　　这套双罐体过滤装置主要面向小型集中供水场景、循环冷却水旁滤环节、小型加工生产工序用水净化需求设计，区别于单罐过滤设备的单次过滤逻辑，采用双罐串联的流道设计，原水先进入第一级粗滤罐体，截留大颗粒泥沙、悬浮物、加工碎屑等大尺寸杂质后，通过顶部连通管路进入第二级精滤罐体，进一步滤除细小颗粒物、胶体类杂质，最终从罐体下部的出水接口输出符合使用要求的净水，整套流道没有多余的弯折结构，能最大程度降低水流沿程阻力，减少输送过程中的扬程损耗。

　　从结构设计逻辑来看，两个罐体采用等径圆柱立式布置，罐体顶部采用平盖快开结构，方便后期更换内部滤料、清理罐底沉积的杂质，不需要整体拆解管路就能完成维护作业；罐体侧面预留的侧接口可作为排污口、取样口或者压差检测接口使用，底部的外螺纹接头可直接对接现场的输水管道，不需要额外制作过渡连接法兰，适配常规的给排水管路安装标准。连通管路采用硬管连接，两个90度弯头的转弯半径经过核算，既保证管路固定的结构强度，也避免直角转弯造成的水流紊流、局部气堵问题，管路与罐体的连接位置做了加厚凸台设计，避免长期水流震动造成焊缝开裂、接口渗漏的问题。

　　在安装边界方面，整套设备采用立式落地安装，两个罐体的中心距经过优化，既保证管路连接的操作空间，也尽可能压缩整体占地面积，适合安装在空间紧凑的设备间、生产线旁的预留空位，不需要额外搭建高位安装平台，罐体底部预留的排污接口距离安装地面有足够的操作空间，可直接对接排污管道或者放置接污容器，日常排污操作不需要挪动设备位置。从实际使用的适配性来看，这套结构可根据不同的水质处理需求，在两个罐体内填充不同级配的滤料，比如第一级填充石英砂、无烟煤等粗滤料，第二级填充活性炭、精细过滤棉等精滤介质，不需要改动外部罐体和管路结构就能适配不同的净水精度要求；罐体上的接口全部采用标准管螺纹规格，可直接对接市面上常见的阀门、压力表、流量传感器等外接配件，方便后期加装自动反冲洗、压差报警等拓展功能，不需要对原有结构做大规模改造。

　　不同于一体化成型的商用过滤设备，这套分体串联的结构在运输时可将罐体、管路拆分打包，降低运输过程中的磕碰损坏风险，现场安装时只需要按照接口位置对齐紧固即可，不需要复杂的现场焊接作业，普通的管道安装人员就能完成组装调试。在结构强度设计上，罐体壁厚按照常规0.6MPa供水压力核算，可满足绝大多数民用供水、工业循环水的压力使用要求，不会出现罐体鼓胀、焊缝渗漏的问题，罐体外部没有多余的突出结构，避免现场安装、维护过程中发生磕碰伤人的情况，整体外观简洁规整，外部可根据使用场景做防腐涂层处理，适配潮湿、轻度腐蚀的安装环境。
