电子元件生产用立式模压成型设备结构

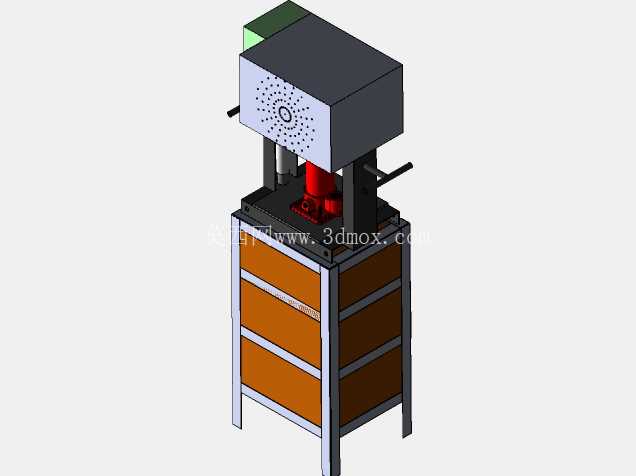

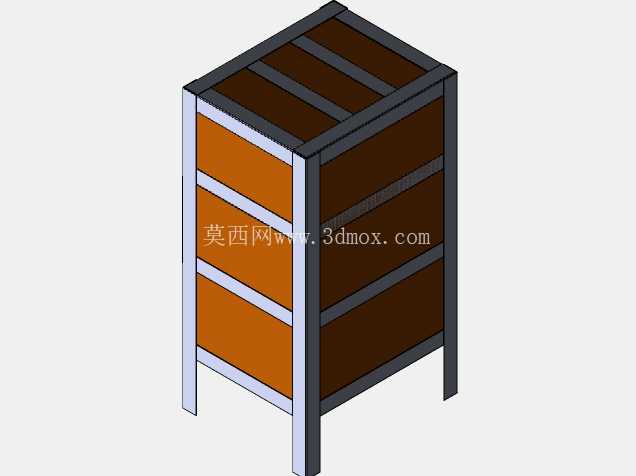

　　在电子变压器、小型电感类磁性元件的生产制程中，磁芯与绕组的压合固化工序是决定元件绝缘性能、结构强度与参数一致性的核心环节，这款立式结构的模压成型设备，正是针对小尺寸电子元件批量压装作业场景开发的专用作业单元，区别于大吨位通用压力机的重载设计，该设备在结构布局上更适配电子车间小零件加工的工位排布需求。设备整体采用立式框架式结构，下部为带储物柜体的支撑机架，机架采用方管焊接框架搭配钣金封板的结构形式，四根垂直布置的方管立柱作为整机的承载基础，既保证了压合作业时的结构刚性，避免压头受力时机架产生形变影响压装精度，下部的三层抽拉式柜体可用于存放压装模具、待加工工件与作业辅助工具，充分利用设备下部空间，减少生产工位的额外储物需求，适配电子生产车间紧凑的工位排布要求。上部的压装执行单元采用模块化布局，顶部的箱体结构集成了动力驱动与传动组件，压头垂直布置于箱体下方中心位置，正对下部工作台的压装工位，压头与工作台之间预留了足够的模具安装空间，可适配不同尺寸的电子元件压装模具更换需求，设备侧面设置的操作手柄用于手动控制压头的下行与回程，操作位置符合人体工程学要求，作业人员站立于设备正面即可完成工件取放与压合操作，无需大幅度挪动身体，适配小批量多品种的电子元件生产作业节奏。

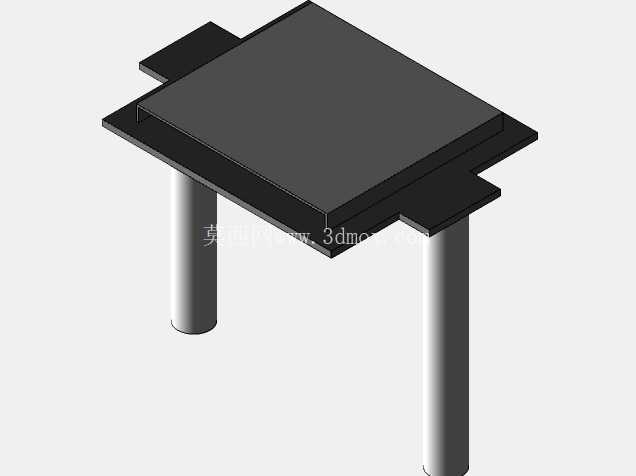

　　从结构设计逻辑来看，该设备的压装行程与压合位置做了针对性的限位设计，压头下行的极限位置可根据不同工件的压装高度需求进行调整，避免压合力过大损坏磁性元件的磁芯结构，也能保证每一批次工件的压合深度保持一致，减少因压装尺寸偏差导致的元件参数离散性问题。工作台面采用平整钢板加工而成，表面做防锈处理，模具安装位置设置了定位销孔，可快速完成不同压装模具的定位安装，换模时无需反复调整压头与模具的同轴度，缩短换型调试的时间。

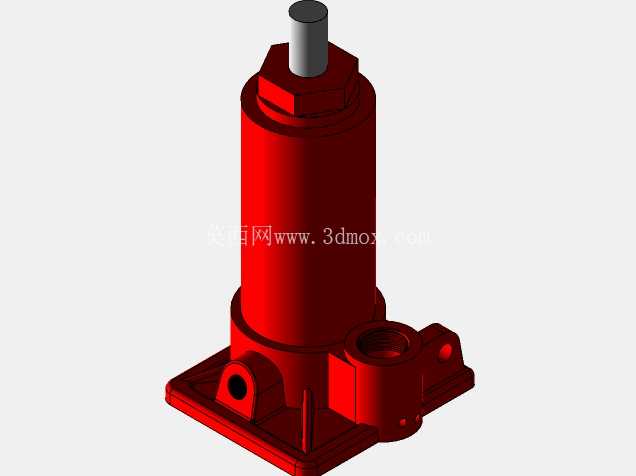

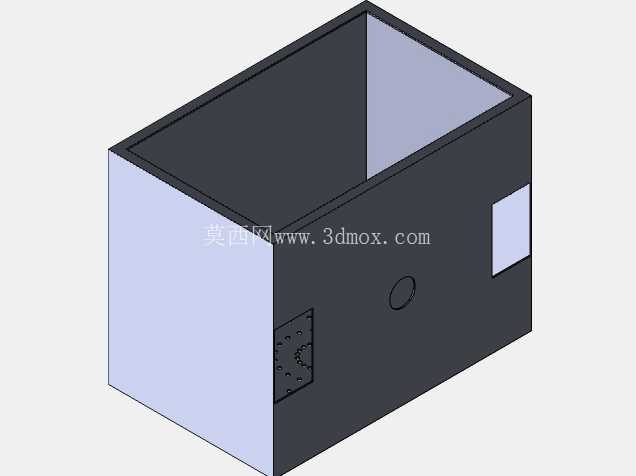

　　设备的动力组件布置于顶部箱体内，箱体侧面开设了密集的散热孔，可保证设备连续作业时动力组件产生的热量及时散出，避免长时间运行导致的动力部件过热问题，箱体顶部预留了电气元件的安装空间，可根据实际生产需求加装压力传感器、行程计数器等辅助组件，实现压装过程的参数监控与作业计数。安装边界方面，设备整体占地面积较小，机架底部的四个支脚可调整水平高度，适配车间地面不平整的安装场景，设备无需额外做地基固定，放置于平整的车间地面即可投入使用，外接动力源接口布置于设备背部，走线可沿机架立柱隐藏布置，避免车间内走线杂乱影响作业安全。

　　在实际生产应用中，该设备除了用于电子变压器磁芯的压合成型，也可通过更换不同的压装模具，完成小型塑胶件的压合、五金小零件的铆接、电子组件的引脚压装等同类轻载压装作业，设备的压合出力范围针对小零件压装需求做了匹配，既不会因为出力过小导致工件压合不到位，也不会因为出力过大压损脆性材质的工件。从三维建模的角度来看，该设备的结构拆分清晰，机架、压装单元、操作组件、柜体部分均为独立的装配模块，各模块之间的连接关系明确，建模时可按照从下到上的装配顺序依次完成各零件的建模与装配，机架部分的方管焊接结构可通过焊接件模块完成整体建模，压头与导向柱的配合部分需保证同轴度公差，避免压头下行时出现卡滞问题，工作台面的定位销孔位置需与常用模具的安装尺寸匹配，保证模具安装的通用性。
