小型咸水反渗透水处理集成装置结构设计

　　这套小型咸水反渗透处理装置，主要面向海岛小型驻点、偏远沿海村落、野外作业临时供水点这类不具备集中式海水淡化管网覆盖的场景，单套设备额定产水量适配每日十吨级以内的淡水需求，可将含盐量35000ppm以内的咸水、苦咸水处理为符合生活饮用标准的淡水，也可作为工业循环水补给水的前置除盐单元使用。整套设备采用撬装集成式布局，所有核心处理单元、管路、阀组、动力泵组全部集成在统一的钢制焊接底座上，底座预留叉车孔与吊装吊点，不需要现场做复杂的混凝土基础找平，到场后仅需要连接进水、出水、浓水排放管路与供电线路即可投入运行，大幅降低现场安装的施工周期与土建成本。

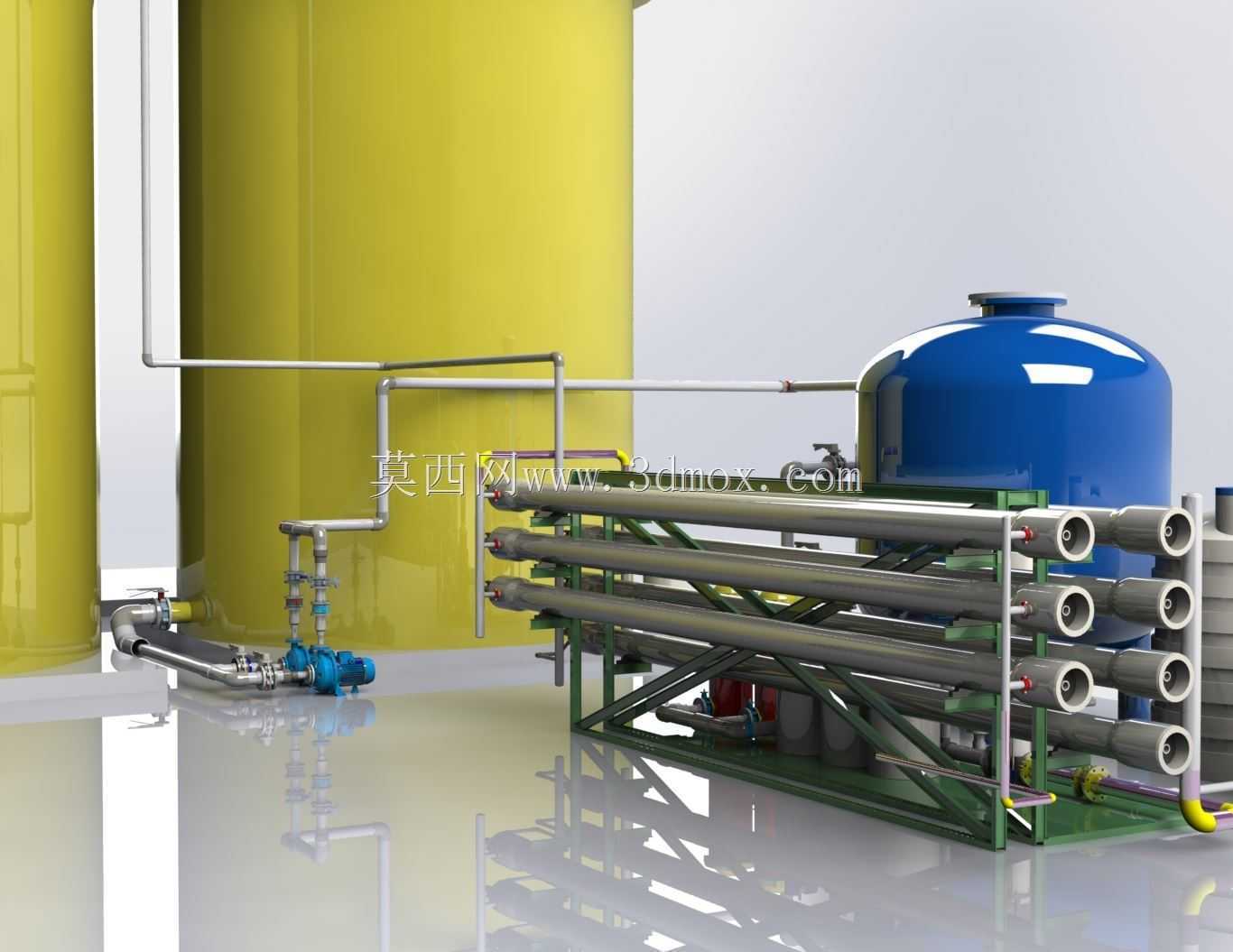

　　从结构设计逻辑来看，整套装置的核心处理单元分为三个部分：前端的黄色大型罐体为多介质过滤单元，内部填充石英砂、活性炭滤料，主要承担进水预处理功能，截留原水中的泥沙、悬浮物、胶体杂质，降低进水浊度，避免大颗粒杂质划伤后续反渗透膜元件；罐体侧面的管路设置了正反冲洗接口，可通过阀组切换实现滤料的反冲洗再生，不需要频繁拆解更换滤料。中间层架上平行布置的多根不锈钢壳体为反渗透膜组件，每根膜壳内部可装填标准卷式反渗透膜元件，膜壳采用侧联式管路连接，进水通过高压泵加压后依次通过各膜元件，水分子在压力作用下透过膜层汇入中心产水管，盐分、有机物、微生物等杂质被膜层截留后随浓水排出；膜架采用型钢焊接结构，每层膜壳的支撑位置都设置了橡胶减震垫，避免高压运行时管路振动产生的应力传递到底座引发焊缝疲劳。

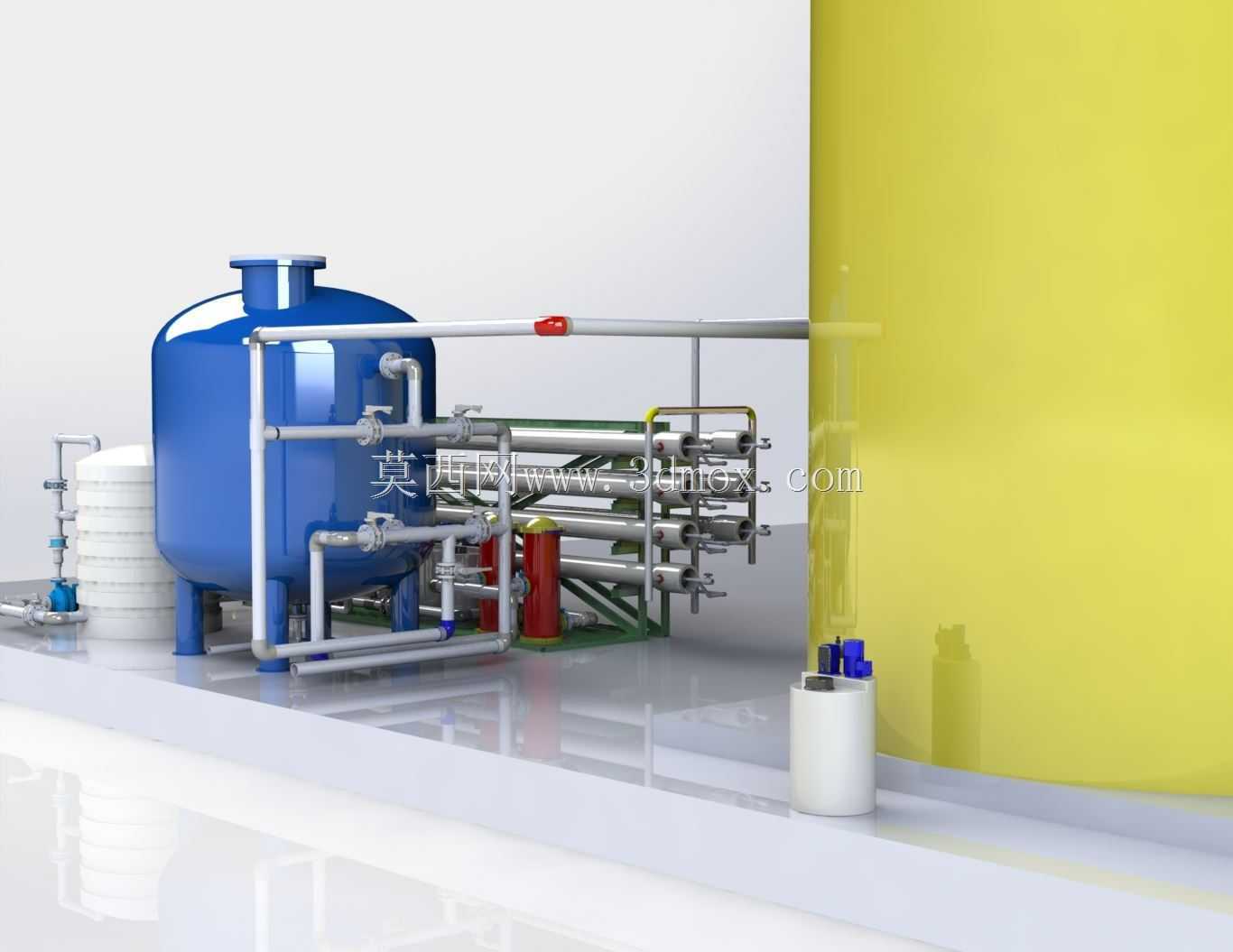

　　右侧的蓝色承压罐体为产水稳压罐，用于储存处理后的淡水，平衡产水与用水端的流量差，避免高压泵频繁启停，罐体顶部设置了排气阀与压力传感器接口，可实时监测罐内压力，配合电控系统实现高压泵的自动启停控制。管路设计上，所有过流管路根据介质压力等级做了区分：高压段（高压泵出口至膜组件浓水出口）采用304不锈钢无缝钢管，焊接处做钝化处理，避免长期接触高盐废水产生腐蚀；低压段（预处理进水、产水输送）采用UPVC管路，降低整体制造成本；管路上的阀组全部采用法兰连接，预留了足够的操作空间，日常维护时不需要拆解整段管路即可更换阀件。

　　安装边界方面，整套装置的整体外轮廓尺寸适配标准20尺集装箱的内部装载尺寸，可整体装入集装箱实现公路、海运的长途运输，不需要拆分运输后现场二次组装；设备运行时的检修空间预留满足单侧通行要求，膜组件更换时可直接从膜壳端部抽出膜元件，不需要额外拆除周边管路；底座的水平调节脚螺栓可适应±50mm的地面高度差，在不平整的野外场地也能快速调平设备。设计过程中针对高盐废水的腐蚀特性做了专项优化：所有与浓水接触的金属部件都做了环氧涂层防腐处理，螺栓紧固件采用316不锈钢材质，避免高盐环境下的电化学腐蚀；膜组件的浓水侧设置了流量调节阀，可根据原水含盐量调整浓水回收率，在保证产水水质的前提下降低能耗，避免回收率过高导致膜面结垢堵塞。设备的动力泵组采用卧式多级离心泵，泵体与电机通过联轴器直连，安装在底座的减震基座上，运行时的振动传递被减震垫吸收，不会引发整套设备的共振；泵组入口设置了低压保护开关，当进水压力不足时自动停泵，避免泵空转损坏机械密封。
