汪克尔三角转子旋转式发动机结构模型

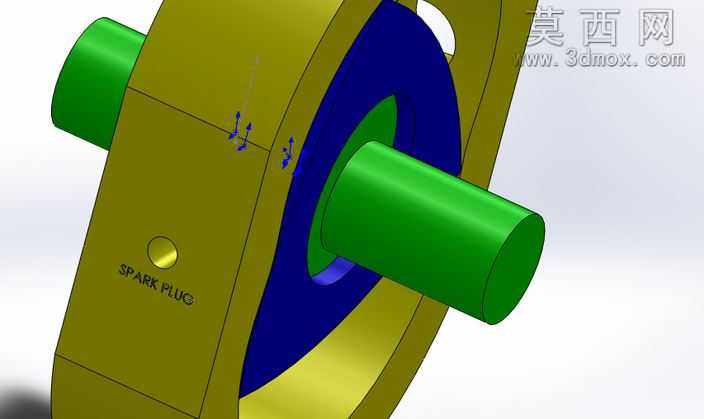

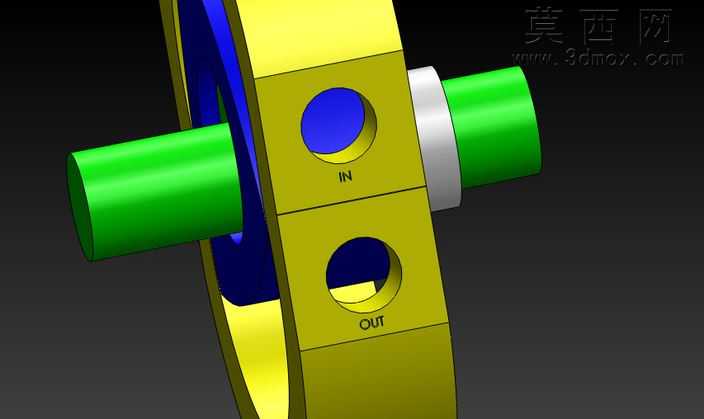

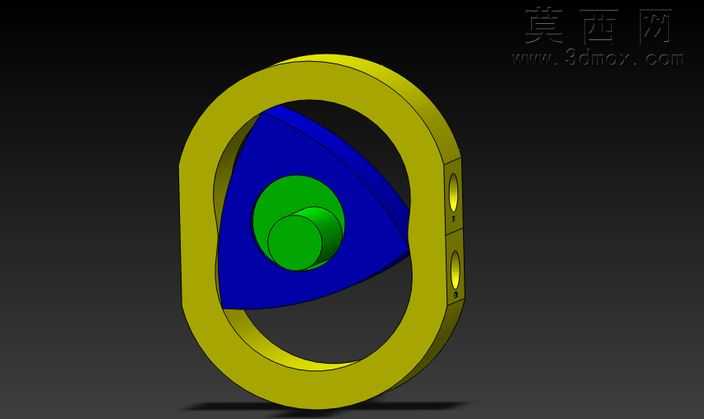

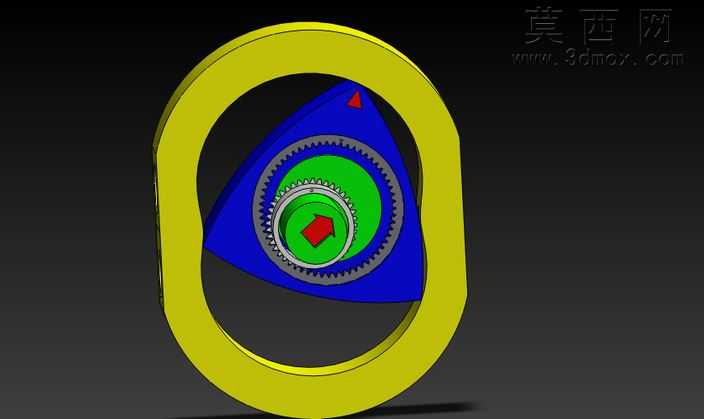

本作品为汪克尔旋转式发动机的三维结构模型，采用SolidWorks完成全参数化建模，完整还原了三角转子发动机的核心传动与工作结构。建模过程中首先依据汪克尔引擎的型线原理，绘制出双弧外旋轮线构成的气缸型面轮廓，通过拉伸凸台命令生成黄色的气缸壳体基体，对壳体内壁做光滑过渡处理，还原实际工作中转子与缸壁密封配合的曲面特征。核心的蓝色三角转子部分，严格按照转子的三弧等距曲线参数绘制截面，通过拉伸生成转子实体，在转子三个顶角位置预留密封槽结构，还原实际发动机中径向密封片的安装位，保证模型结构与真实设计一致。转子中心的齿轮传动组是建模的核心部分，首先绘制固定在端盖上的内齿圈，通过齿廓方程生成渐开线齿形，再匹配对应参数的外齿轮，保证内外齿轮的传动比符合汪克尔发动机3:2的固定传动比，齿轮啮合处做无干涉装配校验，还原转子绕输出轴公转同时自转的运动逻辑。中心的输出轴部分绘制偏心轴段，与转子中心的轴承安装位做同轴配合，轴端添加定位特征还原动力输出的连接结构。渲染阶段为不同部件赋予差异化材质：气缸壳体采用亮黄色哑光金属漆材质，模拟轻量化铝合金壳体的表面质感；三角转子采用深蓝色磨砂金属材质，区分核心运动部件；内外齿轮采用亮面金属钢材质，还原传动齿轮的金属光泽；中心轴部分添加红色标识块，清晰指示偏心轴的转动方向，方便观察运动逻辑。整体装配采用自下而上的设计思路，先完成单个零件的参数化建模，再按照实际装配约束完成总装，所有配合关系符合真实发动机的运动逻辑，可直接用于运动仿真演示，直观展示旋转式发动机进气、压缩、做功、排气的四冲程工作过程，无需往复活塞结构即可完成动力输出的结构特点。模型各零件间保留合理的装配间隙，还原真实产品的公差设计，所有特征均保留建模历史，可根据需求调整缸体型线参数、转子尺寸、齿轮模数等核心参数，适配不同排量的旋转式发动机设计参考需求。
