宽弦涡扇航空发动机叶片组件三维设计

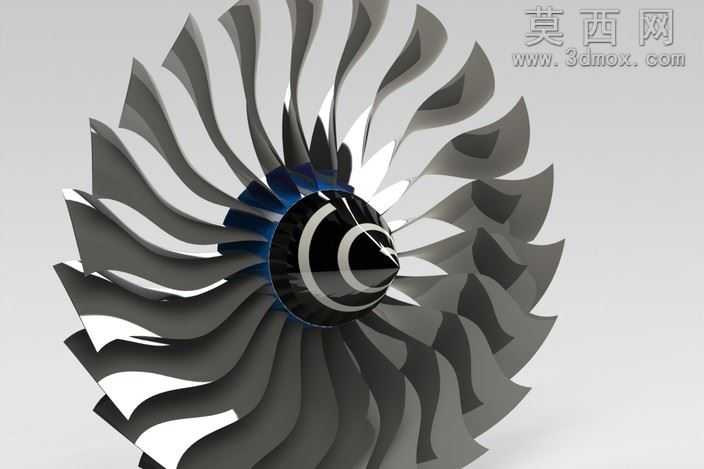

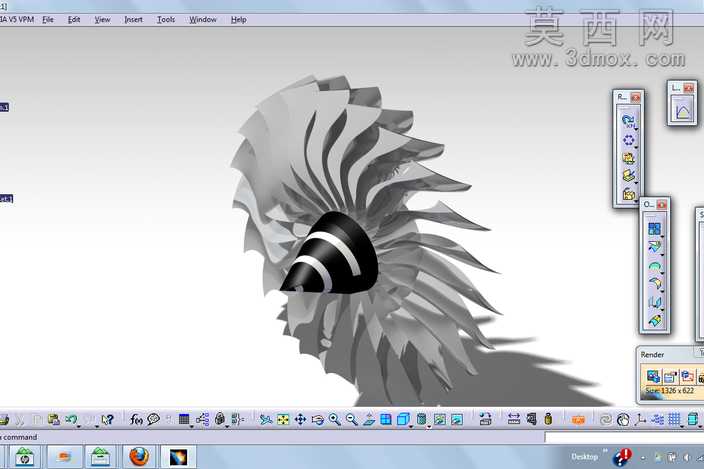

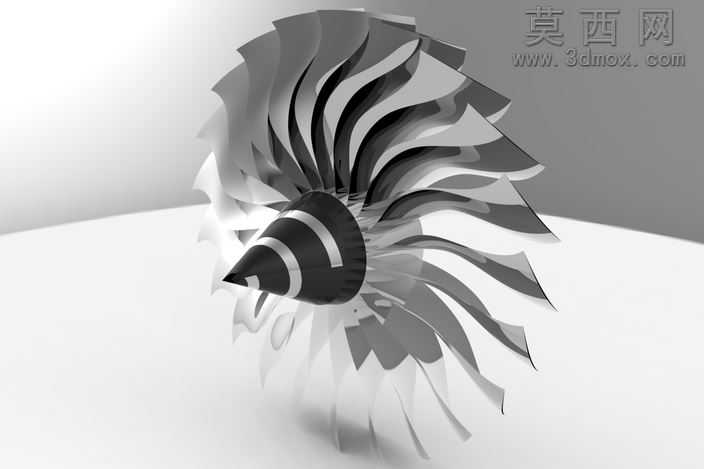

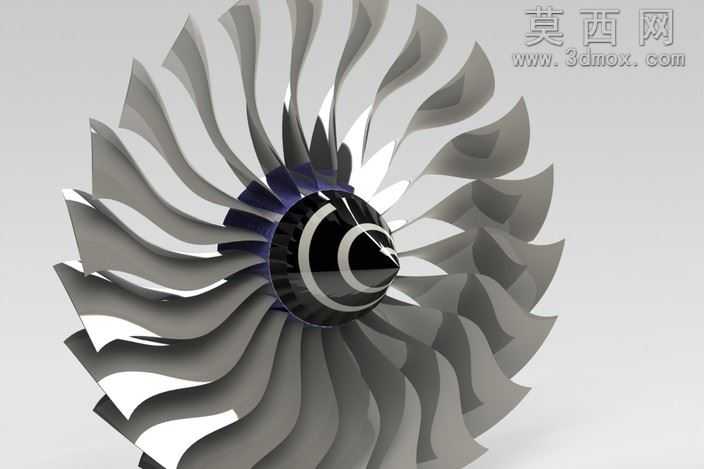

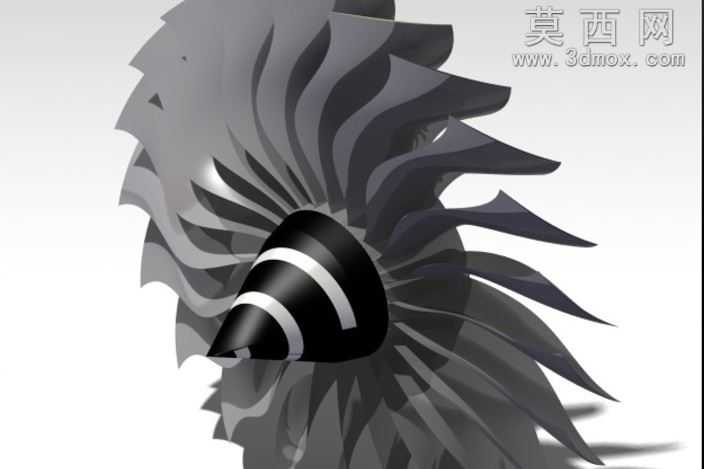

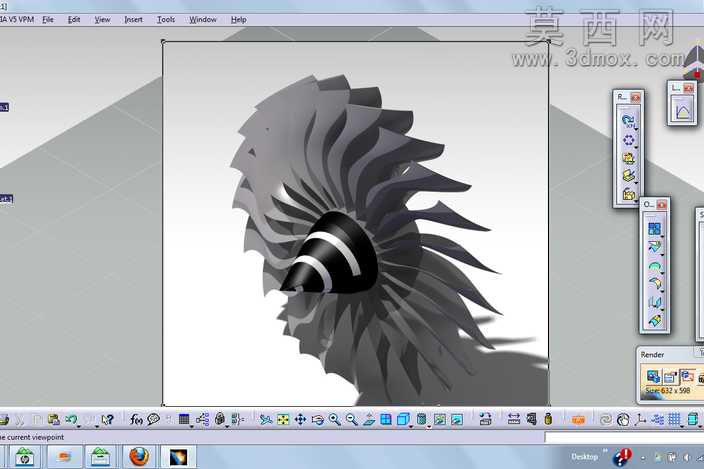

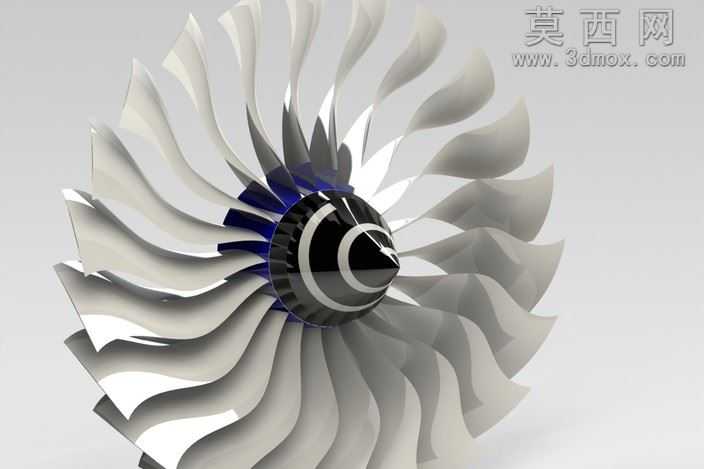

本作品为宽弦涡扇发动机核心叶片组件的三维建模成果，整体围绕航空燃气涡轮发动机低压压气机端的宽弦风扇叶片结构展开设计。建模阶段首先梳理宽弦叶片的气动外形逻辑，以真实大涵道比涡扇风扇的叶型参数为基准，通过样条曲线逐段勾勒叶根到叶尖的翼型截面，精准控制不同截面的弦长变化、扭转角度与厚度过渡，还原宽弦叶片相较于传统窄弦叶片更大的弦展比特征，保证叶型曲面的光顺连续性，避免曲面出现褶皱、曲率突变等影响气动性能的问题。叶盘与叶片的衔接部分采用整体式榫根连接结构建模，精准还原榫头与榫槽的配合轮廓，还原叶片与轮盘的装配定位关系，轮毂部分做流线型曲面过渡处理，匹配气流进入压气机段的流向特征，减少不必要的气动阻力。材质渲染阶段，叶片主体采用航空钛合金材质表现，调整金属材质的反射率、粗糙度参数，还原钛合金哑光银白的金属质感，轮毂中心的整流锥采用亮面黑色复合材料质感，在锥面添加环形装饰线条强化视觉层次，叶片根部衔接区域做深蓝色耐高温涂层材质区分，通过光影调整突出叶片层叠排列的空间纵深感，清晰展现每一片叶片的扭转角度与排列间隙。设计过程中重点考量宽弦叶片的结构优势体现，相较于传统窄弦叶片，宽弦设计拥有更高的结构强度，可取消叶片中部的凸肩结构，降低气流流经叶身的阻力损失，建模时特意强化了叶身无凸肩的流畅曲面特征，还原宽弦风扇叶片的结构特点。整体模型装配逻辑清晰，所有叶片沿轮毂圆周方向等角度均匀排布，保证每一片叶片的安装角度一致，还原真实涡扇发动机风扇段的转子结构特征，曲面建模精度满足结构展示、气动原理演示的使用需求，可用于航空发动机结构教学、动力装备原理展示等场景。
