V型十缸发动机缸体三维结构设计

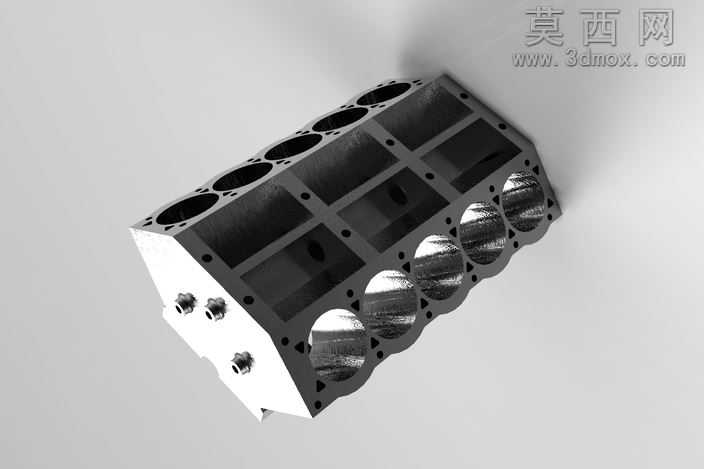

本作品为V10发动机缸体的三维建模成果，建模过程依托三维参数化设计逻辑完成，首先梳理V型十缸动力单元的布局特征，确定两侧各五缸的V型夹角基准，以缸体的主轴承座轴线为核心定位基准，依次搭建缸筒阵列、冷却水套空腔、润滑油道通路、缸盖连接螺栓孔位、侧置附件安装接口的基础特征。建模阶段严格遵循机械加工的工艺逻辑，对缸筒内壁的珩磨面预留结构、主轴承盖的结合面定位销孔、缸体上下端面的密封胶槽、侧壁的传感器安装凸台均做了精细化的特征还原，避免出现非加工面的干涉问题。材质渲染阶段，针对缸体的铸铁基体做了哑光金属质感调试，还原铸铁件表面的细微磨砂颗粒感，对加工完成的缸筒内壁、螺栓孔端面做了高光金属切削面的材质区分，侧壁的工艺堵头、外接油嘴部件单独赋予金属镀层材质，通过光影调整突出缸体的厚重质感与结构层次。结构设计上完整还原了V10缸体的加强筋布局，在两列缸筒之间的谷地区域设计了交叉加强筋结构，兼顾缸体整体刚性与轻量化需求，冷却水套采用连通式空腔设计，保证每一个缸筒周围都有均匀的冷却介质流通空间，主油道沿缸体长度方向贯通，通过分支油道连通各个主轴承座与凸轮轴安装位，满足压力润滑的油路走向要求。设计过程中反复核对各缸筒的中心距、缸径参数、主轴承孔的同轴度要求，对螺栓孔的沉头深度、螺纹深度均按照通用内燃机设计规范做了参数化约束，保证模型的结构合理性与工程参考价值，渲染阶段采用45度俯视角展示，清晰呈现缸体的V型布局特征、端面缸孔排列、侧壁接口分布，直观展现V10动力核心缸体的结构特点。
