明纬RSP-3000-24大功率开关电源结构模型

　　在做自动化产线电控柜布局、大型工业设备电气系统排布的时候，经常会遇到大功率供电单元的安装干涉问题，很多时候选型阶段拿到的电源参数只有平面尺寸，没有精确的三维结构，等到实际装配的时候才发现接线端子和柜内走线槽干涉、散热风道被其他元器件挡住、安装孔位和柜内横梁位置对不上，轻则返工调整布局，重则延误整个项目的装配周期。这个明纬3kW交流220V输入的开关电源模型，完全是对照实际样品的实物尺寸逆向绘制的，所有结构细节都和实物一致，能直接导入到电气柜三维装配环境里做布局校验，不用等实物采购到位就能提前完成安装空间的预留、走线路径的规划，从源头避免后期装配的干涉问题。

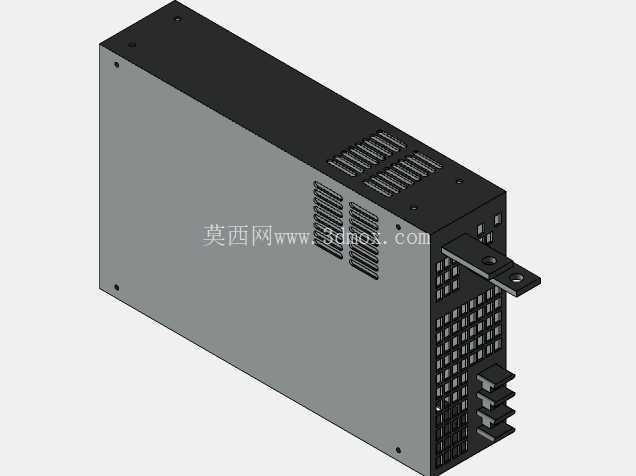

　　从实际使用场景来看，这款24V输出的大功率电源，主要用在需要大电流直流供电的工业场合，比如多轴伺服驱动的集中供电、大型激光设备的辅助电源、自动化生产线的直流母线供电、大功率工业通讯设备的供电单元，这类场景对电源的安装尺寸、散热空间、接线位置都有严格要求，一旦布局阶段没有考虑周全，后期运行时很容易因为散热不足导致电源过载保护，或者接线端子受力过大出现接触不良的问题。模型完整还原了电源的外壳结构，包括顶面和侧面的通风散热格栅，这些格栅的位置、开孔密度都和实物完全一致，在做柜体热仿真的时候，可以直接根据这些格栅的位置规划柜内散热风道，避免其他元器件挡住进风或者出风路径，保证电源在满负载运行时的散热效率。

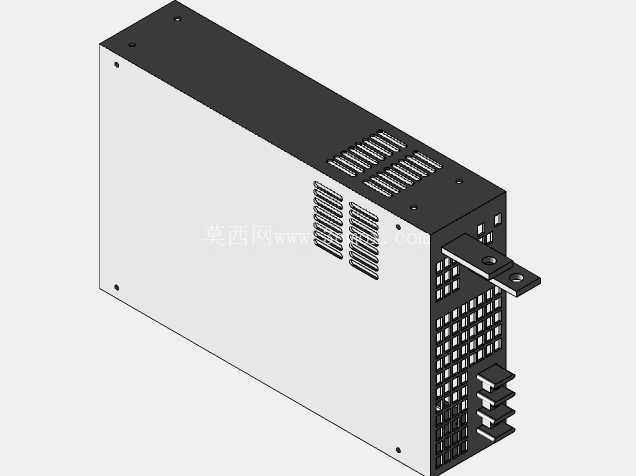

　　从结构设计细节来看，模型还原了电源输出端的大电流接线铜排，还有输入端的接线端子排位置，以及侧面的安装固定孔位，每个孔位的间距、孔径都和实物匹配，在做柜体安装板设计的时候，可以直接从模型里提取孔位坐标，不用反复对照二维手册核对尺寸，减少设计阶段的尺寸核对工作量。电源外壳采用封闭式金属壳体设计，模型还原了壳体的折边结构、拼接缝隙，还有壳体上的固定螺丝位置，在做设备整体的电磁兼容布局的时候，可以根据金属壳体的覆盖范围，规划其他敏感信号元器件的安装位置，减少电源开关工作时的电磁干扰对周边信号线路的影响。

　　在安装边界方面，模型完整还原了电源的整体外形轮廓，包括输出端向外延伸的接线铜排的突出长度，还有端子排的接线操作空间预留尺寸，在做柜体布局的时候，不仅要考虑电源本身的长宽高尺寸，还要预留出接线时的操作空间，以及输出铜排上接线端子的弯曲半径空间，避免因为空间不足导致接线操作困难，或者线缆弯曲半径过小出现线芯断裂的隐患。另外电源侧面的散热格栅位置，在布局时要预留至少30mm的通风间隙，不能直接贴在柜体侧板或者其他元器件表面，模型里可以直接测量出格栅的具体位置范围，方便在布局时快速校验周边元器件的距离是否满足散热要求。

　　很多工程师在做电气布局的时候，习惯只按照电源的外形长宽高做一个方块占位模型，这种占位模型往往忽略了接线端子的突出部分、散热格栅的位置、安装孔的实际坐标，等到实际装配的时候才发现各种干涉问题，这个模型把所有和装配、布局、散热相关的结构细节都做了还原，不管是做电气柜的整体布局设计，还是做设备内部的供电单元排布，都能直接用来做干涉校验、安装孔位设计、散热风道规划，大幅减少设计阶段的反复修改工作量，也能避免因为尺寸核对错误导致的装配返工问题。另外模型的结构细节也能用来做设备的对外展示效果图，在给客户做方案演示的时候，能更真实地呈现设备内部的元器件排布情况，让方案展示更直观专业。
