工作台焊接拼接式定位连接构件

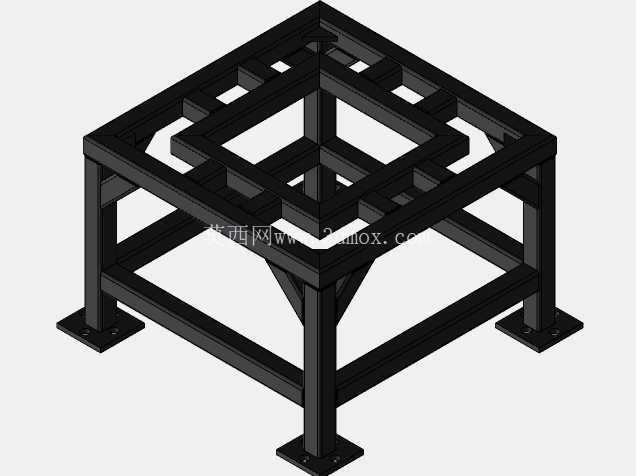

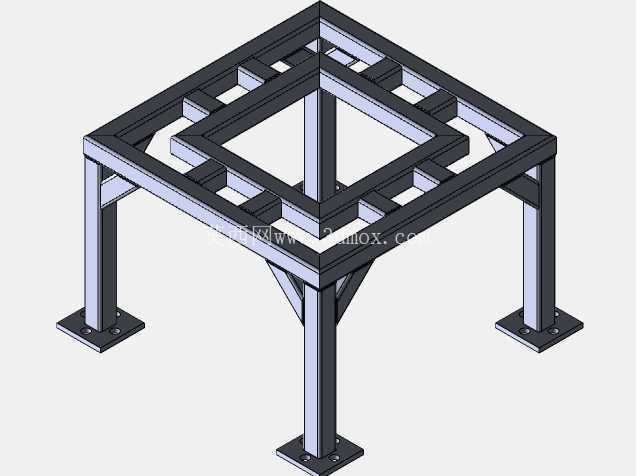

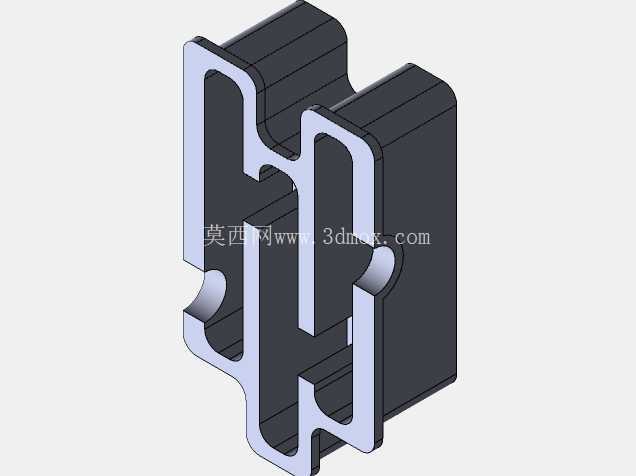

　　从结构设计逻辑来看，构件采用对称式凹凸互锁构型，两侧的弧形凸起与对应凹槽采用间隙配合设计，单边配合间隙控制在0.15mm以内，既保证拼接时能够顺利滑入对位，又能避免拼接后台面出现横向窜动；构件主体的弯折构型贴合台板侧边的安装槽位，安装时仅需将构件嵌入两块台板侧边预先铣出的对应槽位，沿槽道滑入到底即可完成锁止，拆卸时仅需向上抬起构件即可完成分离，全程无需额外紧固件，日常维护更换时无需对台板进行二次加工。该构件主要应用于电子变压器生产装配环节的焊接工作台面拼接场景，在中小型电源变压器的线圈绕制、引脚焊接、铁芯叠装工序中，单块工作台面往往无法满足多工位并行作业、不同规格治具同时摆放的需求，这类互锁式拼接构件能够实现多块台面板的快速无工具拼接，无需额外打孔安装角码或螺栓，依靠构件自身的卡扣结构即可完成相邻台板的定位与锁合，大幅缩短工作台的组装调整周期，适配小批量多品种变压器生产时频繁调整工位布局的需求。

　　从安装边界尺寸来看，构件整体厚度与台板侧边槽深完全匹配，安装完成后构件表面与台板侧边齐平，不会突出台板表面影响工件摆放，也不会凹陷进槽位导致拼接处出现台阶缝隙，避免焊接过程中产生的锡渣、废引脚掉入拼接缝隙难以清理；构件的卡扣延伸段长度经过反复校核，保证两块台板拼接后拼接缝宽度控制在0.2mm以内，既不会因为缝隙过大导致细小工件掉落，也不会因为缝隙过小导致台板热胀冷缩时出现挤压起拱的问题，适配车间常年温度波动在10-35℃的作业环境。

　　在实际使用过程中，这类拼接构件能够承受工作台面常规的作业载荷，当操作人员在台面上进行引脚焊接、铁芯压装等作业时，拼接处不会出现松动或错位，构件的受力结构经过优化，垂直方向的载荷会通过构件的弯折立面直接传递到台板的支撑框架上，不会让卡扣部位承受主要剪切力，大幅提升构件的使用寿命，避免频繁更换拼接件影响生产进度。针对焊接作业的特殊工况，构件的构型设计也做了对应优化，表面没有多余的凹槽或死角，焊接过程中飞溅的助焊剂、锡珠落在构件表面后能够很方便地擦拭清理，不会残留堆积在缝隙中腐蚀构件表面；构件的边缘全部做了R1.5的圆角处理，安装和拆卸过程中不会划伤操作人员的手部，也不会刮破放置在台面上的绝缘胶皮、工件包装袋等辅材。

　　在多工位拼接的场景下，这类构件可以实现多块台板的纵横双向拼接，既可以沿工作台长度方向拼接延长作业面，也可以沿宽度方向拼接拓展作业宽度，甚至可以拼接出L型、U型的异型作业台面，适配不同变压器产品的装配流水线布局需求，比如在小型电源变压器的批量焊接工序中，可以将四块台板拼接成环形作业面，中间放置物料周转箱，四名操作人员分别在四个工位完成不同工序的焊接作业，减少物料传递的距离，提升整体装配效率。从建模逻辑来看，该构件的所有弯折特征都采用等壁厚设计，适配常规钣金冲压加工工艺，不需要额外的机加工工序即可完成量产，卡扣部位的弧形特征采用大圆弧过渡，避免冲压过程中出现应力集中导致的开裂问题，构件上的所有安装贴合面都做了平面度校核，保证安装后与台板槽位完全贴合，不会出现局部翘起导致的拼接不稳问题。
