电源变压器用异形固定安装块结构设计

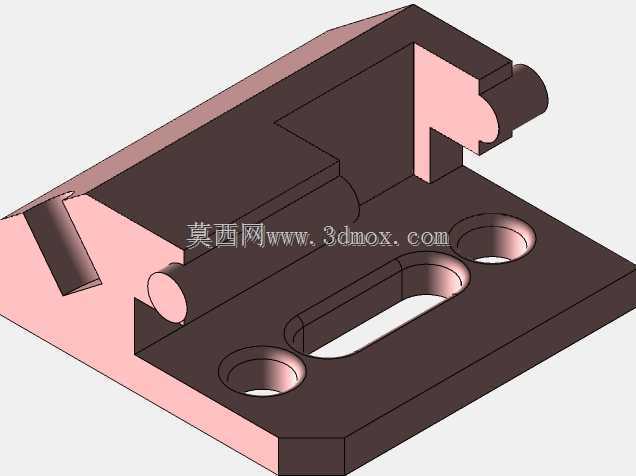

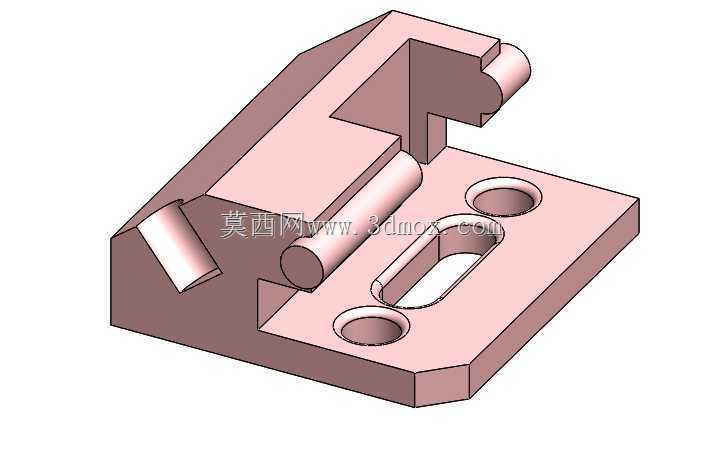

　　在中小功率电源变压器的整机装配场景中，这类异形固定安装块是连接变压器本体与设备安装基面的核心承载零件，直接决定变压器运行过程中的固定可靠性与抗振性能，尤其在工业控制电源、户外通信供电模块这类存在持续振动、温度循环变化的使用场景下，固定块的结构合理性会直接影响变压器绕组的接线稳定性，避免长期受振后出现接线端子松脱、绕组位移引发的电气间隙不足等问题。从结构设计逻辑来看，该固定块采用一体化铣削成型的基体结构，底部为带切角的矩形安装基面，基面上设置两个圆形通孔用于穿装固定螺栓，同时搭配一个长圆形腰型孔，可补偿安装基面的孔位加工误差，降低装配时的对位难度，腰型孔的长度方向与两个圆孔的中心连线平行，允许沿该方向有±2mm的安装调整量，适配不同批次变压器安装脚的尺寸公差。

　　基体向上延伸出L型的限位挡边，挡边的两个垂直立面分别贴合变压器铁芯的侧端面与下端面，限制变压器在水平两个方向的窜动，挡边顶部设置的半圆柱凸台与侧置的圆柱定位销，可卡入变压器外壳对应的定位凹槽内，不需要额外增加定位零件即可实现变压器的预定位，装配时可先将变压器卡接在固定块上完成临时固定，再锁紧安装螺栓，大幅提升流水线装配的作业效率。从安装边界来看，该固定块的底部安装面平面度要求控制在0.05mm以内，保证与设备安装基面完全贴合，避免锁紧螺栓后出现基体翘曲变形，导致定位面与变压器贴合间隙过大的问题；两个圆形安装孔的中心距公差控制在±0.1mm，腰型孔的宽度与安装螺栓直径的间隙控制在0.2mm，既保证调整余量，又避免间隙过大导致固定后出现横向窜动。

　　向上延伸的限位挡边高度根据变压器铁芯的叠厚设计，刚好覆盖铁芯下端1/3的高度区域，既保证足够的支撑限位面积，又不会遮挡变压器的接线端子与散热风道，不会影响变压器正常运行时的空气对流散热。侧置的圆柱定位销与基体为一体化结构，相比压装式的 separate 定位销，不存在长期受振后松脱的风险，定位销的端部做了15度的导入倒角，装配时可顺利滑入变压器外壳的定位槽内，降低对位难度。在实际选型适配时，需要注意该固定块的承载上限，其基体厚度与加强结构的设计可适配重量在3kg以内的叠片式电源变压器，若用于更重的变压器，需要核算挡边根部的抗弯强度，避免长期受载后出现挡边变形导致固定失效。

　　另外，固定块的所有棱边都做了0.5mm的圆角倒钝处理，避免装配过程中划伤操作人员的手部，也防止尖锐棱边割破变压器的绝缘保护层，引发绝缘安全隐患。在材质选择上，这类固定块通常采用铝合金6061-T6材质加工，表面做本色阳极氧化处理，兼顾结构强度与轻量化需求，同时具备一定的防锈能力，可在潮湿的工业环境下长期使用，不会因为锈蚀导致螺栓拆卸困难。从装配流程来看，使用该固定块时，先通过底部的两个圆孔与腰型孔将固定块锁紧在设备的安装基面上，再将变压器顺着定位销的导向推入限位挡边的卡位区域，确认定位面完全贴合后，再通过变压器自带的安装脚与固定块上的对应连接位锁紧，整个装配过程不需要额外的工装辅助，单人即可快速完成作业，相比传统的平板式安装支架，可减少40%左右的装配对位时间。在抗振性能设计上，L型挡边的根部设置了三角形的加强筋结构，提升挡边的抗冲击能力，在设备运输过程中遇到颠簸振动时，挡边可承受横向的冲击载荷，不会出现根部断裂的问题，保证变压器在运输与使用全过程中都保持稳定的固定状态。
