圆柱螺旋压缩弹簧教学练习结构设计

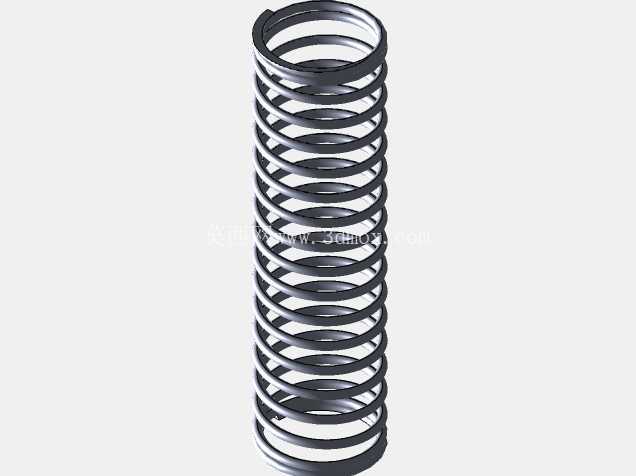

　　做这个模型的时候，没有直接调用软件自带的弹簧生成插件，而是先从基础参数逻辑入手，先确定弹簧的线径——也就是绕制弹簧的金属丝直径，这个参数直接决定了弹簧的承载能力，线径越粗，相同中径下弹簧的刚度越大，能承受的极限载荷越高，但对应的绕制难度也会提升，同时压缩行程会相应减小。然后是弹簧的中径，也就是螺旋线圈的中心直径，这个尺寸是安装边界里的核心参数，它决定了弹簧安装时的导向轴直径或者外套筒内径，一般设计时导向轴和弹簧内径之间要留0.5到1毫米的间隙，避免弹簧压缩时出现卡滞、偏磨的问题，外套筒和弹簧外径之间也要留相应的间隙，防止弹簧受压侧弯时和筒壁摩擦产生异响或者磨损。日常做机械结构设计时，圆柱螺旋压缩弹簧是绕不开的基础弹性元件，这次做的这个练习模型，主要是给刚接触机械结构的学员做实操演示用，把弹簧从参数选型到建模落地的全流程逻辑拆解开，避免新手只会调插件生成模型，却不懂每个尺寸对应的工程意义。先从实际应用场景说，这类等节距圆柱压缩弹簧的适用面极广，小到汽车内饰的按键回弹结构、离合器的压紧组件，大到工业设备的减震基座、阀门的启闭复位结构，甚至教学用的拆装实训台架上，都能看到这类弹簧的身影，它的核心作用就是在承受轴向压力时储存弹性势能，在外力撤除后快速复位，同时还能起到缓冲吸震、控制机构运动行程、维持部件间压紧力的作用。

　　接下来是有效圈数和总圈数，有效圈数是实际参与弹性变形的线圈数量，两端的并紧圈是不参与变形的，主要作用是让弹簧两端受力均匀，避免工作时出现歪斜，一般两端各并紧1到1.5圈，端部还要做磨平处理，磨平长度不小于一圈周长的四分之三，这样弹簧安装在支撑面上的时候能保持垂直，不会因为端面倾斜导致受力偏心，提前出现疲劳断裂。节距的选择也很关键，节距是相邻两个有效圈之间的轴向距离，这个参数决定了弹簧的极限压缩量，设计时节距不能太小，要保证弹簧被压到并圈的时候，对应的载荷不会超过材料的许用切应力，不然弹簧会出现永久变形，失去回弹能力；同时节距也不能太大，不然弹簧的刚度会偏离设计值，而且受压时容易出现失稳侧弯的问题，尤其是长径比（自由长度和中径的比值）超过4的弹簧，要么加导向结构，要么调整参数控制长径比，避免工作时失稳。建模的时候特意把弹簧的端部并紧、磨平的结构做了还原，没有做成等节距的简单螺旋扫掠，就是为了让学员能直观看到实际生产的弹簧和简化模型的区别——很多新手做设计时直接用插件生成光杆一样的等节距弹簧，忽略端部结构，最后出工程图或者做装配干涉检查的时候，经常会出现弹簧端部和安装面干涉，或者长度尺寸不对的问题。另外在模型里也预留了安装尺寸的参考，比如弹簧的自由长度是完全不受力时的轴向尺寸，安装时会有一个预压缩量，这个预压缩量产生的预紧力，要保证机构在非工作状态下不会出现松动、异响，同时预紧力不能太大，不然会增加机构的操作力或者额外的功耗。

　　从材料选择的角度，这类弹簧一般用碳素弹簧钢或者合金弹簧钢绕制，绕制后要经过淬火回火处理，表面还可以做喷丸处理提升疲劳强度，这些工艺细节虽然在三维模型里不用直接体现，但建模的时候要把对应的尺寸公差考虑进去，比如弹簧的外径公差、自由长度公差、刚度公差，都要符合对应的五金件标准，不能随意定尺寸。做这个练习模型的时候，特意把弹簧的螺旋升角控制在常规的5到9度区间，这个角度范围的弹簧受力状态最稳定，加工工艺性也最好，升角太大的话弹簧受压时的切应力分布会不均匀，容易出现局部应力集中提前失效。另外也给学员演示了怎么在装配体里做弹簧的柔性配合，也就是弹簧压缩时长度变化、线圈间距自动调整的配置，不用每次改压缩量都重新建模，能提升装配仿真的效率。很多刚入行的设计师觉得弹簧是标准件，直接调用标准库就行，但实际项目里经常会遇到标准件参数不符合安装边界的情况，这时候就需要自己设计非标弹簧，这时候如果不懂每个参数对应的力学性能、安装要求、加工限制，选出来的弹簧要么寿命短，要么装不上，要么力值不对导致整个机构功能失效。这个练习模型就是把这些容易被忽略的工程细节融入到建模过程里，让学员在画每一圈螺旋线的时候，都能想清楚这个尺寸对应的实际作用，而不是只会输入数值生成几何体。

　　比如在扫掠螺旋线的时候，要注意端部并紧圈的节距是逐渐过渡到有效圈节距的，不是突然变化，不然实际加工的时候钢丝会在节距突变的位置出现应力集中，使用过程中容易从那个位置断裂；还有端部磨平的角度，要保证磨平后的端面和弹簧轴线垂直，垂直度误差要控制在自由长度的1%到2%以内，不然安装后弹簧会一直受偏载，寿命会大幅缩短。另外在做安装边界设计的时候，要考虑弹簧压缩到最大工作载荷时的长度，也就是压并长度要比最大工作行程下的长度小2到3毫米，避免弹簧被压到并圈后还继续承受载荷，导致塑性变形；同时弹簧的内径要比导向轴大，避免弹簧压缩时内径收缩抱紧导向轴，增大摩擦阻力影响复位精度。这些细节都是实际项目里踩过坑总结出来的，不是教材上干巴巴的参数，通过这个三维模型的拆解练习，能让新手快速建立起弹性元件设计的工程思维，而不是停留在三维建模的软件操作层面。
