双涡轮增压V6引擎全零部件装配结构

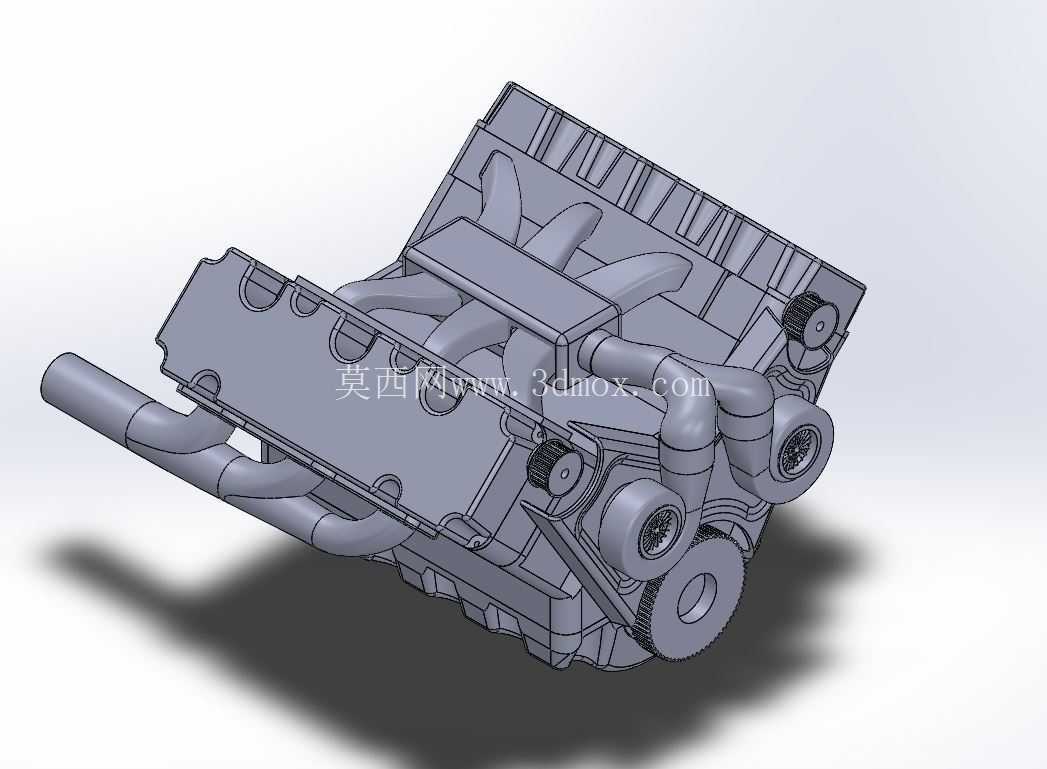

　　这套V型六缸双涡轮增压动力装置的三维装配结构，在乘用车动力匹配、改装动力开发、职业院校机械装配实训场景中都有很高的参考价值，建模过程完全还原了量产V6引擎的实际装配逻辑，没有做简化或者省略核心部件的处理。从实际装车用途来看，这类双涡轮V6动力多用于中高端乘用车、性能改装车以及部分轻型特种作业车辆的动力单元，相比同排量自然吸气机型，双涡轮的布局能够在更低转速区间输出峰值扭矩，同时兼顾高转速区间的动力持续性，解决了单涡轮布局常见的低转迟滞问题。

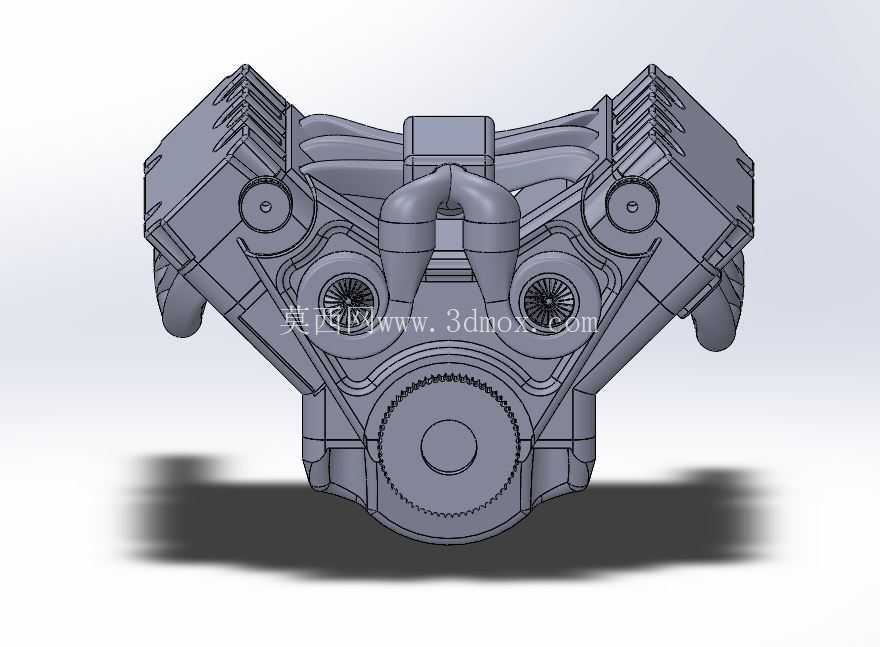

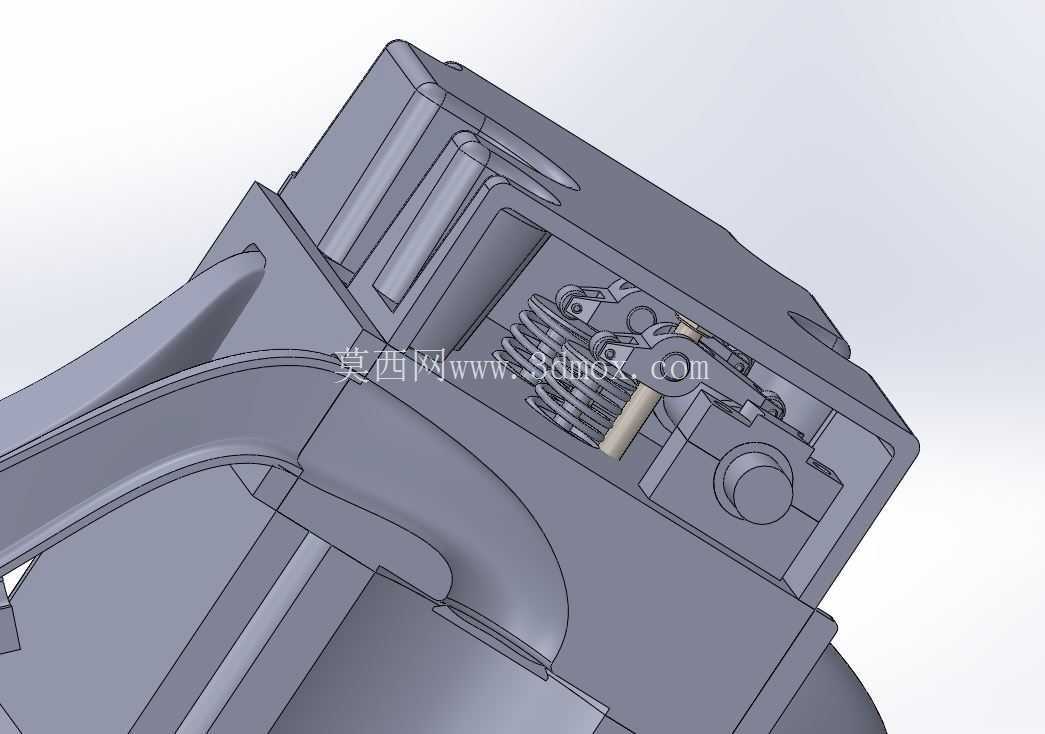

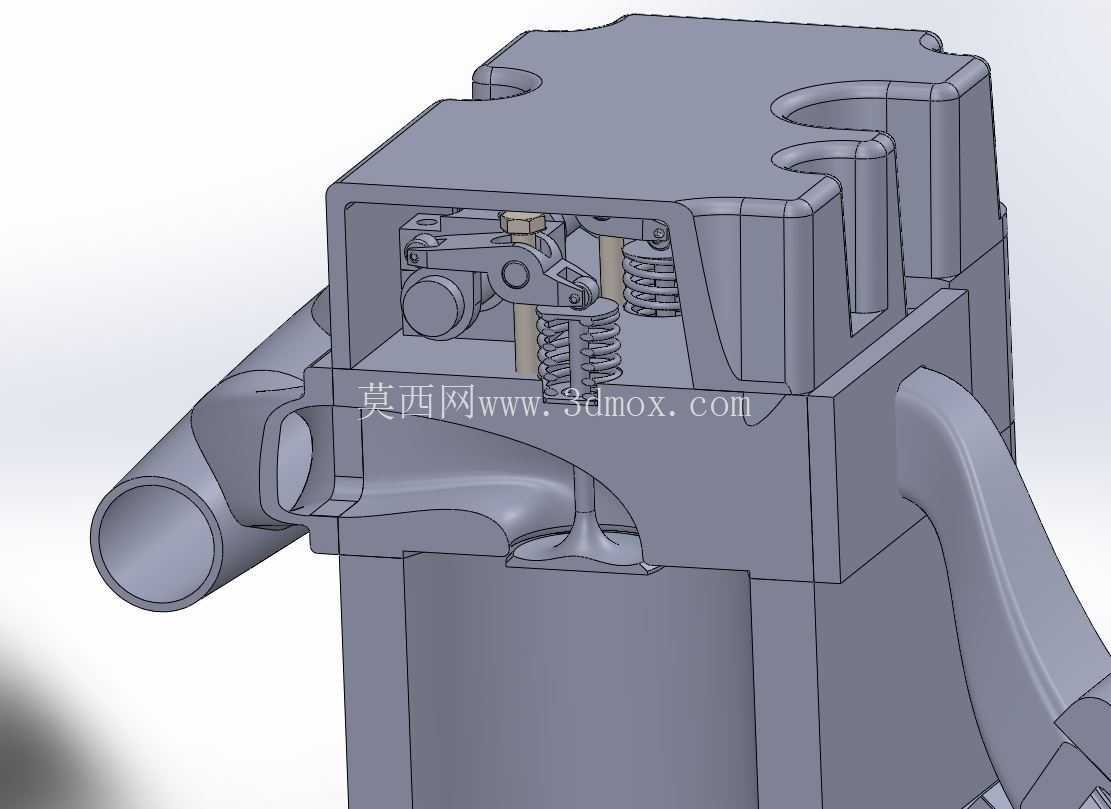

　　整个模型的功能特性完全贴合量产机型的实际表现，建模时完整还原了两大机构五大系统的核心组成：配气机构部分包含了进排气凸轮轴、气门组、气门固定座、气门弹簧等全部零件，凸轮轴的型线轮廓、气门的安装角度都按照实际量产机型的参数做了还原，能够清晰看到进排气门的开闭行程对应的凸轮转角关系；曲柄连杆机构部分包含了整体式曲轴、六组活塞与连杆组件，活塞的裙部型线、连杆的大头小头轴承安装位、曲轴的平衡块布局都做了精细化建模，甚至连曲轴前端的正时齿轮安装位、后端的飞轮连接法兰都有完整的结构体现。两侧的涡轮增压器通过独立的排气歧管与对应侧的三个气缸排气口连接，进气管路的走向、涡轮壳体的安装固定位、旁通阀的安装结构都没有做省略，能够直观看到排气脉冲推动涡轮叶轮、再通过同轴连接的压轮压缩进气的完整气路走向。

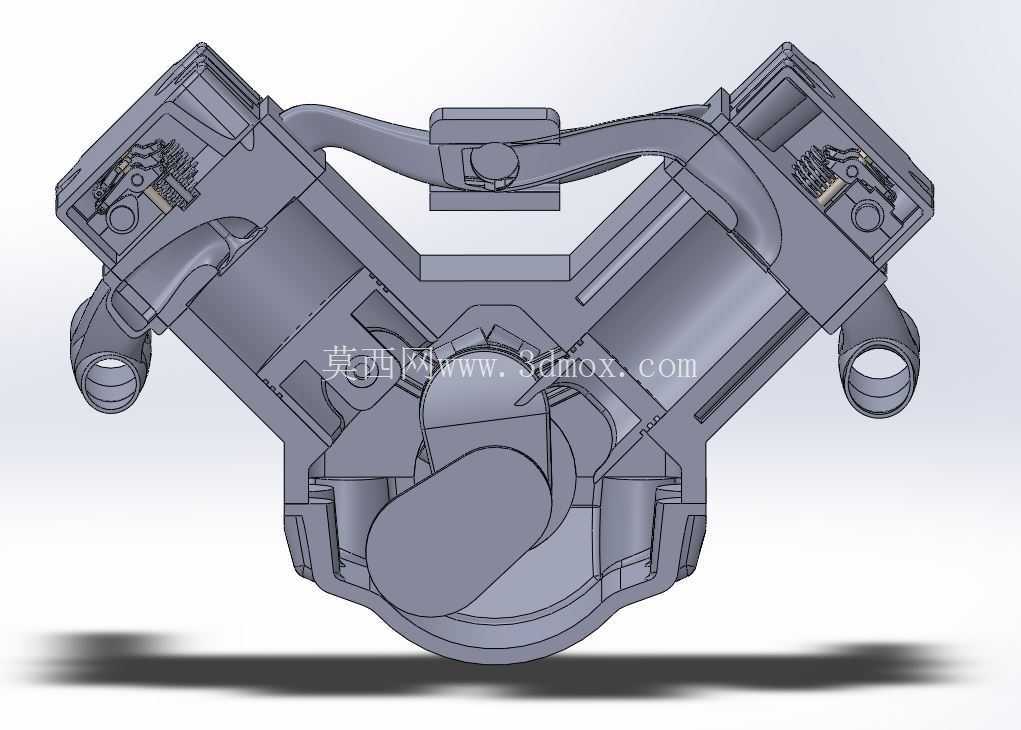

　　设计思路上完全遵循了V型六缸机型的经典布局逻辑，两侧气缸以60度夹角布置，这个角度能够完美平衡一阶和二阶往复惯性力，不需要额外加装平衡轴就能实现很好的运转平顺性，同时60度夹角的布局也能控制整个动力单元的横向宽度，适配多数前置后驱或者四驱车型的机舱安装空间。建模时优先保证了各部件的装配干涉检查逻辑，所有零件的配合面都按照实际工程公差做了预留：比如气缸盖与缸体的结合面、轴承盖与曲轴座的配合面、活塞与气缸壁的配合间隙都在模型中有所体现，不会出现零件穿模或者装配错位的问题，对于学习引擎装配顺序、拆解流程的从业者来说，能够直接通过这个模型梳理出从缸体基础件到曲轴连杆组、活塞组、气缸盖、配气机构、进排气系统、涡轮增压器、外围附件的完整装配流程。

　　从安装边界尺寸来看，整个动力单元的长宽高尺寸完全参照量产3.0T级别双涡轮V6引擎的实际尺寸建模，横向宽度控制在650mm左右，纵向长度（从前端皮带轮到后端飞轮面）在720mm左右，高度（从油底壳底部到进气歧管顶面）在680mm左右，两侧涡轮增压器的突出位置距离缸体侧面的距离在120mm左右，安装机脚的固定位分别布置在缸体两侧的下部以及变速箱连接端的壳体上，完全符合量产车型的机舱安装点位设计。油底壳的深度、进气歧管的高度、涡轮管路的走向都没有超出常规V6机型的安装边界，在做整车动力舱布局匹配、改装引擎机位调整的时候，可以直接参考这个模型的尺寸做空间校核，避免出现安装时与周边悬架、防火墙、散热系统部件干涉的问题。

　　对于三维建模从业者来说，这个模型的建模逻辑也有很高的参考价值：所有零件都采用了参数化建模方式，比如曲轴的曲柄半径、连杆长度、气缸直径这些核心参数都可以通过修改特征参数快速调整，适配不同排量的V6引擎建模需求；复杂曲面部分比如排气歧管的弯管走向、涡轮壳体的流道型面、活塞裙部的椭圆锥面都采用了曲面放样加实体加厚的建模方式，既保证了曲面的顺滑度，也控制了整个装配体的文件大小，不会出现特征过多导致的装配卡顿问题。在做装配体配合的时候，优先采用了机械配合中的齿轮配合、凸轮配合、同轴心配合来还原实际的运动关系，能够直接在软件中模拟曲轴转动带动凸轮轴、气门开闭、活塞往复运动的完整工作过程，不需要额外添加运动仿真插件就能直观展示引擎的四冲程工作循环。

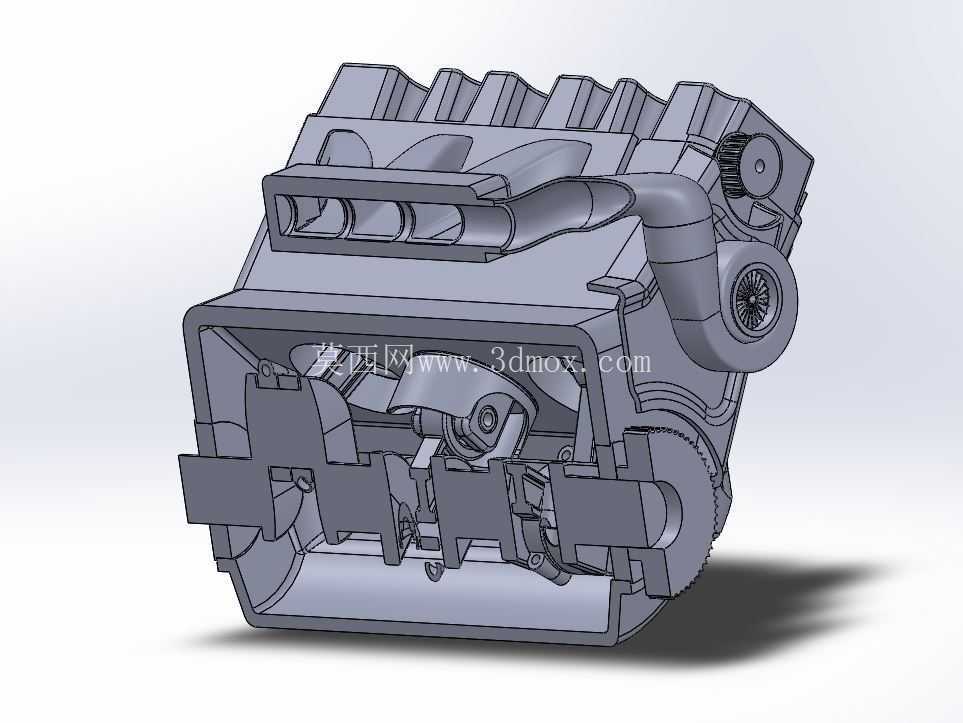

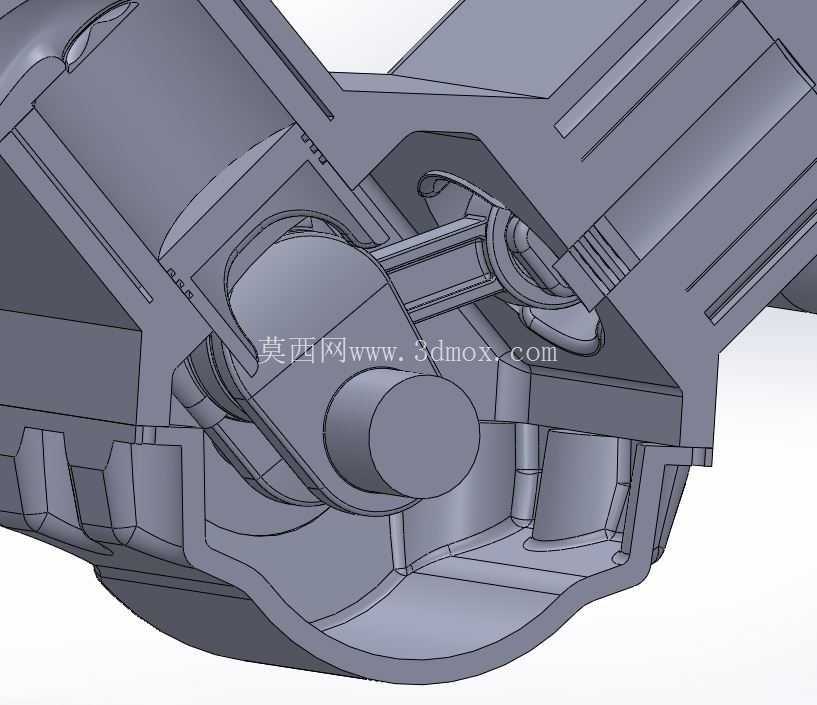

　　在实训教学场景中，这套模型可以用来讲解V型引擎的结构特点、双涡轮增压系统的工作原理、各零部件的装配关系，相比传统的二维图纸或者实物拆解，三维模型可以任意剖切、隐藏部分零件，清晰展示内部的配合结构，比如隐藏气缸盖之后可以直接看到燃烧室的形状、气门的布置位置、活塞在上止点时的位置关系；隐藏油底壳之后可以看到曲轴的平衡块布局、连杆大头的连接方式、机油泵的安装位置，对于初学者理解引擎内部结构有很大的帮助。在动力改装开发场景中，可以基于这个基础模型修改涡轮的尺寸、进气管路的直径、凸轮轴的型线，快速验证改装方案的空间可行性，避免在实物加工阶段出现干涉或者匹配问题。
