本田B20发动机活塞连杆组件结构

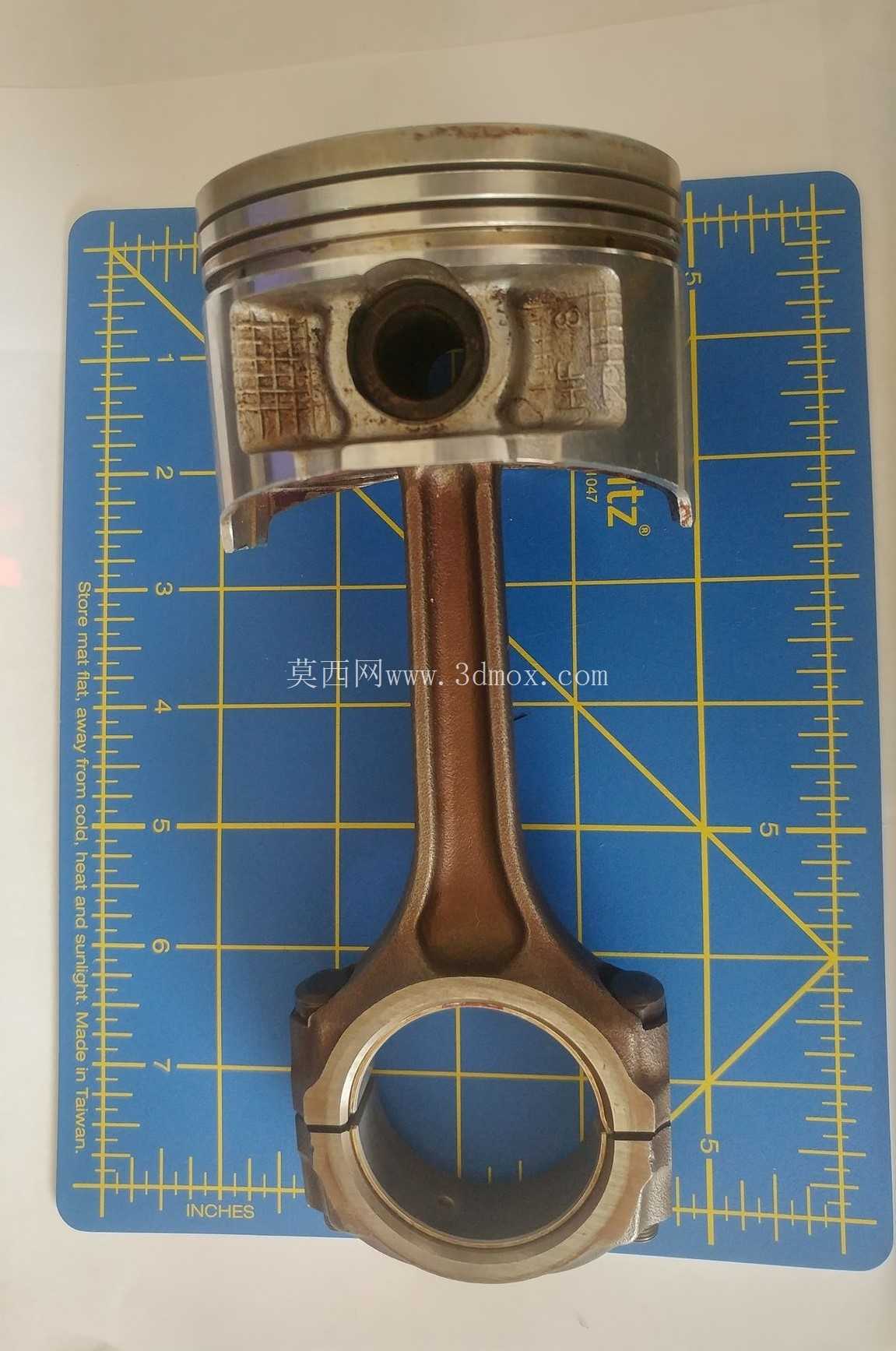

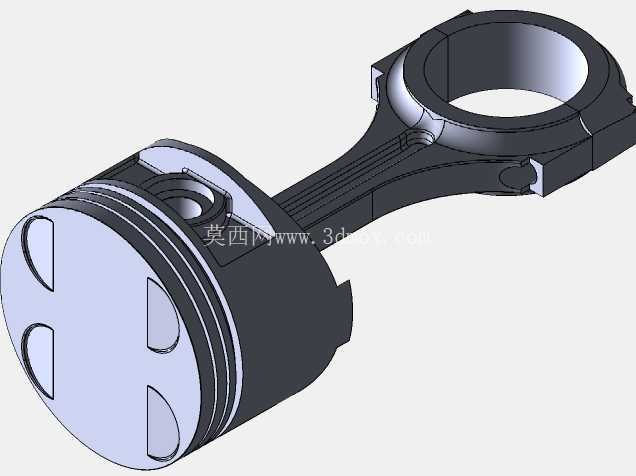

　　这套活塞连杆组件对应2.0L排量自然吸气机型的往复运动核心部件，主要适配承载式车身城市SUV的动力单元，在整机运行中承担燃烧室燃气压力传递、往复运动向旋转运动转换的核心功能，是发动机曲柄连杆机构中直接接触高温高压燃气的关键组成部分。日常动力输出场景下，活塞顶部直接承接点火后混合气爆燃产生的瞬时压力，通过活塞销将作用力传递给连杆，最终驱动曲轴旋转输出扭矩，覆盖日常通勤、轻负载非铺装路面行驶等常见工况的动力传递需求。

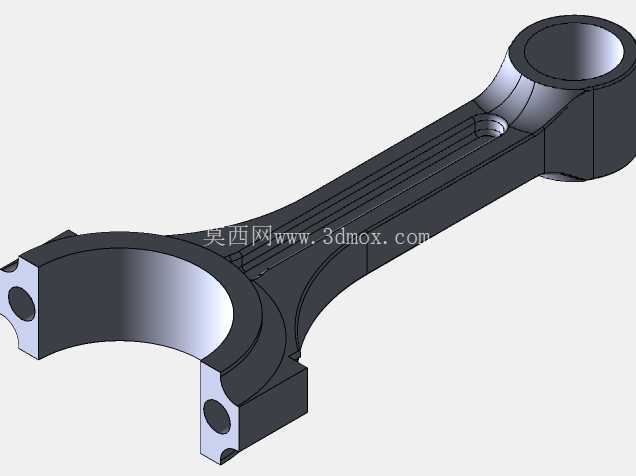

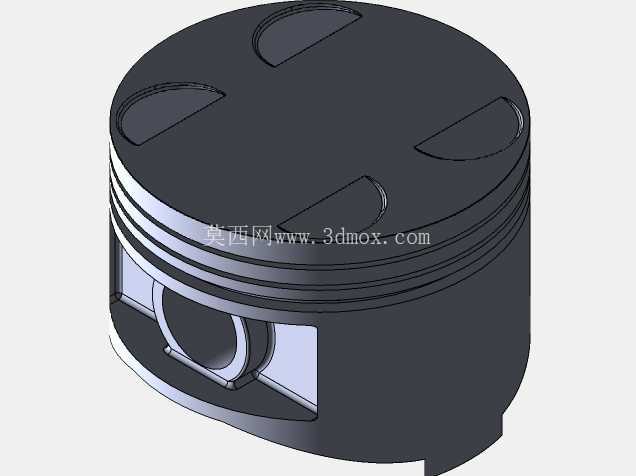

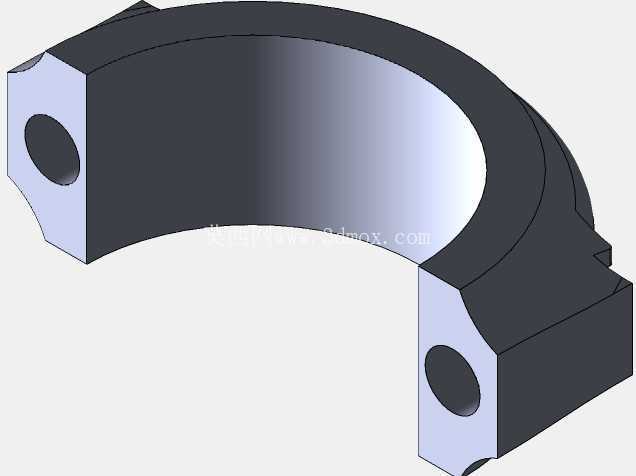

　　从功能特性来看，活塞头部设置三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气下窜导致缸压不足，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞销座部位采用加厚结构设计，分散活塞销传递的交变载荷，避免高转速工况下销座出现应力集中开裂；连杆采用锻钢材质的工字形截面结构，在保证结构强度的前提下尽可能降低往复运动惯量，大小端分别设置活塞销孔与曲轴连杆轴颈安装位，大端采用分体式斜切口设计，配合连杆螺栓实现与曲轴轴颈的紧固连接，安装时需严格按照对角分次拧紧的工艺要求操作，避免连杆盖结合面出现错位导致轴颈异常磨损。

　　设计过程中优先保证组件的运动边界合理性，活塞整体外径与对应缸筒内径保持规定的配合间隙，冷态下间隙控制在合理范围，避免热膨胀后活塞在缸筒内出现卡滞，同时兼顾冷启动工况下的密封性能。活塞顶部的燃烧室凹坑造型需与气缸盖燃烧室造型匹配，保证压缩比符合设计要求，避免出现压缩比异常导致的爆震或动力不足问题。活塞销采用全浮式设计，常温下与活塞销座为过渡配合，工作温度升高后可在销座与连杆小端衬套内自由转动，保证磨损均匀分布；连杆大端的轴瓦安装位需严格控制圆柱度与粗糙度，轴瓦装配后需保证合适的配合间隙，为曲轴旋转提供稳定的油膜支撑，避免出现烧瓦抱轴的严重故障。

　　从安装边界来看，活塞连杆组件装入缸筒时需注意活塞顶部的朝前标记与发动机前端对齐，连杆大端的喷油孔需朝向主承压面一侧，保证压力机油能够喷射到活塞内腔实现活塞冷却，降低活塞顶部的热负荷。活塞环开口需按照规定角度错开，避免开口对齐导致漏气漏油；连杆螺栓为一次性塑性紧固螺栓，拆卸后不可重复使用，紧固时需按照规定扭矩加转角的工艺操作，保证螺栓预紧力符合设计要求。组件整体的往复运动重量需控制在同组偏差范围内，避免不同缸活塞连杆组重量差过大导致发动机运转时出现异常振动，影响整机NVH表现与曲轴轴承使用寿命。

　　实际逆向建模过程中，需重点测量活塞环槽的宽度与深度、活塞销孔内径、连杆大小端中心距、连杆大端孔径、活塞总高、燃烧室凹坑深度等关键尺寸，这些尺寸直接决定组件能否正常装入缸体并实现设计功能。对于活塞表面的避让凹坑、加强筋等结构，需在保证结构强度的前提下尽可能还原实物造型，避免建模时过度简化导致重量偏差过大，影响后续运动仿真的准确性。连杆部分的工字形截面厚度、过渡圆角等细节也需准确还原，这些结构直接决定连杆的抗疲劳强度，是承受交变载荷的关键部位，建模时不可随意调整圆角大小或截面厚度，避免仿真分析结果与实际强度表现出现偏差。
