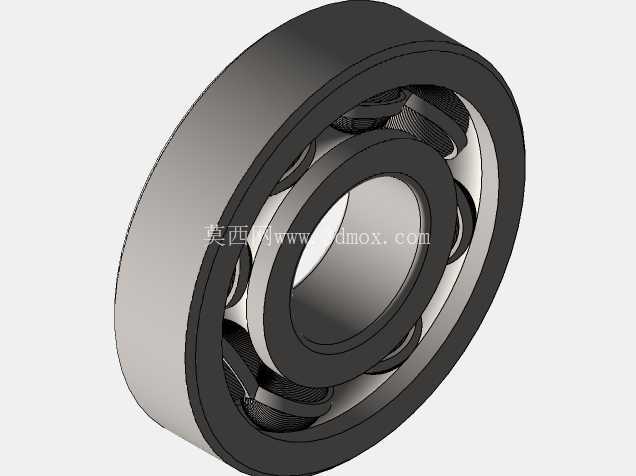

深沟球滚动轴承结构设计装配模型

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，这款滚珠轴承的三维建模完全围绕实际装配与工况适配需求展开，没有冗余的装饰性结构，所有几何特征都对应实际加工与装配的工艺要求。从应用场景来看，这类深沟型滚珠轴承覆盖了从小功率电机输出轴、中小型减速机输入输出端、输送机托辊支撑到普通机床主轴辅助支撑的绝大多数中低载荷旋转工位，相比滑动轴承，它的启动摩擦阻力更小，运转过程中对润滑脂的保持能力更强，维护周期更长，适合转速区间100-8000rpm的常规传动场景，不需要额外设计复杂的静压油腔或者轴瓦刮研工序，对安装基座的加工精度要求也更贴合普通工业设备的加工能力。

　　建模过程中首先确定的是轴承的核心安装边界：内圈与轴的配合采用基孔制过渡配合，内圈内径的公差带严格对应常用的k6级轴径配合要求，内圈端面与轴肩的贴合面预留了0.2mm的退刀槽空间，避免轴肩加工圆角与内圈倒角发生干涉；外圈与轴承座孔的配合采用基轴制间隙配合，方便设备检修时的拆卸更换，外圈的外径公差带适配H7级座孔加工精度，外圈两侧的倒角尺寸统一为1×45°，既可以压装时起到导向作用，也能去除加工毛刺避免锐边割伤安装人员。

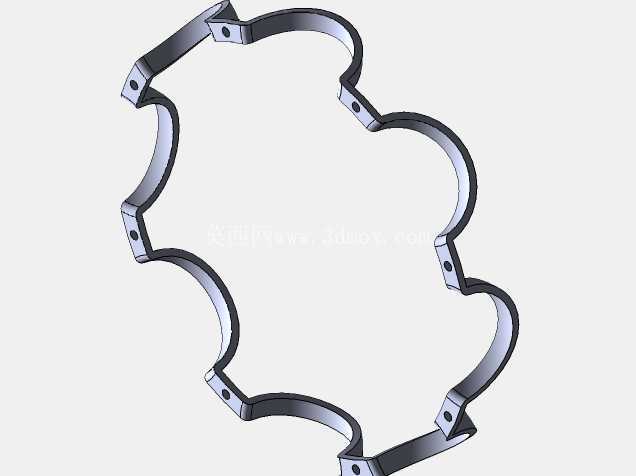

　　内部结构的设计逻辑完全围绕载荷分布与运转流畅性展开：保持架采用浪形冲压结构，兜孔的弧度与滚珠的球面曲率保持0.1mm的间隙，既可以约束滚珠之间的相对位置，避免滚珠运转过程中发生相互摩擦碰撞，也预留了足够的润滑脂存储空间，让润滑脂可以随着轴承转动均匀附着在滚珠与滚道的接触面上；滚道的曲率半径比滚珠半径大0.05mm，这个数值是经过反复校核的，既可以保证滚珠与滚道的接触应力控制在轴承钢的许用接触应力范围内，避免长期运转出现点蚀失效，也不会因为接触面积过大导致摩擦阻力升高，影响传动效率。滚珠的数量根据轴承的额定动载荷计算确定，均匀分布在内外圈滚道之间，相邻滚珠的中心距保持一致，保证运转过程中载荷可以均匀传递到每个滚动体上，避免局部载荷过大导致早期失效。

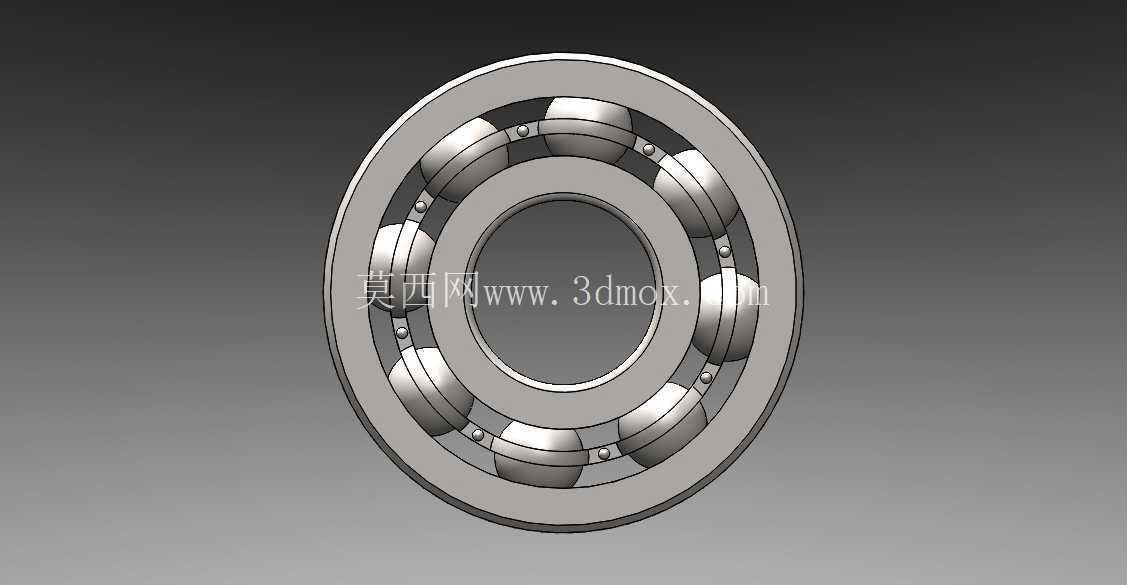

　　装配关系的建模完全还原实际轴承的装配顺序：首先将内圈与外圈同轴对齐，向一侧偏移留出滚珠装入的间隙，依次将所有滚珠填入内外圈之间的空隙，再将内外圈调整到同轴位置，把滚珠均匀排布到整个圆周上，最后安装两侧的冲压保持架，通过铆钉将保持架的两片结构铆接固定，完成整个轴承的装配。整个模型没有出现装配干涉，所有配合面的接触关系都和实际实物一致，在进行虚拟装配仿真时，可以直接将内圈约束到轴径上，外圈约束到轴承座孔内，添加旋转副后就能直接用于整个设备的运动仿真，不需要额外调整几何特征。

　　从选型适配的角度来看，这款轴承的外形尺寸完全符合标准深沟球轴承的尺寸系列，对应的安装轴肩高度、座孔挡肩高度都在标准规定的范围内，设计人员在进行设备结构设计时，可以直接调用这个模型完成轴系的布局设计，不需要反复核对轴承的安装尺寸，能有效缩短结构设计的周期。模型的所有圆角、倒角、退刀槽特征都和实际加工工艺对应，没有出现工艺无法实现的尖角或者薄壁结构，后续如果需要生成工程图，直接从模型导出的尺寸就可以用于加工生产，不需要额外进行工艺性修正。
