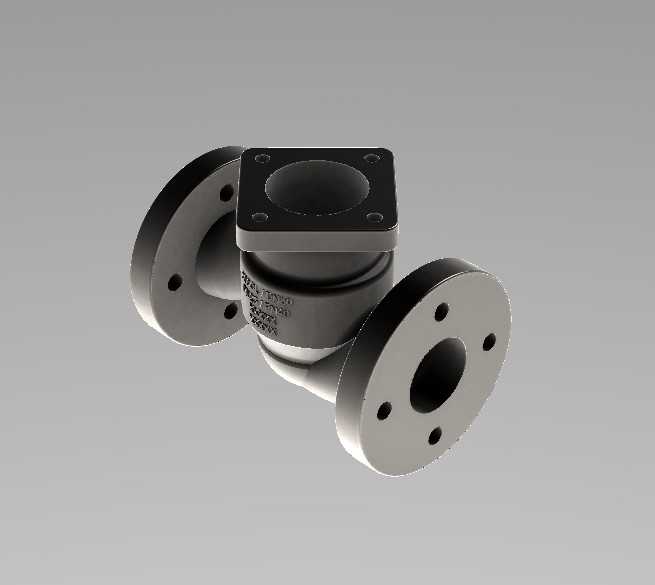

法兰连接式三通活塞截止止回结构

这类带止回功能的活塞式三通阀，常应用在中小型工业流体管路、化工辅助管线、暖通循环水系统以及小型动力单元的油路管控场景中，核心作用是在管路介质输送过程中，同时完成通断控制、流向切换以及防止介质反向倒流的多重功能，相比普通单功能截止阀或止回阀，能减少管路中阀门的安装数量，压缩管路排布的占用空间，降低多阀组连接带来的泄漏风险点。从结构设计逻辑来看，这款活塞阀采用活塞式截流结构替代传统的闸板、蝶板密封形式，活塞沿阀腔轴向做直线运动完成截流与导通，密封面配合长度更长，在含少量微小杂质的介质工况下，相比普通平面密封的阀门更不容易出现密封面划伤内漏的问题，长期运行的密封稳定性更优。阀体三个连接端均采用法兰连接形式，两个侧置法兰为同轴线水平布置，顶部法兰为垂直向上布置，安装时可直接与对应通径的管路法兰通过螺栓组锁紧，法兰端面的密封槽适配常规非金属平垫片，安装时无需额外加工适配接口，能直接匹配现有工业管路的通用法兰标准。在设计建模过程中，阀腔内部的流道做了圆弧过渡处理，没有直角突变的流道结构，能有效降低介质流经阀腔时的局部阻力损失，减少介质湍流带来的管路振动与噪音；活塞的导向段做了足够长度的配合面设计，避免活塞运动过程中出现卡滞偏磨的问题，活塞与阀腔之间的密封件采用沟槽嵌入式安装，更换维护时无需拆解整个阀组，仅需拆开顶部法兰即可完成密封件的更换作业。从安装边界来看，三个法兰端的螺栓孔均采用跨中布置形式，安装时无需刻意调整法兰周向角度，只要对齐通径孔即可完成螺栓穿装，阀体底部的轮廓做了圆弧收腰处理，相邻管路安装时不会出现阀体与周边管路支架、保温层的干涉问题，整体结构紧凑，既可以水平安装在水平管段上，也可以垂直安装在立管段上，适配不同走向的管路排布需求。这款结构同时集成了止回功能，当出口端介质压力高于进口端时，活塞会在介质压力推动下自动回座截断流道，无需额外加装独立止回阀，非常适合用在介质不允许反向流动的工艺管段中，比如泵出口的管控支路、换热设备的进出口管路，能有效避免介质倒流对泵、换热设备造成的冲击损伤。
