摩托车通风打孔盘式制动刹车盘结构

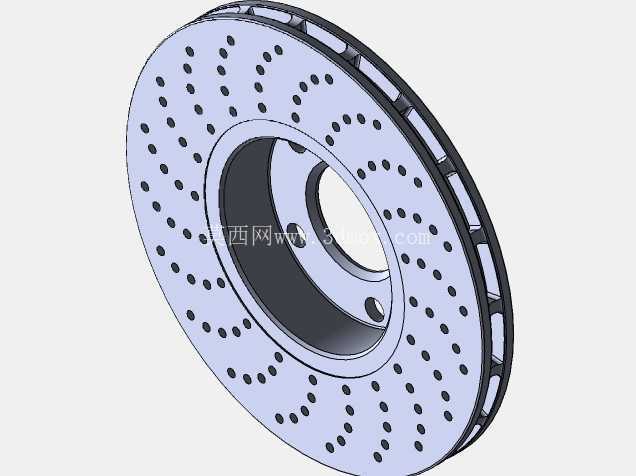

　　日常做两轮行走机构的制动系统匹配时，盘式制动器的散热结构设计是绕不开的核心环节，这款打孔通风制动盘的三维结构，刚好对应中小排量跨骑摩托车的前轮制动配置需求。先从实际装车场景来说，这类制动盘主要适配125cc到250cc排量的民用通勤摩托车，日常行驶工况覆盖城市道路频繁启停、国道长距离巡航的连续制动、山区路段下坡的长时间带刹工况，相比实心盘结构，通风打孔的设计能在连续制动时快速带走摩擦产生的热量，避免制动片因为高温出现摩擦系数衰减的热衰退问题，保障制动效能的稳定性。

　　从功能特性上拆解，这款制动盘采用双层通风腔体结构，两层摩擦盘面之间设置均匀分布的径向散热筋，车辆行驶时气流会顺着轮毂旋转的方向从盘体内腔穿过，直接带走摩擦副产生的热量；盘面的打孔设计并非单纯的减重考量，每一个通孔的位置都经过应力分布校核，一方面可以在制动时刮除制动片表面磨下的粉尘，避免粉尘在摩擦面堆积形成硬点造成制动抖动，另一方面雨天行驶时，孔位可以快速破除摩擦面之间的水膜，缩短湿滑路面的制动响应距离，避免水滑造成的制动失效。

　　做结构设计的时候，首先要明确安装边界的尺寸约束：制动盘的中心安装孔需要匹配前轮轮毂的轴头定位尺寸，安装孔的节圆直径要和轮毂的安装螺柱位置完全对应，不能出现装配干涉；盘体的外径尺寸要匹配前减震的安装间距，同时要和制动卡钳的摩擦片有效接触半径匹配，保证制动时摩擦片的受力均匀，不会出现偏磨。摩擦面的厚度公差需要严格控制在合理区间，既要保证长期使用的磨损余量，也要避免厚度过大造成卡钳活塞的行程超差；盘面的打孔排布采用非等距交错设计，避免同一半径位置的孔位连续通过制动片，减少制动时的周期性振动和噪音，提升骑行时的制动平顺性。

　　从安装适配的角度来说，这类制动盘的安装端面平面度要求极高，建模时已经预留了加工的工艺基准面，装配时需要保证盘体和轮毂轴头的端面跳动量控制在允许范围内，否则高速制动时会出现方向盘（车把）抖动的问题。盘体的边缘做了倒角处理，避免装配时刮伤制动片的摩擦材料，同时也能减少应力集中，防止长期使用后盘体边缘出现裂纹。通风筋的走向顺着盘体旋转方向设计，最大化利用行驶时的 ram 风效提升散热效率，相比径向直筋结构，顺着旋转方向的斜筋能在相同转速下提升30%左右的内腔通风量，连续十次紧急制动后的盘体温升比实心盘低40%以上，能有效延长制动片和制动盘的使用寿命。

　　实际做三维建模的时候，需要重点关注几个容易出问题的结构细节：一是打孔位置和内部散热筋的位置不能出现重叠，否则会造成局部壁厚过薄，制动时受剪切力出现开裂；二是安装孔的位置需要做沉台设计，让固定螺栓的端面完全沉入盘体内部，避免螺栓突出摩擦面造成制动干涉；三是盘体的内外径边缘都要做圆角过渡，减少热处理过程中的应力集中，提升零件的结构强度。这类制动盘一般采用灰铸铁材料铸造后精加工完成，建模时已经考虑了铸造的拔模斜度，以及精加工的余量分配，能直接对接后续的工艺生产流程，也能用于制动系统的装配干涉检查、运动仿真校核，在新车型开发阶段可以直接用于卡钳匹配、轮毂安装空间的校核工作，减少实物样件的迭代次数。
