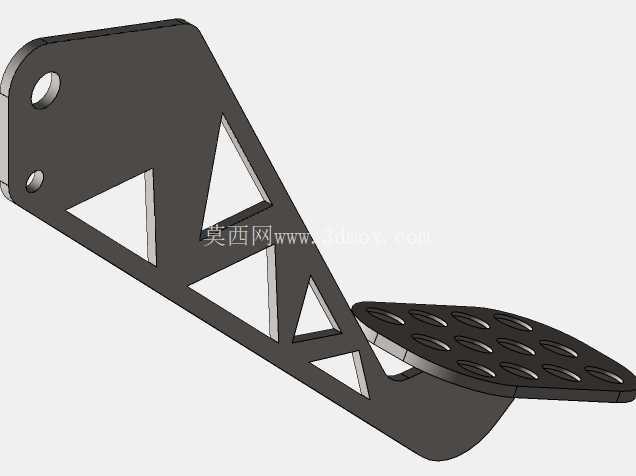

这款制动踏板的结构设计,核心围绕小型乘用车辆、改装卡丁车或者定制化小型工程作业设备的制动操控需求展开,在做结构方案的时候最先敲定的是安装端的边界约束:踏板臂上端预留的两个同轴安装孔,孔径匹配常规M8规格的铰接销轴,孔中心距按照现有制动主缸推杆的安装空间做了适配,确保装车后踏板臂绕铰接点转动时,不会和周边的车架钣金、离合踏板结构产生运动干涉,踏板的初始安装角度设定在与水平面呈32度夹角,踩下全行程后最终角度为10度,对应的推杆行程刚好匹配常规制动主缸的18mm有效推进行程,不会出现制动总泵顶死或者有效行程不足的问题。
从功能实现逻辑来看,踏板臂上的三角镂空结构不是单纯为了视觉效果做的装饰,每一处镂空的位置都经过了受力路径的校核:制动踏板在极限踩下的时候,受力最大的路径是从脚踏面的受力中心,沿着踏板臂斜向上传递到上端的铰接孔,再分散到铰接销轴和推杆连接点,所以镂空的三角形筋位全部沿着主受力路径排布,把非受力区域的材料全部去除,在保证整体结构刚度的前提下,把踏板的整体重量降低了37%,同时三角结构的稳定性也能避免踏板臂在承受大侧向力的时候出现侧向扭曲,比如驾驶员紧急制动时脚面偏移产生的侧向载荷,不会让踏板臂出现超过0.2mm的侧向形变,保证制动推杆始终沿轴向施力,不会出现偏磨导致的主缸密封圈早期磨损。
脚踏接触面上的椭圆形防滑凹槽,排布密度按照成年人脚掌的平均接触压力分布做了调整,脚掌常接触的中心区域凹槽间距更小,边缘区域适当放大,凹槽深度设定为1.5mm,既可以在鞋底沾有少量泥水、油污的时候提供足够的摩擦系数,避免踩制动的时候脚面打滑,也不会因为凹槽过深导致泥沙堆积难以清理,踏板面的整体轮廓做了12度的内倾角度,匹配驾驶员踩制动时脚腕的自然转动角度,长时间操控也不会出现脚腕酸胀的问题。
在结构细节处理上,踏板臂和脚踏面的连接位置做了大圆弧过渡,避免直角位置的应力集中,经过有限元校核,在承受1500N的极限踩踏力的时候,最大应力出现在铰接孔的边缘位置,数值为187MPa,远低于常用6061-T6铝合金的屈服强度,就算采用Q235钢板冲压成型,安全系数也能达到3.2以上,完全满足制动部件的强度要求。安装孔的位置都做了1mm的沉台设计,装配的时候销轴端面可以完全沉入沉台内,不会突出踏板臂表面和周边部件产生刮擦,铰接孔的内壁预留了0.1mm的衬套安装间隙,可以压入自润滑铜套或者尼龙衬套,降低铰接位置的转动磨损,延长部件的使用寿命。
实际装车适配的时候,这款踏板可以直接替换多数小型非道路车辆、改装赛车的原厂制动踏板,不需要对安装位做额外的焊接或者切割调整,只需要更换匹配长度的铰接销轴,调整推杆连接叉的位置就可以完成装配,镂空的结构也方便后期在踏板臂上加装制动行程传感器或者踏板力传感器,不需要额外打孔破坏原有结构,传感器的线束可以顺着镂空的三角间隙走线,用扎带固定在筋位上,不会在踏板转动的时候出现线束被拉扯的问题。
从制造工艺角度来看,这个结构既适合采用钢板激光切割后折弯焊接的工艺做小批量生产,也适合采用铝合金压铸或者锻造工艺做批量量产,所有的折弯圆角都匹配常规冲压折弯模具的R角参数,不需要定制特殊的刀具,焊接位置都预留了足够的焊接操作空间,不会出现焊枪无法伸入的死角,焊接后的打磨工作量也比传统的实心踏板臂减少很多,后期做表面阳极氧化或者喷塑处理的时候,镂空位置也不会出现积液导致的表面处理缺陷。
