剪式螺旋顶升支撑机构三维结构设计

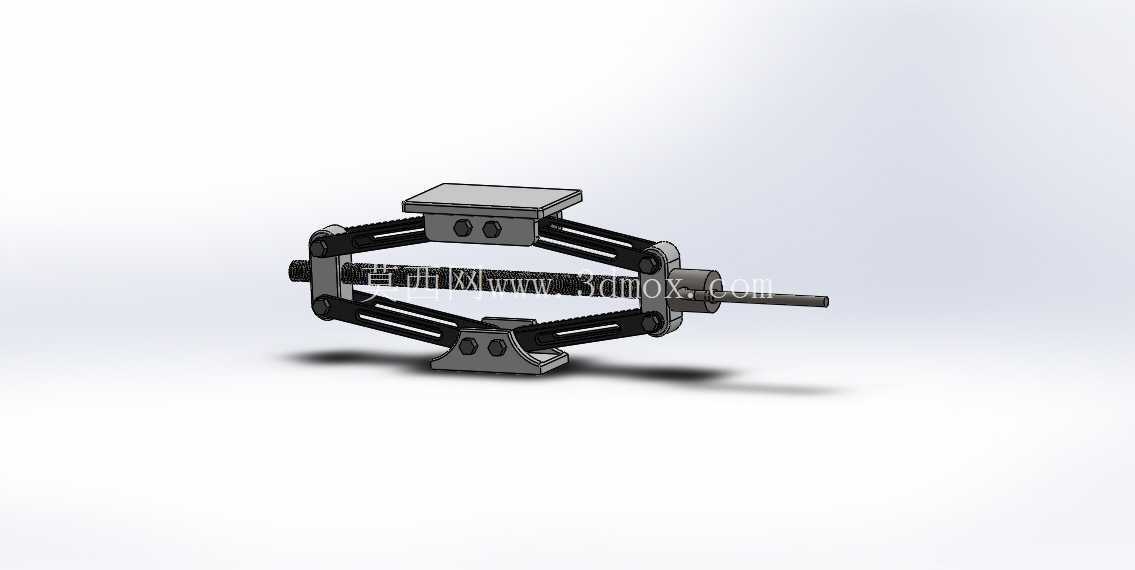

　　日常汽修场景里换胎作业、小型设备安装时的高度微调、轻型构件装配过程中的临时承重支撑，都能见到这类剪式顶升机构的身影，它没有液压系统的密封件老化隐患，也不需要外接动力源，纯机械传动的特性让它在户外无供电、长期静置承重的场景下可靠性远高于同类顶升设备。整个机构的核心受力框架采用对称剪叉臂布局，上下两端分别设置支撑台与底座，剪叉臂的铰接点全部采用销轴连接，每处铰接位置都预留了足够的配合间隙，避免顶升过程中出现卡滞，同时铰接孔的位置精度直接决定了整个机构升降过程的顺畅度，设计时需要严格控制同侧两组剪叉臂的孔位同轴度，防止升降时出现侧向偏移。

　　传动部分采用梯形丝杠副，转动丝杠端部的受力杆时，丝杠会带动两侧的铰接螺母做相向或反向运动，进而推动剪叉臂完成张开与收拢动作，梯形丝杠的自锁特性是这类设备的核心安全设计，当停止转动丝杠后，承重状态下机构不会自行回落，不需要额外添加锁止结构就能保证作业安全，丝杠的直径选择需要匹配额定承重下的压杆稳定性，避免承重时丝杠出现弯曲变形。顶部支撑台做了防滑纹理设计，与被支撑物件接触时能增大摩擦力，防止支撑过程中出现滑移，底部底座的平面度有严格要求，放置在硬质地面上时要保证整个机构的受力均匀，不会出现局部应力集中导致的底座变形。从安装边界来看，收拢状态下整个机构的高度很低，可以塞进狭小的底部间隙里，比如家用轿车的底盘下方间隙通常只有十几厘米，收拢状态的机构能轻松放入，顶升行程可以覆盖常规轿车换胎所需的顶升高度，完全满足小型汽修作业的需求。设计过程中需要重点校核剪叉臂的抗弯强度，当机构处于最低顶升位置时，剪叉臂的受力角度最差，臂身承受的弯矩最大，这一工况下的强度校核是整个设计的核心，臂身采用冲压成型的槽型结构，在减轻自重的同时能保证足够的截面惯性矩，相比实心臂身重量降低近四成，便携性大幅提升。

　　丝杠两端的限位结构也不能忽略，当螺母运动到丝杠两端极限位置时，限位块会阻挡螺母继续运动，防止操作时螺母脱出丝杠造成机构失效，端部的受力杆插孔采用贯穿式设计，可以搭配不同长度的加力杆，在需要大顶升力的时候延长力臂，降低操作力度。这类纯机械顶升机构的维护成本极低，只需要定期在铰接销轴处、丝杠螺纹面涂抹润滑脂，就能保证长期使用不卡滞，相比液压千斤顶需要定期补充液压油、更换密封件的维护需求，更适合普通用户随车配备，也适合在工业生产线上作为固定工位的高度微调支撑件使用，比如装配线上对工装夹具的高度做小范围调整时，这类机构的微调精度可以达到毫米级，完全满足精密装配的位置调整需求。

　　整个机构的所有零部件都采用常见的机械加工工艺，剪叉臂采用钢板冲压后焊接成型，丝杠采用标准圆钢车削梯形螺纹，销轴采用标准冷拉圆钢加工后做淬火处理提升耐磨性，所有零部件都不需要特殊加工设备，普通机加工车间就能完成全部生产，量产成本极低，也方便后期维修更换配件。在实际使用场景中，这类机构的承重范围通常在1到2吨之间，完全覆盖家用轿车、小型轻型设备的顶升承重需求，操作时只需要顺时针转动丝杠就能平稳顶升，逆时针转动就能缓慢回落，回落速度可以通过转动丝杠的速度自由控制，不会出现突然下落的安全隐患。
