剪式螺旋顶升支撑机构三维结构

　　这套剪式螺旋顶升支撑机构主要面向车辆维保、轻型装备调平、工装夹具高度补偿以及教学实训中的机械原理演示场景。它不是依靠液压油腔完成举升，而是通过长螺杆旋转带动两端铰座沿轴向相对移动，再由交叉连杆把水平方向的位移转化为上下支撑点之间的垂直高度变化。实际使用时，操作者在螺杆端部施加扭矩，螺纹副持续牵引两侧滑块收拢或张开，剪臂夹角随之改变，顶部承载面便获得平稳的升降行程。

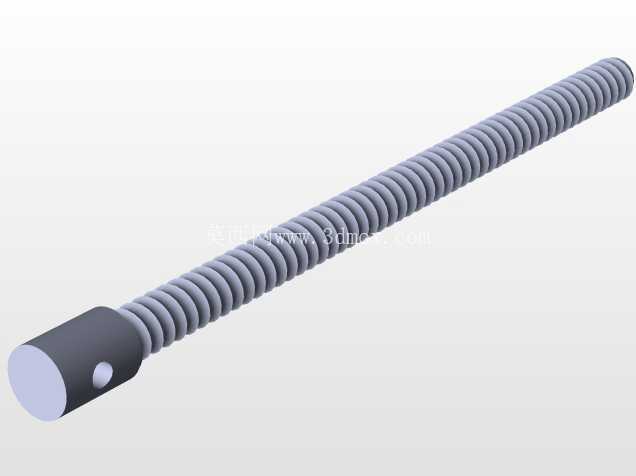

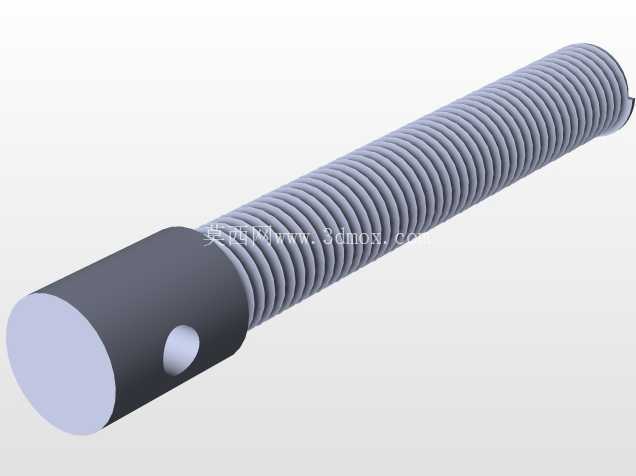

　　从结构组成看，机构核心包括一根贯穿左右的梯形传动螺杆、两组对称布置的交叉连杆、端部铰接滑块、顶部承托件、底部支撑件以及若干销轴和紧固件。螺杆采用左右旋向配合的思路，使两端铰座在旋转时能够同步靠近或远离，避免单侧进给造成偏载。连杆承受压弯复合载荷，截面和铰接孔位置需要根据额定顶升力、最低高度、最高展开高度以及安全系数共同确定。销轴处是运动传递的关键边界，孔径、轴肩长度和端部限位方式直接影响连杆转动间隙与侧向稳定性。

　　建模时先确定机构的最低收纳高度和最高工作高度，再反推剪臂长度、铰接点间距以及螺杆有效行程。剪臂并非越长越好，臂长增加虽然能扩大升降范围，但在高位状态下连杆趋近平躺或竖直时，力臂关系会明显变化，螺纹副所需输入扭矩也会上升。比较合理的做法是把常用工作区间放在剪臂角度变化较线性的区段，使顶升过程中力传递稳定，操作者在端部转动工具时不会出现明显的卡顿或突跳。螺杆直径、螺距和螺纹牙型则要结合自锁要求校核，梯形螺纹相比普通紧固螺纹更适合频繁传动，承载和耐磨表现也更适合这类支撑装置。

　　外形尺寸方面，该机构在收拢状态下呈低矮的扁平形态，便于放入车辆底盘、设备底座或工装平台下方；展开后，上下支撑点之间形成稳定的菱形受力框架。安装边界需要重点关注三个方向：一是螺杆轴向长度，两端铰座移动时要预留足够空间，不能让端部操作头与周边设备干涉；二是剪臂侧向摆动空间，交叉连杆在升降过程中会绕销轴转动，周边应留出避让区域；三是顶部承托面与被支撑物的接触宽度，若接触点偏离机构中心，会产生附加弯矩，导致连杆、销轴和螺纹副局部载荷增大。

　　功能特性上，这种螺旋剪式结构的优势在于行程可控、停止位置灵活、维护简单。与液压举升装置相比，它没有油管、密封圈和泵体，低温、粉尘或长期静置场景下更不容易因泄漏失效。螺纹副在停止转动后可提供一定自锁能力，适合作为临时支撑或高度保持机构。但设计时不能只依赖螺纹摩擦承担全部安全责任，在人员进入下方作业的场合，还应配合机械锁止块、安全支架或额外支撑柱，形成冗余保护。

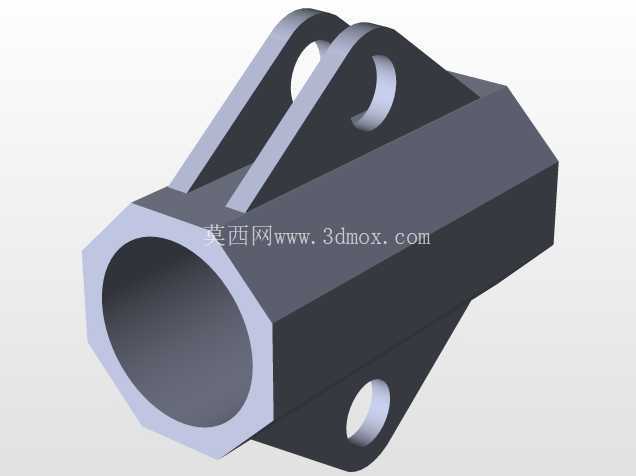

　　受力分析应围绕顶部载荷向下传递的路径展开。载荷由承托面进入上铰点，经两组交叉连杆分流到下铰点和底部支撑面，螺杆主要承担调节铰座间距的牵引作用。实际建模中要检查连杆在最低位、中位和最高位三种姿态下的受力差异：低位时机构紧凑但垂直放大能力受限，高位时行程大但稳定性对铰接间隙更敏感，中位通常是综合刚度和操作力较均衡的区间。滑块与螺杆连接部位应设置合理的承压面，避免螺纹端部直接承受弯曲；销轴与孔之间可按工况选择衬套，以降低反复转动造成的磨损。

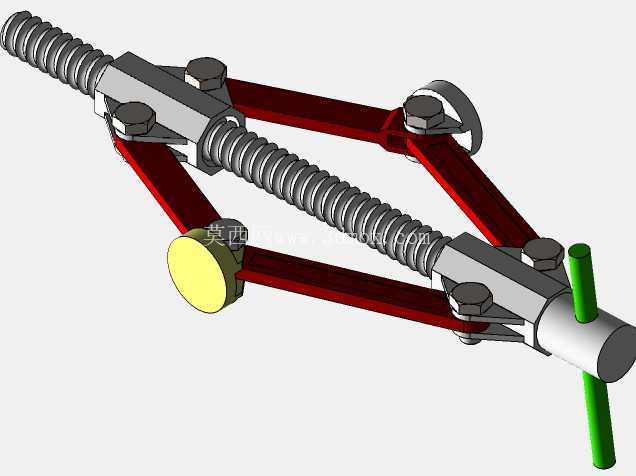

　　三维结构表达上，螺杆的螺纹牙型、连杆端部叉形接头、销轴装配关系、螺母滑块以及顶部支撑轮廓都需要完整呈现。装配体中应保留运动副逻辑：螺杆绕自身轴线旋转，铰座沿螺杆轴线平移，连杆绕销轴摆动，顶部支撑面保持近似水平升降。通过干涉检查可以发现，剪臂在收拢和展开两个极限位置最容易与螺杆、端部螺母或支撑座发生碰撞，因此铰接座的倒角、连杆边缘让位和紧固件头部高度都要纳入校核。

　　该机构适用于需要慢速、精确调节高度的场合，例如底盘检修时的辅助举升、生产线轻型工位的高度调整、实验平台支撑脚补偿，以及机械课程中对螺旋传动和连杆增力机构的演示。若用于批量产品设计，还需在现有结构基础上补充表面处理、材料热处理、端部操作接口、承载标识和极限位置限位，使三维模型不仅具备外观展示价值，也能继续向工程详图、强度校核和样机制作推进。
