剪式车载手摇起重支撑结构设计

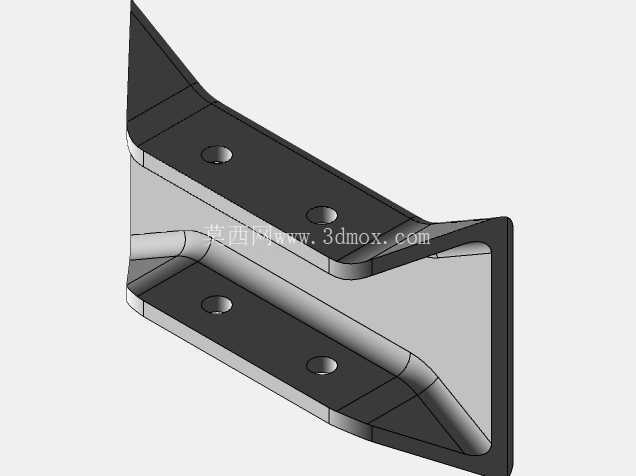

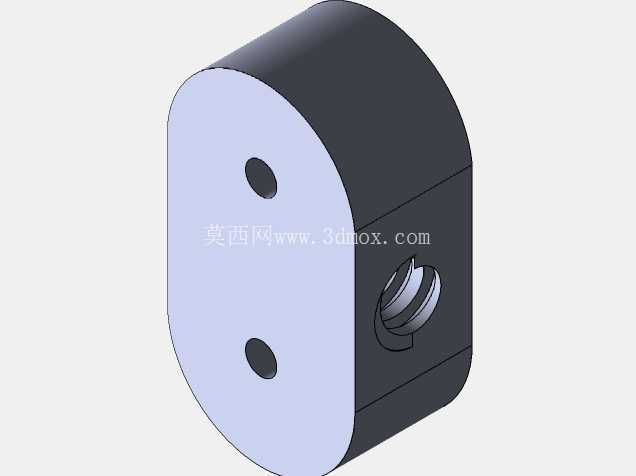

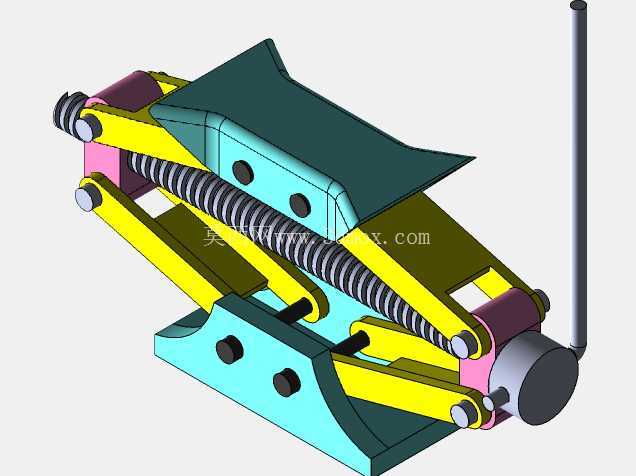

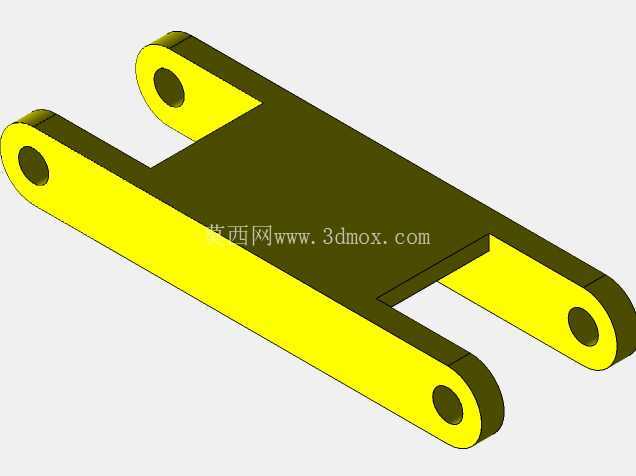

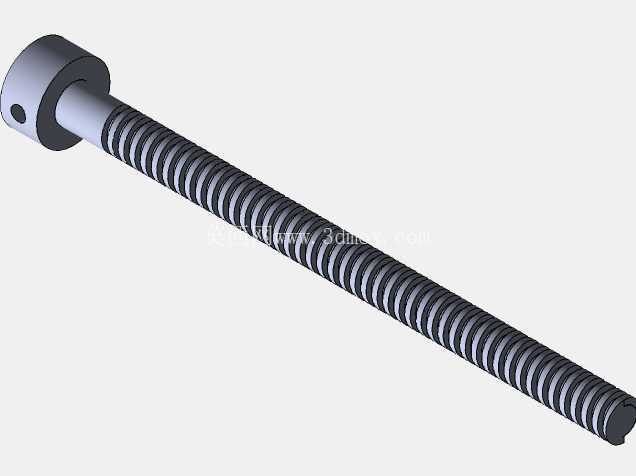

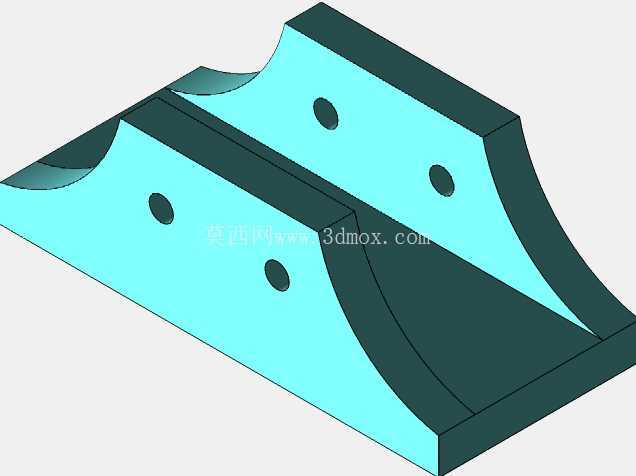

　　日常汽修场景里，更换轮胎、底盘小范围检修时，这类剪式顶升结构是最常见的随车支撑工具，相比液压类顶升设备，它的结构更紧凑，收纳后占用后备箱空间极小，不需要额外存储液压油，不存在长期放置后的密封泄漏问题，低温环境下也不会因为油液黏度变化出现顶升卡滞，适配家用乘用车的日常应急维保需求。整个结构的核心传动采用梯形螺纹副，转动外置的摇臂杆时，螺纹轴带动两侧铰接的剪臂做开合动作，将螺纹的旋转运动转化为上下支撑面的垂直顶升位移，梯形螺纹的自锁特性可以保证顶升到位后，即使撤去摇臂的输入力矩，支撑结构也不会自行回落，能在作业过程中提供稳定的支撑力，避免安全隐患。从结构布局来看，上下支撑面都做了加宽的防滑处理，顶部支撑面的弧度贴合乘用车底盘的顶升支撑点，避免顶升过程中出现滑脱，底部支撑面增大了与地面的接触面积，在非硬化的松软路面作业时，能降低单位面积压强，减少支撑下陷的风险。两侧的剪臂采用对称铰接布局，每处铰接点都配置了销轴与限位结构，保证剪臂开合过程中两侧运动同步，不会出现偏载卡滞的问题，螺纹轴的两端通过轴座固定在下层剪臂的铰接端，轴座处预留了润滑脂加注空间，长期使用后可以补充润滑，降低螺纹副与铰接销轴的磨损，延长结构使用寿命。

　　设计这类结构时，首先要确定额定顶升载荷对应的剪臂板材厚度，剪臂作为主要承力部件，需要承受顶升过程中的弯曲应力与剪切应力，板材选型过薄会出现顶升过程中剪臂变形，存在安全风险，过厚则会增加整体重量，不符合随车工具轻量化的需求。其次要匹配螺纹副的导程，导程过大则摇臂输入力矩过小，顶升速度快但自锁性能差，导程过小则顶升过程需要转动摇臂的圈数过多，作业效率低，需要在顶升效率与自锁可靠性之间找到平衡点。摇臂的长度设计也需要考虑输入力矩的匹配，保证普通人手动摇动时不需要施加过大的力就能完成额定载荷的顶升，摇臂与螺纹轴的连接采用快拆结构，收纳时可以将摇臂取下，进一步缩小收纳体积。

　　从安装边界来看，收纳状态下整体高度控制在100mm以内，可以轻松放入乘用车后备箱的工具槽内，最大顶升高度可以满足家用车更换轮胎时的轮胎离地间隙需求，顶升过程中上下支撑面的水平偏移量控制在极小范围内，避免顶升过程中车体出现偏移。铰接点的销轴都做了防脱处理，避免多次使用后销轴脱出导致结构失效，螺纹轴的末端设置了机械限位块，当剪臂开合到最大行程时，限位块会抵住轴座，防止过度转动导致螺纹副脱开，引发支撑坠落的风险。在实际使用场景中，这类结构除了车载应急维保，也可以用于小型设备安装时的高度微调、轻型构件的临时支撑，因为其结构简单，维护成本低，不需要复杂的动力源，仅靠手动输入就能完成顶升作业，在无电源、无液压源的户外场景下有很强的适用性。

　　建模过程中需要重点验证剪臂开合过程中的运动干涉问题，尤其是剪臂完全收拢和完全展开两个极限位置，要保证各铰接部件之间没有硬摩擦，螺纹轴转动过程中不会与剪臂板材发生剐蹭，同时要校核各承力部件的应力分布，在铰接孔、螺纹轴座这些应力集中的位置，要做适当的圆角过渡，避免应力集中导致的部件断裂。整个结构没有复杂的异形曲面，所有零部件都采用常规的板材切割、轴类车削加工即可完成，加工工艺性好，量产成本低，适合作为通用随车工具批量生产，各部件之间的装配关系简单，后期出现易损件磨损时，用户可以自行更换销轴或者螺纹轴，不需要整体报废，降低了使用成本。
