玩具原型用微型有刷直流驱动电机结构

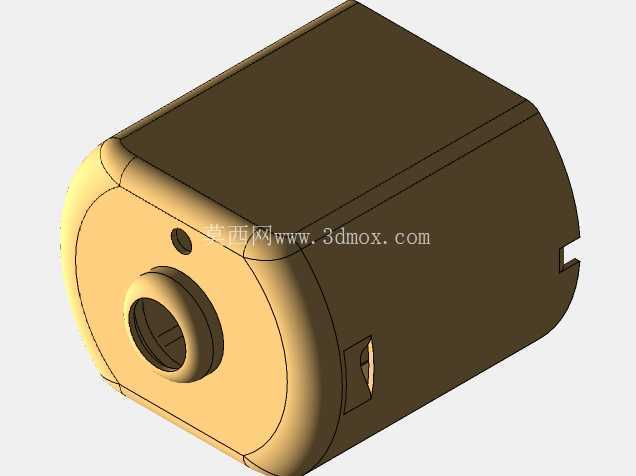

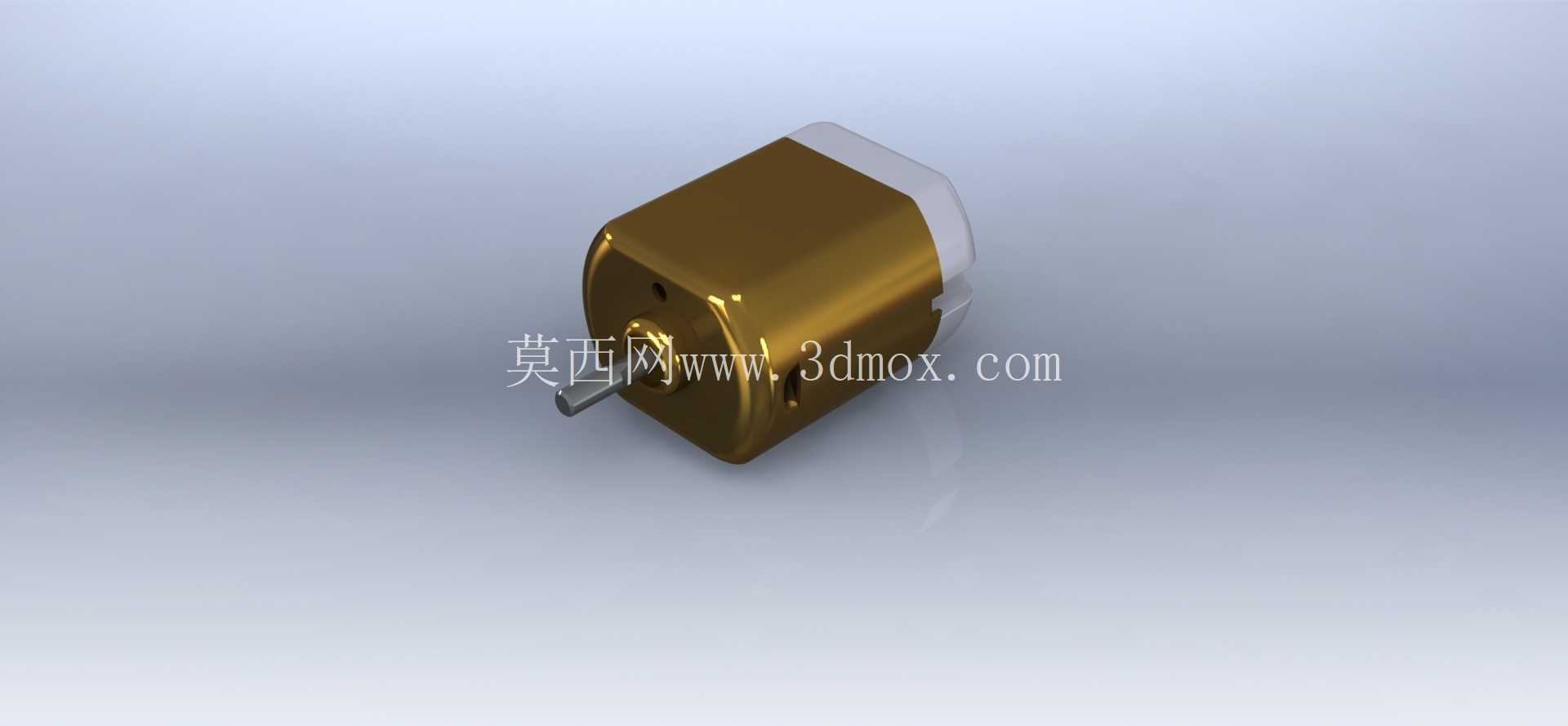

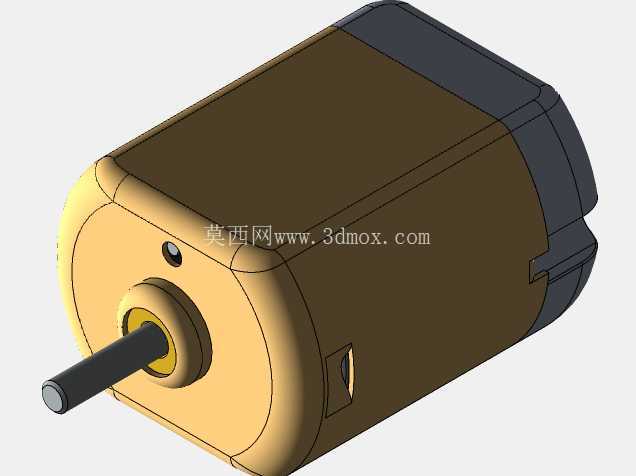

　　做小型消费类电子、玩具原型开发的结构工程师，大概率都接触过这类微型直流电机，它是很多低功率驱动场景里最基础的动力单元。日常做方案选型的时候，首先要卡的就是安装边界，这类电机的外壳采用拉伸金属壳结构，主体是规整的圆柱段，输出轴端做了定位凸台，尾部是端盖压装结构，整体径向尺寸控制在极小的范围内，轴向长度也适配紧凑的安装腔体，不需要额外做复杂的固定结构，靠壳体过盈配合或者简单的卡扣、胶接就能完成固定，非常适合玩具、小型DIY装置、教学原型件这类对安装空间要求苛刻、装配工序要尽量简化的场景。

　　从实际用途来看，这类电机的输出扭矩刚好匹配小负载的转动需求，比如玩具车的驱动轮、小型机械臂的关节转动、简易传动装置的动力输入，不需要搭配大减速比的齿轮箱就能直接驱动轻载机构，要是需要更大扭矩，也能很方便地和行星减速箱、塑料齿轮组配合，拓展输出特性。做三维建模的时候，要重点还原几个关键的配合尺寸：输出轴的直径和伸出长度，这部分直接和后续的传动轮、联轴器配合，公差要控制在合理的间隙配合范围内，避免装配的时候出现轴孔过紧转不动、或者过旷出现传动抖动的问题；壳体的外径尺寸，关系到安装位的开孔大小，很多玩具外壳的电机安装位是直接在塑料件上做的半圆弧卡槽，尺寸偏差稍大就会出现装不进去或者固定松动的情况；尾部端盖的两个供电引脚位置和间距也不能错，这部分要和PCB板上的焊盘位置对应，不然组装的时候引脚对不上，还要返工改板。

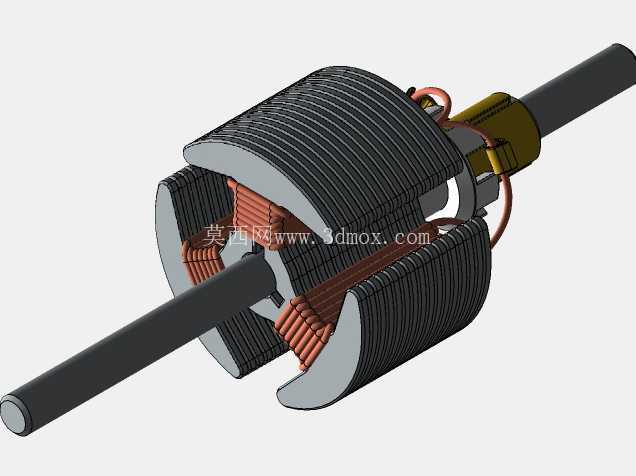

　　设计思路上，这类电机的结构做了最大化的简化，金属外壳同时充当磁轭的作用，内部的永磁体贴在壳体内壁，转子绕组分段绕制，换向器和电刷的结构做了小型化处理，在保证基本使用寿命的前提下尽可能压缩体积、降低成本，毕竟面向玩具类的产品，成本控制是非常核心的指标，不需要工业级电机的超长寿命和高防护等级，只要能满足常规使用周期内的稳定运转就足够。建模的时候还要注意壳体上的两个定位小孔，这是生产过程中用来固定端盖、压装轴承的工艺孔，虽然在最终装配的时候不会和其他零件配合，但还原这些细节能让模型更贴近真实生产的零件状态，做装配仿真或者渲染效果图的时候也更有真实感，不会出现和实物不符的结构错误。

　　实际做原型验证的时候，这类电机的供电电压范围比较宽，常规的干电池、小型锂电池都能驱动，不需要复杂的驱动电路，只要给对应方向的电流就能实现正反转，非常适合入门级的原型开发，学生做课程设计、创客做DIY作品的时候，选这类电机不用花太多精力在驱动调试上，能把更多时间放在整体机构的设计上。建模过程中还要注意输出轴的扁位结构，很多这类微型电机的轴端会做一个小平面，用来和传动轮的紧定螺丝配合，防止传动的时候轮子和轴之间打滑空转，这个细节很容易被忽略，但实际装配的时候是非常关键的结构，如果建模漏掉这个扁位，后续加工或者3D打印配合件的时候，就会出现固定不牢的问题。另外电机尾部的端盖和壳体之间的压装缝隙也要做适当的还原，不要把整个电机建造成完全光滑的一个整体，真实的冲压件压装都会有细微的接缝，这些细节能提升模型的写实度，做产品展示渲染的时候效果会更真实。

　　从应用场景拓展来说，除了常见的玩具类产品，这类小电机也会用在一些小型家用小电器的驱动结构里，比如迷你风扇的转动、电动牙刷的震动驱动、小型自动门锁的锁舌驱动，只要是低转速、小扭矩、安装空间有限的场景，都能看到这类电机的身影。做结构设计的时候，要提前考虑电机的走线空间，尾部的引脚焊接导线之后，要预留足够的空间容纳导线和焊点，不要让其他结构件压到导线，避免出现短路或者线皮破损的问题。另外电机运转的时候会有轻微的震动，如果是对噪音有要求的产品，还要在电机和安装壳体之间加薄的橡胶减震垫，建模的时候也要把减震垫的安装空间预留出来，不要把电机和安装位的尺寸卡得太死，不然后期想加减震结构都没有空间。
