DMKEGB37-555直流行星减速电机结构设计

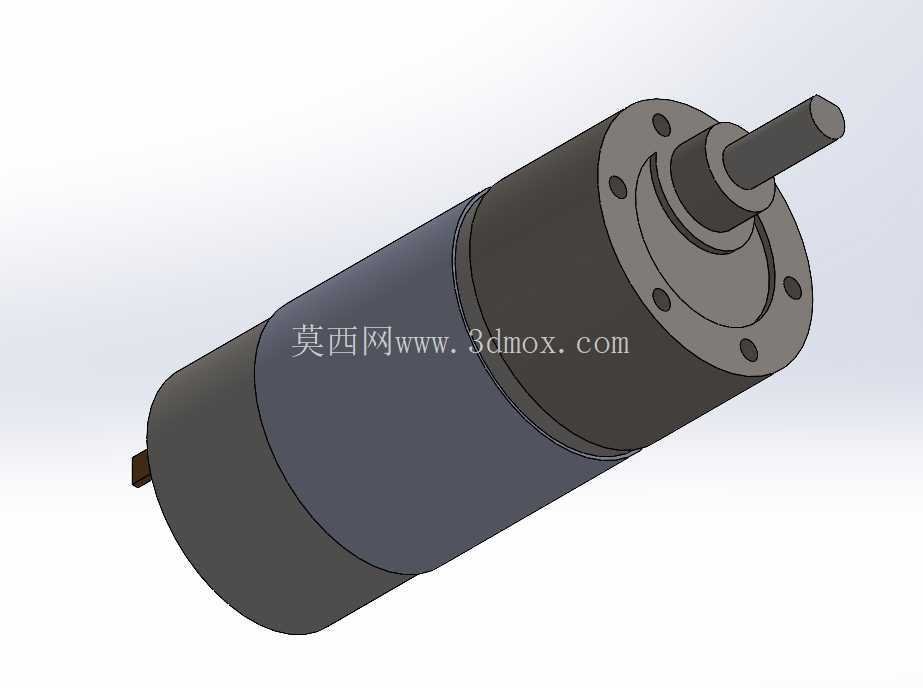

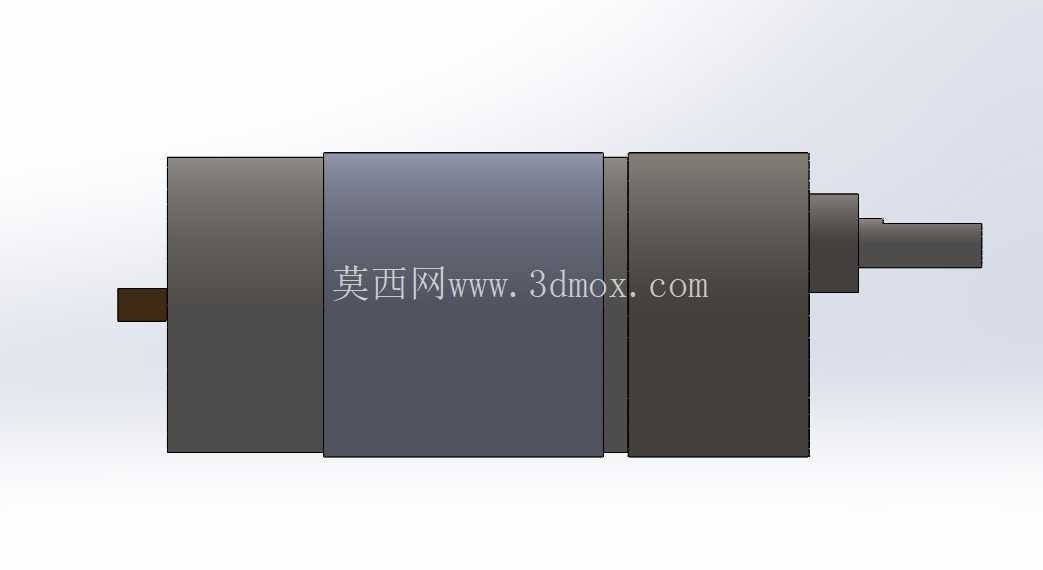

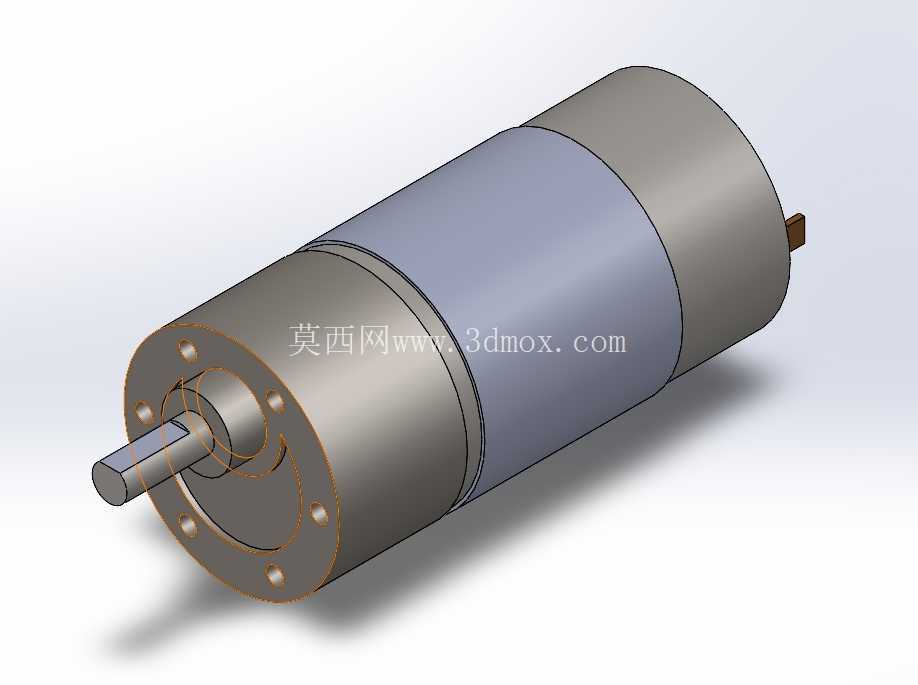

　　这款直流行星减速电机的三维结构，是面向小型自动化设备动力输出需求做的参数化建模还原，日常在桌面级输送机构、小型智能仓储分拣模组、家用智能小家电传动端、教学实验台动力单元这类场景里，这类小体积减速电机的应用占比非常高，很多做小型设备开发的结构工程师在选型初期，都会需要精准的三维模型来核对安装空间、做轴系配合干涉检查。从结构设计逻辑来看，这款电机采用同轴式布局，输出轴与后端电机转子轴线完全重合，前端的减速箱段采用圆形法兰安装面，法兰上均匀分布6个安装定位孔，安装孔的节圆直径、孔深都做了1:1的还原，能直接导入装配体里和设备安装板做配合约束，不需要二次调整安装孔位参数。输出轴采用单扁位结构，这种设计相比光轴输出，能大幅降低传动轮、联轴器和轴之间的周向打滑风险，扁位的尺寸公差在建模时按照常用的小型电机输出轴配合公差做了预留，选型时可以直接匹配对应的紧定螺钉式联轴器，不用额外核对轴的切削尺寸。电机本体分为三段结构，最前端是行星减速舱，中间是电机定子外壳段，最后端是端盖与输出尾轴段，三段的外径做了阶梯式设计，减速舱段外径略大于电机主体段，这种设计一方面是给内部行星齿轮组留出足够的齿圈安装空间，另一方面也能在安装时起到轴向定位的作用，当电机插入安装板的定位孔时，阶梯面可以直接抵靠在安装板表面，省去了额外的轴向定位挡圈结构。

　　在实际选型应用中，这类减速电机的核心优势是在较小的体积下能输出较大的低速扭矩，相比不带减速箱的普通555直流电机，搭配37mm直径减速箱之后，输出扭矩可以提升数十倍，同时输出转速降到适合设备传动的区间，避免了额外搭配外置减速机构带来的空间浪费。建模过程中对内部的传动逻辑做了简化还原，保留了外部所有安装接口的尺寸精度，包括法兰端面到输出轴端面的伸出长度、输出轴的直径与扁位尺寸、电机本体的总长度、尾部出轴的直径与伸出长度，这些尺寸都是设备装配时最核心的干涉检查项，比如在做小型AGV驱动轮装配时，需要核对电机尾部和车体侧板之间的预留间隙，避免电机转动时尾部和结构件发生剐蹭；在做小型传送带辊筒驱动时，需要核对输出轴和辊筒安装孔的配合长度，保证轴的插入深度足够传递额定扭矩，不会出现轴端松脱的问题。

　　从安装边界来看，这款电机的法兰安装面为平面结构，安装时不需要额外做沉台避让，只需要在安装板上按照法兰孔位打对应的通孔，从电机侧穿入螺丝固定即可，安装方向没有特殊限制，水平安装、垂直安装都可以适配，不会因为安装方向影响内部齿轮的润滑效果。外壳的圆柱面设计也方便做抱箍式安装，在一些没有法兰安装空间的场景里，可以直接用圆形抱箍抱紧电机主体段的圆柱面，将电机固定在设备支架上，这种安装方式的灵活性更高，适合一些需要调整电机输出轴同轴度的调试场景。在结构细节上，前端输出轴的根部做了退刀槽设计，避免轴加工时的应力集中，同时也能保证联轴器或者传动轮可以完全抵靠到轴肩位置，不会因为加工圆角导致配件安装不到位。

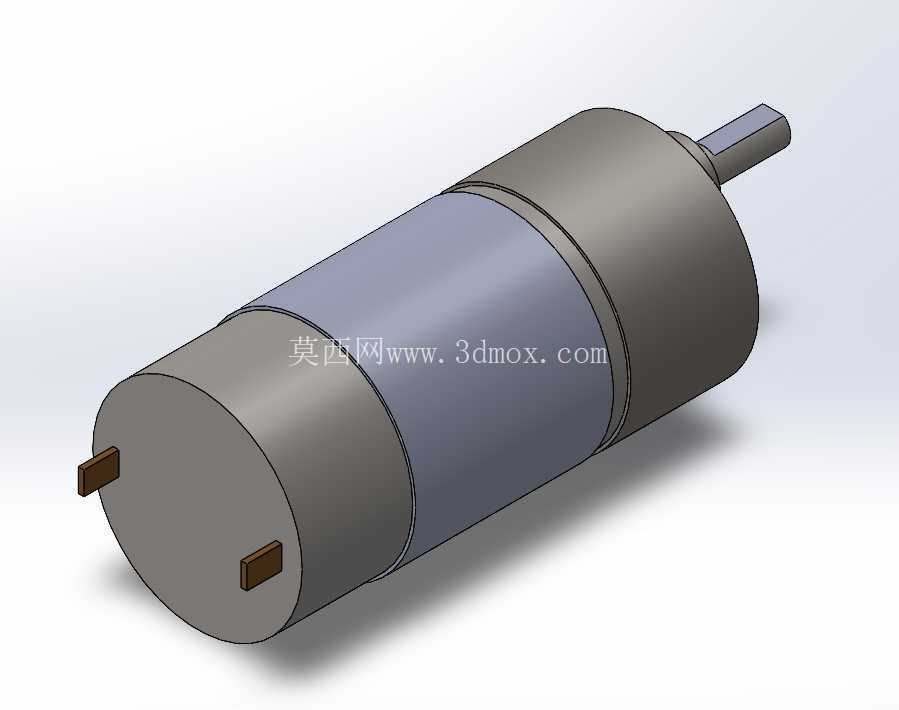

　　法兰上的安装孔采用通孔设计，螺丝可以从前端直接穿入到后方的安装板，安装和拆卸都比较方便，不需要在电机侧预留螺丝拧入的操作空间，对于狭小空间内的设备装配非常友好。这类小型减速电机在实际使用中，经常会搭配编码器做转速闭环控制，建模时也预留了尾部出轴的安装空间，尾部的轴径尺寸可以直接匹配常用的小型增量式编码器，不需要额外做轴套转接，能减少选型时的配件匹配工作量。对于做三维装配的工程师来说，这个模型的所有外部特征都做了无简化处理，没有省略倒角、圆角、安装孔这些细节特征，导入到装配体之后可以直接做全局干涉检查，不需要再对模型做修补处理，能大幅缩短前期方案设计阶段的建模时间，尤其是在做小型设备的方案迭代时，可以直接调用这个模型调整安装位置，快速验证不同布局下的空间利用率。
