集成行星减速结构的步进驱动装置

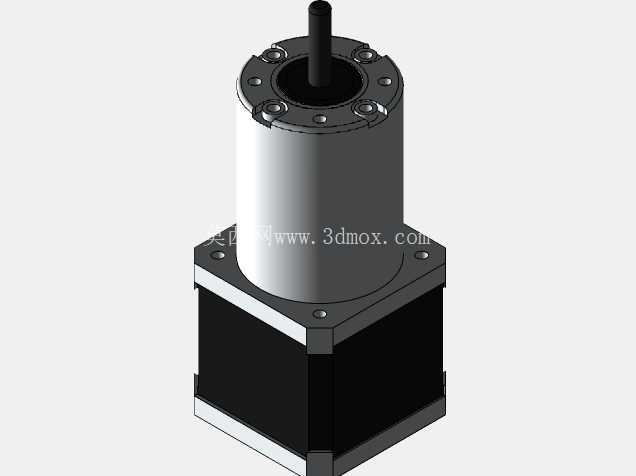

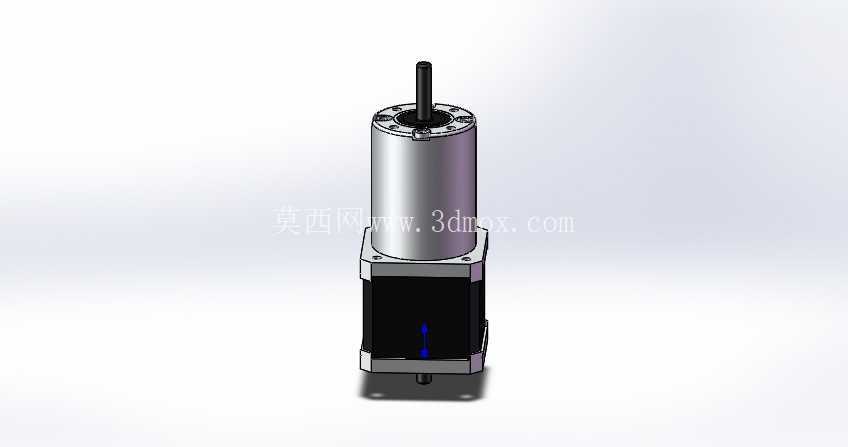

　　在桌面级自动化改造、小型教学实验平台搭建、消费级机电设备改装这类场景里，经常会遇到标准步进电机输出扭矩不足、转动惯量匹配度差的问题，直接选大规格电机不仅会挤占安装空间，还会抬升整套机构的成本，这时候集成行星减速结构的步进驱动装置就成了性价比极高的选型方向。这套带行星齿轮箱的步进驱动单元，把减速增扭结构和步进电机本体做了一体化集成，省去了用户自行搭配减速箱时需要反复核对连接法兰、输入轴孔径、同轴度公差的麻烦，从结构根源上避免了分体装配容易出现的偏心磨损、传动异响问题。

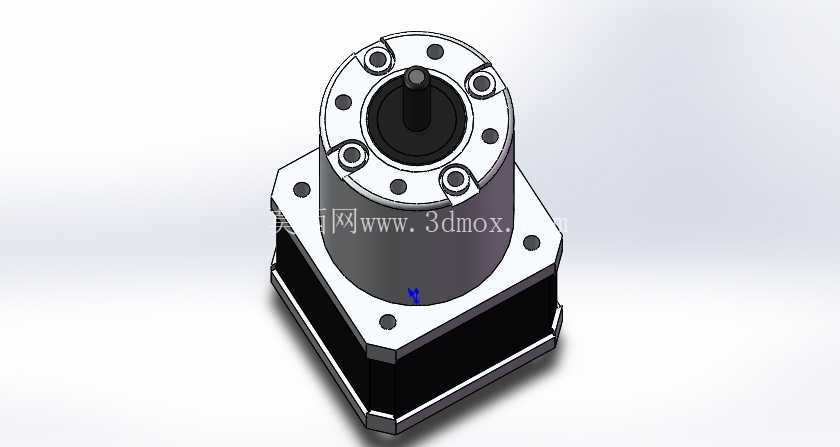

　　从结构设计逻辑来看，这套装置的行星减速段采用了内齿圈固定、太阳轮输入、行星架输出的经典NGW结构，太阳轮直接和步进电机的转子轴做刚性连接，省去了额外的联轴器部件，既压缩了整体轴向尺寸，也消除了联轴器带来的传动背隙。行星轮采用均匀圆周布置的方式，一般是3到4个行星轮同时啮合受力，能把输出端的负载均匀分摊到每个啮合齿面上，相比单对齿轮传动，相同模数下能承受更大的径向负载，传动过程也更平稳，不会出现单齿轮传动容易出现的齿侧间隙波动问题。输出端采用圆形法兰安装结构，法兰端面上均匀布置了多组安装螺孔，中心输出轴做了轴伸定位设计，安装时可以直接和负载端的安装面对接，不需要额外加工转接板。

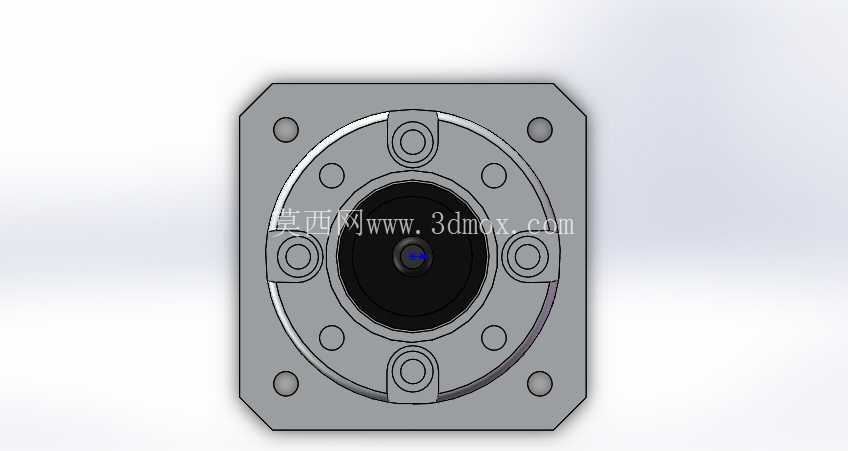

　　安装边界上，下部的电机段采用方形安装座，四个角预留了贯通安装孔，既可以从电机尾部穿螺丝固定，也可以从负载侧反向锁付，适配不同安装空间的走线和操作需求。实际使用中，这套装置的减速结构能把步进电机的输出扭矩按照减速比成比例放大，同时把负载端的转动惯量折算到电机端，降低电机启动、换向时的负载冲击，避免步进电机出现丢步问题，在小型传送带驱动、精密位移滑台动力输入、教学机器人关节驱动、桌面3D打印机挤出机构改造这类场景里都能适配。设计过程中需要重点关注行星轮和内齿圈、太阳轮的啮合侧隙控制，侧隙过大会导致传动精度下降，反向传动时空程过大，无法满足精密定位需求；侧隙过小则会增大传动阻力，导致电机发热严重，甚至出现卡滞无法转动的问题。

　　同时输出轴的支撑轴承选型要匹配额定输出扭矩，避免长时间带载运行时出现轴系窜动，影响传动精度。电机本体和减速箱的连接段做了密封止口设计，既能防止日常使用中的灰尘、细小碎屑进入齿轮啮合区域，也能避免齿轮润滑脂溢出污染周边设备。齿轮部分的材质选择兼顾了强度和运行噪音，在低速轻载的应用场景下，能保证长时间运行的稳定性，不需要频繁维护润滑。这套一体化结构相比分体式的电机加减速箱组合，整体同轴度更容易保证，装配难度更低，对于没有精密装配条件的学生项目、小型设备改装场景来说，能大幅缩短组装调试的周期，不需要反复调整轴系对中，只要按照安装孔位锁付螺丝就能完成装配，通电后就能获得稳定的大扭矩低速输出。在选型适配时，只需要核对安装法兰的孔位尺寸、输出轴轴径和所需的减速比，就能直接替换原有标准步进电机，不需要对原有设备的安装结构做大规模改动，适配性很强。
