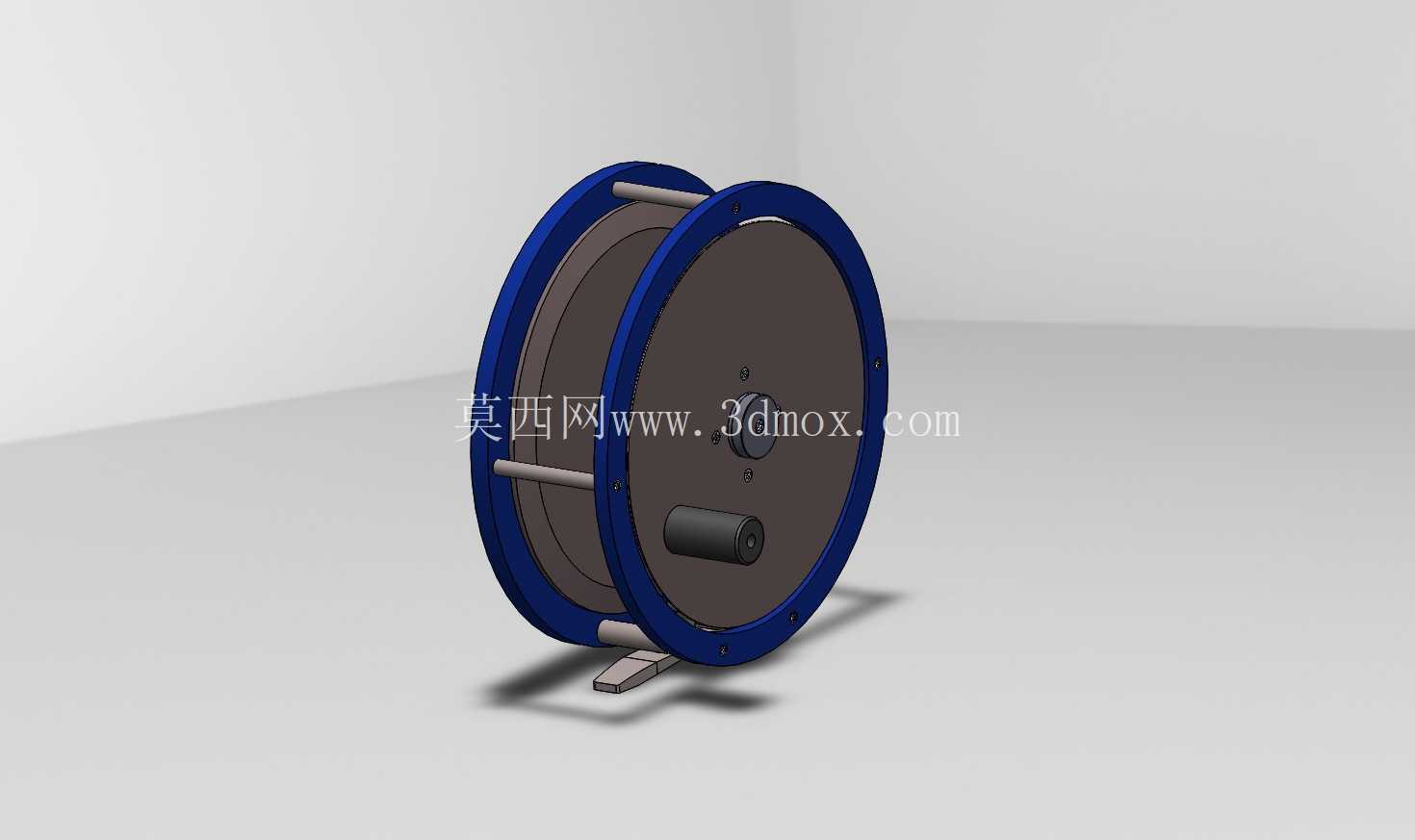

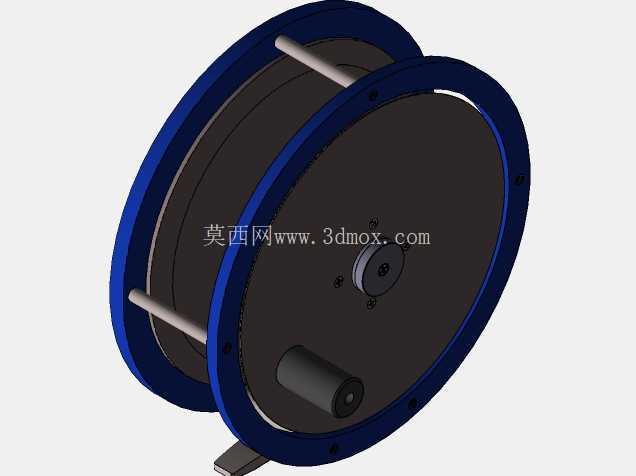

复古风格渔线轮结构设计三维数模

　　这款渔线轮的结构设计参考了上世纪中期渔具的经典构型，在做三维建模的时候，特意保留了老款渔具扎实的机械质感，没有过度做轻量化的镂空处理，整体结构更偏向耐用性优先的设计逻辑。从实际应用场景来看，这类结构的渔线轮主要适配岸钓、船钓等常规作钓场景，核心作用是实现钓线的有序收纳、可控泄力以及匀速收线，避免作钓过程中出现钓线缠绕、受力爆线的问题，同时在中鱼之后可以通过内部的传动结构缓冲鱼的冲刺拉力，降低钓线断裂、钓竿过载的风险。

　　在功能特性的设计上，整个结构做了分模块的布局：线杯部分采用直筒式构型，边缘做了小角度的倒角处理，抛投的时候可以减少钓线出线的摩擦阻力，线杯的容线量按照常规尼龙钓线的线径做了适配，能够满足多数淡水作钓场景的线长需求；传动部分采用齿轮啮合的结构，摇臂转动的扭矩通过齿轮组传递到线杯，传动比的设置兼顾了收线速度和摇臂的受力大小，不会出现摇臂过重、收线费力的问题；泄力结构布置在线杯的端侧，通过旋钮调节摩擦片的压紧力，可以根据作钓鱼种的拉力特性调整出线阻力，避免硬拉导致的钓组失效。

　　设计过程中没有直接照搬现成的渔线轮结构，而是参考老版机械资料里的构型做了适配调整，特意保留了复古外观的轮廓线条，外壳的曲面过渡做了顺滑处理，没有尖锐的棱角，手持操作的时候不会硌手。需要注意的是，当前数模里的螺钉仅做位置示意，实际生产装配的时候需要根据不同部位的连接受力需求，匹配对应规格的紧固件，比如传动齿轮的固定位置需要选用强度更高的螺钉，外壳拼接位置可以用常规规格的紧固件，避免出现连接强度不足或者螺钉外露突兀的问题。

　　从安装边界来看，整个渔线轮的底座尺寸适配常规钓竿的轮座安装位，安装脚的厚度和宽度符合通用渔具的安装标准，不需要额外对钓竿轮座做改装就可以直接固定，整体的重心位置靠近安装底座，装在钓竿上之后不会出现头重脚轻的问题，长时间手持作钓也不容易产生疲劳感。线杯的转动间隙做了合理预留，既不会因为间隙过大出现线杯晃动，也不会因为间隙过小导致转动卡滞，即使在有少量泥沙附着的情况下，也能保持相对顺畅的转动状态。

　　在结构细节上，摇臂的握持部分做了符合人体工学的弧度设计，转动摇臂收线的时候手腕可以保持自然的姿态，减少长时间收线的酸胀感；逆止结构的布置可以避免线杯反向转动，中鱼之后不会出现倒转乱线的问题，同时逆止开关的操作位置设在侧方，手指不需要大幅度移动就可以完成切换操作。整个结构的零件拆分符合实际装配逻辑，没有出现无法脱模、无法安装的干涉结构，后续如果要做工程化落地，只需要针对不同材质的加工特性做细微的公差调整，就可以进入样机试制环节。
