十字滑块式Oldham联轴器结构设计

　　在各类中小功率传动系统的布局设计中，两轴对中偏差的补偿始终是结构工程师需要优先考量的问题，尤其是在轻工输送、小型机床进给、包装设备驱动这类安装空间紧凑、装配精度难以做到绝对同轴的场景下，Oldham联轴器也就是常说的十字滑块联轴器，凭借其简单的结构、稳定的补偿性能，成为很多传动链路里的首选连接件。这类联轴器的核心作用，是在连接两根主动、从动轴传递扭矩的同时，补偿两轴之间因加工误差、装配偏差、承载后结构变形带来的径向偏移，同时也能适配小范围的角向与轴向窜动，避免轴系因附加弯矩产生轴承磨损、轴件疲劳断裂等问题。

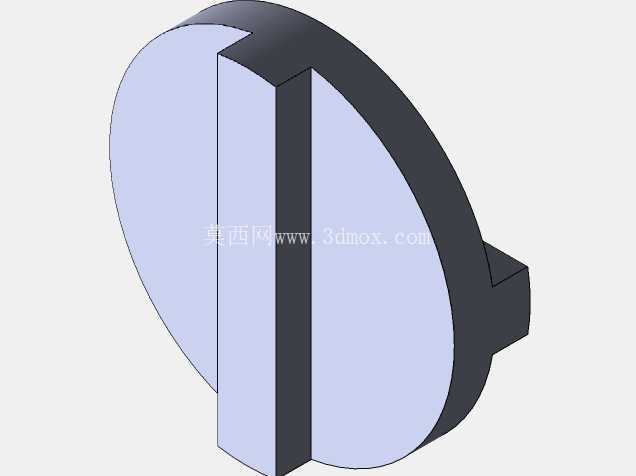

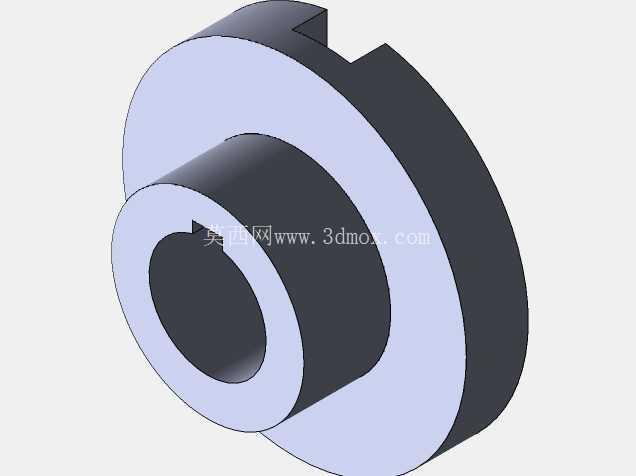

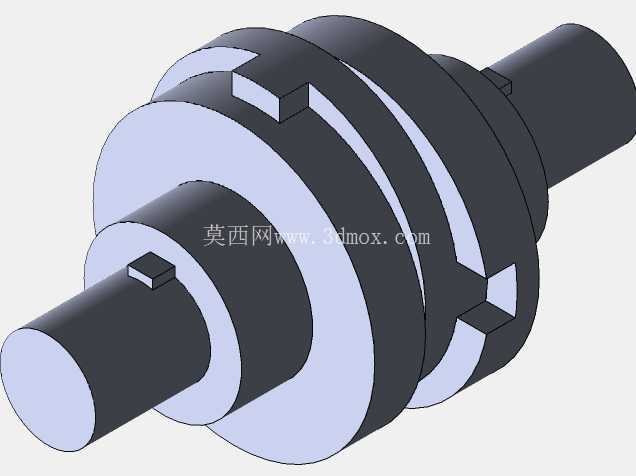

　　从结构组成来看，这套Oldham联轴器分为三个核心部分：两端分别与主动轴、从动轴配合的带槽半联轴器，以及中间的十字滑块。两个半联轴器的端面都开有相互垂直的径向通槽，中间滑块的两个端面分别设置与对应半联轴器槽型匹配的凸榫，装配时凸榫嵌入对应槽内，形成可相对滑动的配合副。当两轴存在径向偏心时，滑块会在转动过程中沿着两端的槽道做小幅径向滑动，以此抵消偏心带来的传动干涉，不会像刚性凸缘联轴器那样把安装偏差直接转化为轴系的内应力。

　　设计这类联轴器时，首先要匹配所适配轴径的扭矩传递需求，滑块与槽的配合面需要做耐磨处理，通常会选用尼龙或者带自润滑特性的合金材料制作中间滑块，既可以降低滑动摩擦的损耗，也能在一定程度上吸收传动过程中的小幅振动。半联轴器的轴孔采用标准的圆柱孔配合，根据安装需求可以选择键连接或者顶丝固定的方式，轴孔的长度要满足配合面的压应力要求，避免大扭矩下出现轴孔打滑、键槽压溃的问题。两端半联轴器的外圆尺寸需要匹配安装空间的径向边界，不能和周边的机架、护罩产生干涉，整体的轴向长度要控制在两轴端预留的安装间隙范围内，保证装配后滑块有足够的滑动余量，不会出现轴向顶死的情况。

　　在实际选型应用中，这类联轴器更适合转速不超过数千转每分的中低速传动场景，因为滑块的偏心滑动会在高转速下产生一定的离心力，加剧配合面的磨损，所以在高速传动链路里通常不会选用这类结构，但在常规的工业传动场景下，它的优势十分明显：没有弹性元件，不存在弹性件老化失效的问题，维护成本极低，结构零件少，加工难度低，常规的铣削设备就能完成半联轴器的槽型加工，不需要复杂的专用工装。安装时不需要像膜片联轴器、波纹管联轴器那样严格控制对中精度，能大幅降低现场装配的工时成本，对于一些需要频繁拆装维护的传动部位，这类联轴器的拆装也十分便捷，只需要沿轴向移开中间滑块就能完成两轴的分离，不需要挪动两端的驱动或负载设备。

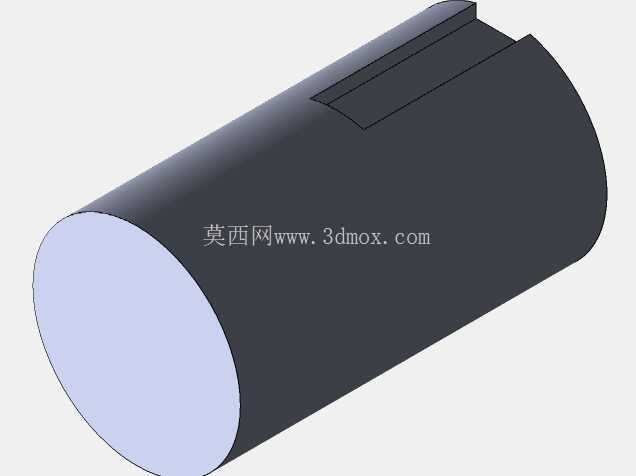

　　建模过程中严格遵循标准尺寸规范，半联轴器的槽宽与滑块凸榫的宽度采用间隙配合，预留合理的滑动间隙，既保证滑动顺畅不会卡滞，也不会因为间隙过大导致传动反向间隙超标。轴孔的键槽尺寸符合通用传动件的标准规格，能和常规的标准平键直接适配，两端轴伸的长度根据常用的电机轴、丝杠轴端尺寸设计，能直接适配多数常规传动场景的安装需求。整体结构没有冗余的设计，所有倒角、退刀槽都符合机械加工的工艺要求，不存在无法加工的死角，零件的壁厚也满足强度要求，在额定扭矩下不会出现结构变形或者断裂的问题。
