车用涡轮增压装置结构三维设计

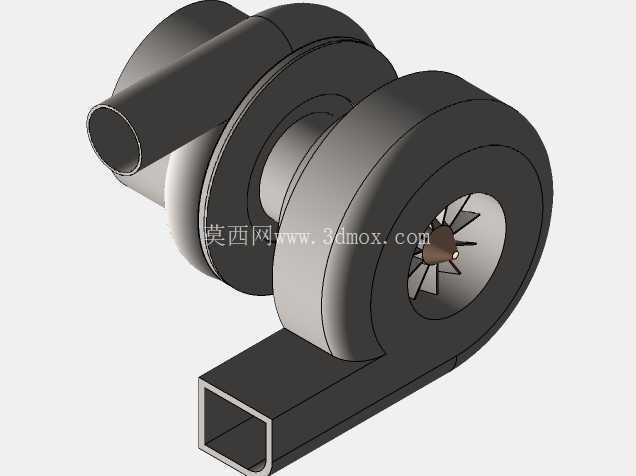

　　在车用内燃机、小型工业动力机组的配套场景中，涡轮增压装置是提升动力输出效率、优化燃油燃烧表现的核心气动部件，这套三维结构完整还原了涡轮增压器的核心组成与装配关系，覆盖了从进气端、涡轮腔到压气端的全部流道与支撑结构。从实际使用场景来看，这类增压器主要匹配小排量内燃动力单元，通过回收排气端的废气流能驱动涡轮端叶轮高速旋转，同轴带动压气端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让动力单元的扭矩输出与功率上限得到明显提升，广泛适配乘用车辆、小型工程机械动力、固定式发电机组等需要提升动力密度的配套场景。

　　从功能特性来看，这套结构完整呈现了双蜗壳流道的布局逻辑，涡轮端采用径向进气的方接口设计，匹配排气歧管的安装对接需求，压气端采用轴向圆柱出气接口，对接中冷器或进气歧管的管路走向，中间的轴承支撑腔体预留了足够的润滑油道布置空间，能够满足高速旋转工况下的转子支撑与散热需求。涡轮端叶轮采用前倾式叶片布局，能够最大化捕获排气气流的冲击动能，压气端叶轮采用后弯式叶片设计，兼顾压气效率与高转速下的气动稳定性，两端蜗壳的型线采用渐扩式流道设计，能够在气流流动过程中逐步完成动能到压力能的转换，降低流道内的气动损失。

　　设计过程中优先考虑了安装边界的适配性，整体结构采用同轴串联布局，涡轮壳与压气机壳通过中间轴承座完成定位连接，各接口的法兰面预留了标准紧固件的安装位置，能够直接对接常规动力单元的进排气管路接口。外形尺寸上，整体轴向长度控制在适配四缸及以下排量动力单元的安装区间内，径向最大尺寸避开了发动机舱内的周边部件干涉范围，进气接口与出气接口的朝向可以根据不同的机舱布局做适配调整，满足不同车型、不同动力机组的安装空间要求。转子部分的轴系设计做了动平衡预留结构，两端叶轮的安装定位台阶精度匹配高速旋转的动平衡要求，能够避免高转速下的振动超标问题。

　　从结构设计思路来看，这套模型没有做过度的简化处理，完整还原了蜗壳内部的流道曲面、叶轮的叶片型线、中间壳体的连接结构，甚至包含了涡轮端叶片与蜗壳之间的间隙预留，能够直接用于结构原理演示、安装干涉检查、配套管路设计等工作。在实际选型配套过程中，设计人员可以基于这套三维结构快速核对安装点位的空间尺寸，确认进排气接口的对接角度，也可以基于现有结构做参数化调整，匹配不同排量动力单元的增压需求，比如调整叶轮直径、修改蜗壳流道截面、调整接口尺寸来适配不同功率等级的动力配套要求。针对日常的结构教学、原理演示场景，这套模型也能够清晰展示涡轮增压的工作逻辑，让观察者直观理解废气驱动、同轴增压的结构关系，避免二维图纸难以表达的曲面流道、空间装配关系的理解障碍。在安装边界的校核上，模型中所有连接部位的止口、螺栓孔位置都按照通用配套标准做了还原，能够直接导入装配环境做干涉检查，提前预判安装过程中可能出现的管路干涉、部件间隙不足等问题，减少实际样机试制过程中的反复修改成本。
