桌面级四轴多爪夹持机械臂结构设计

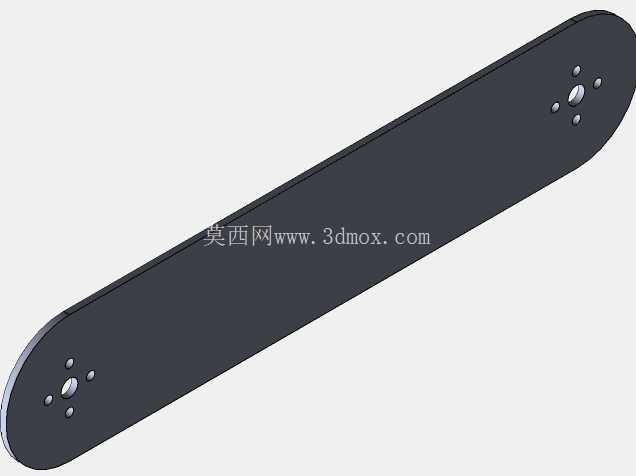

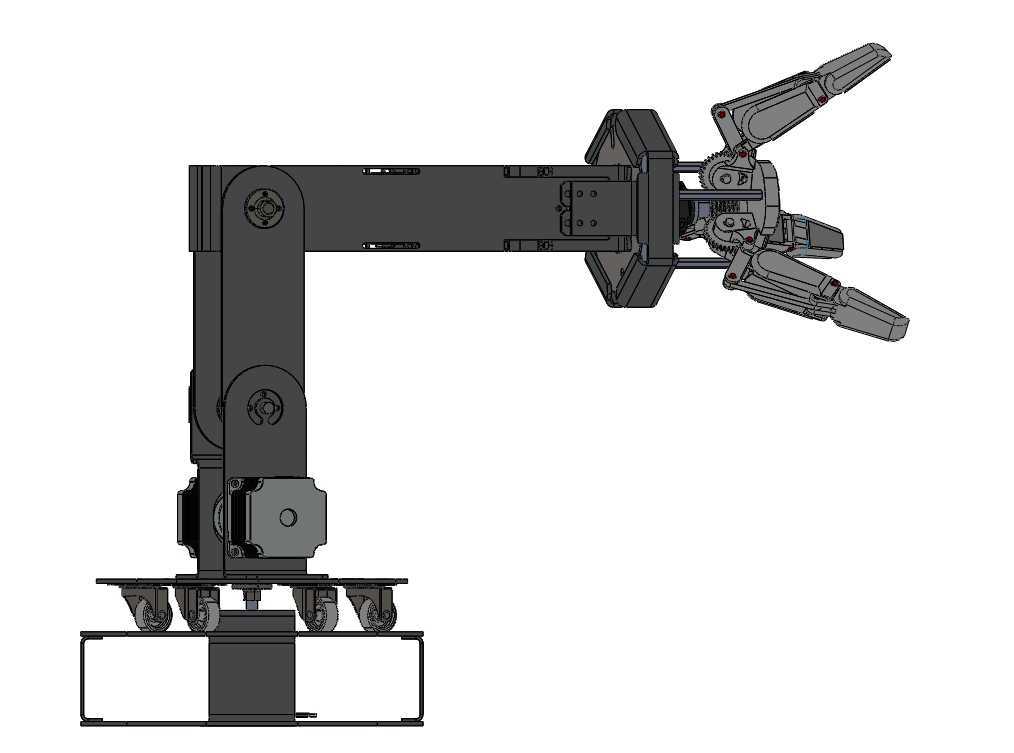

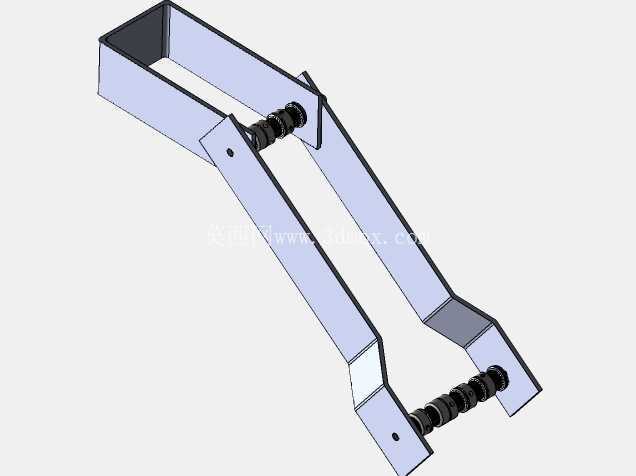

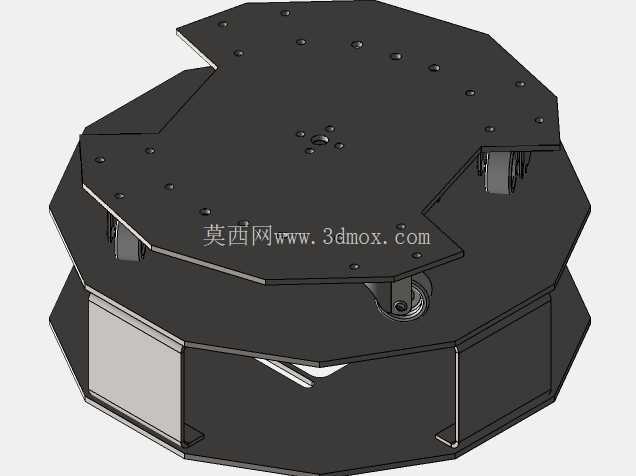

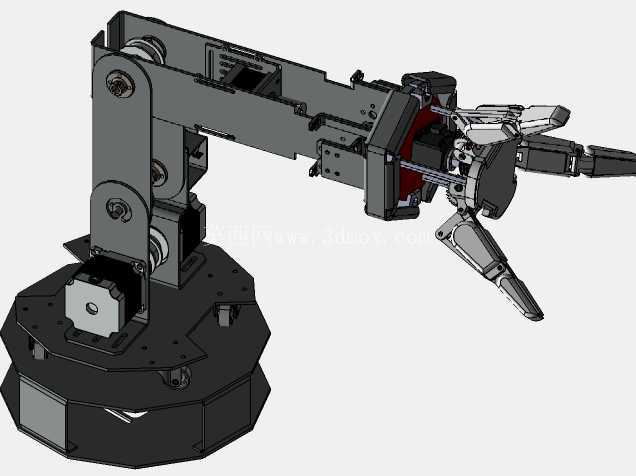

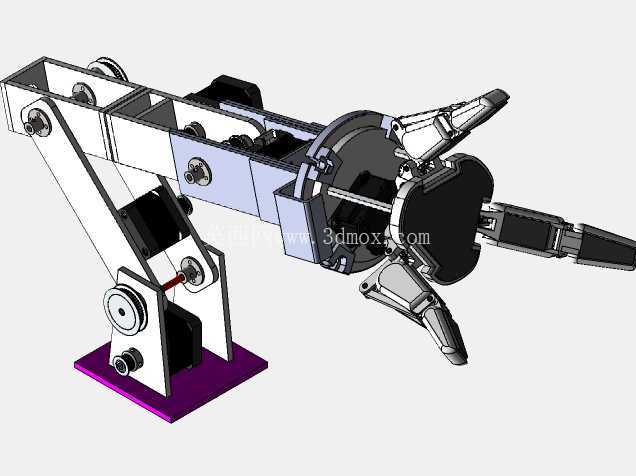

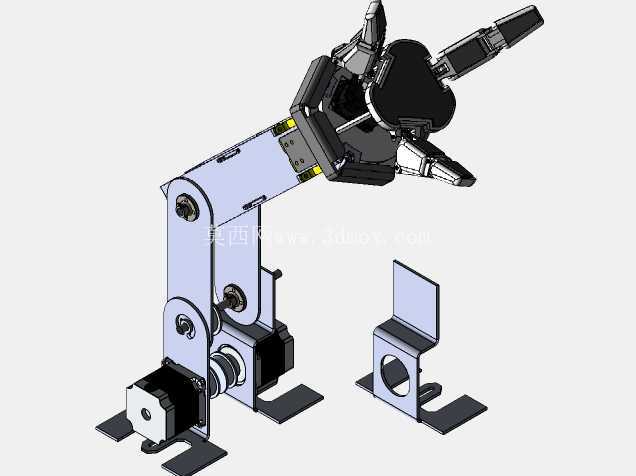

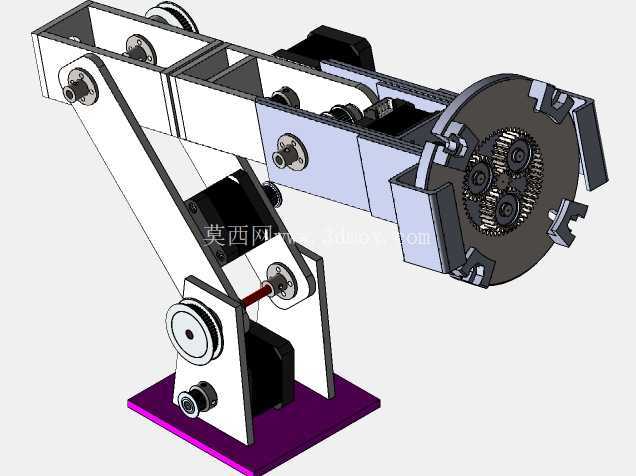

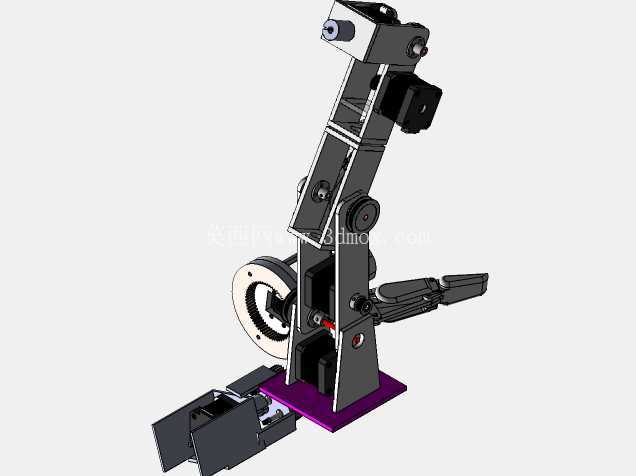

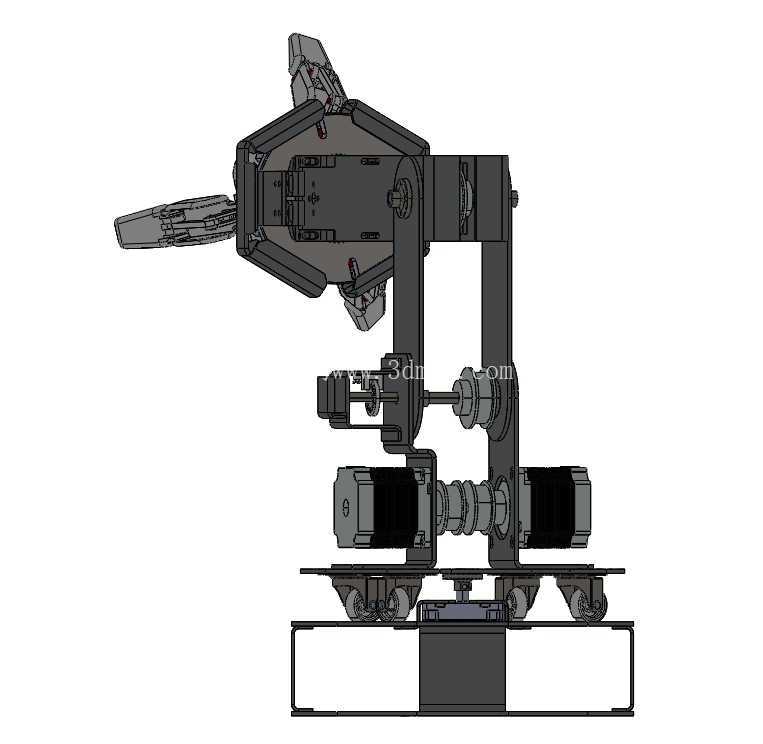

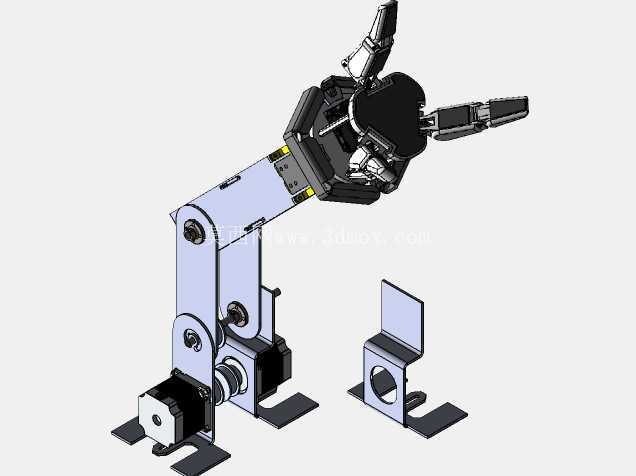

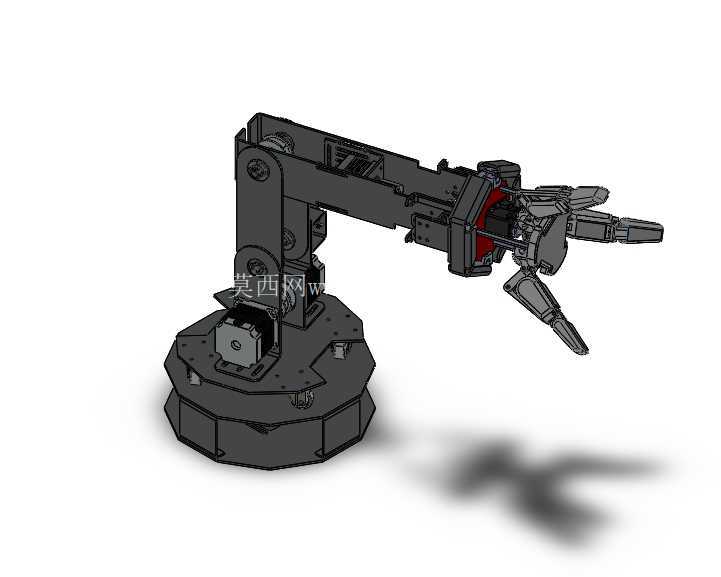

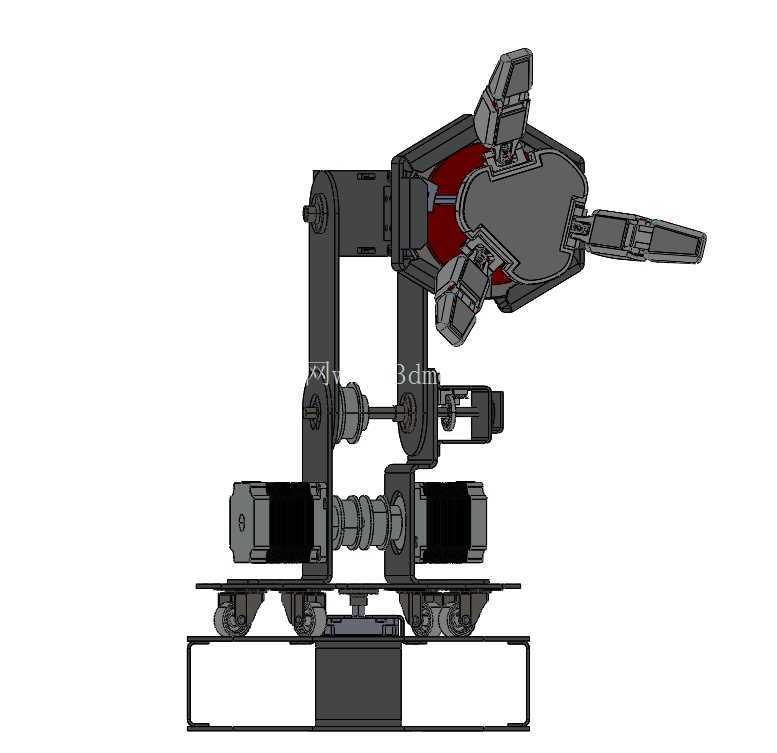

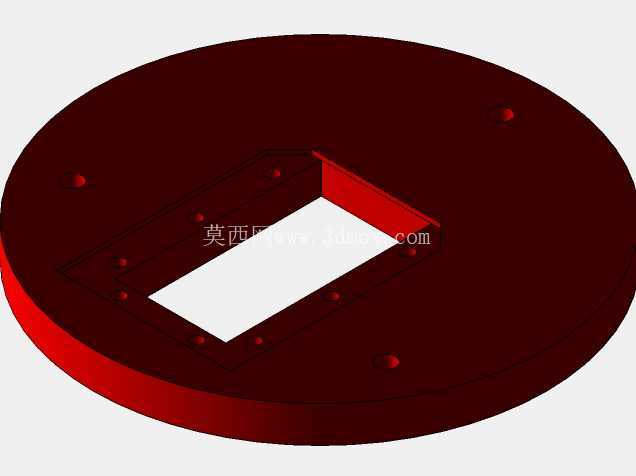

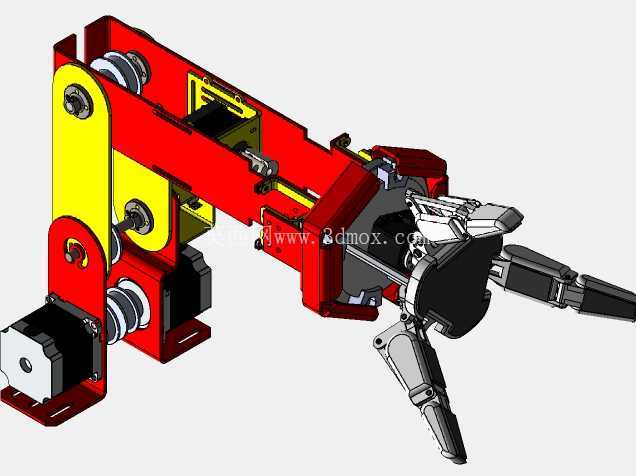

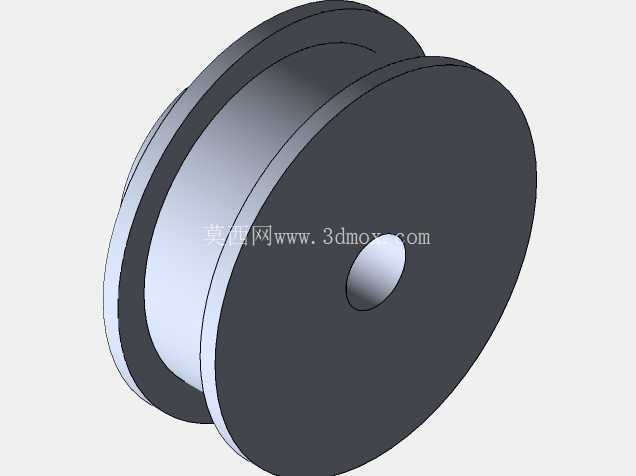

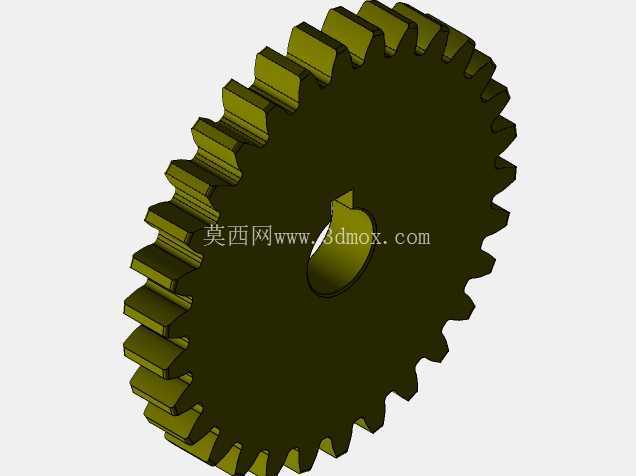

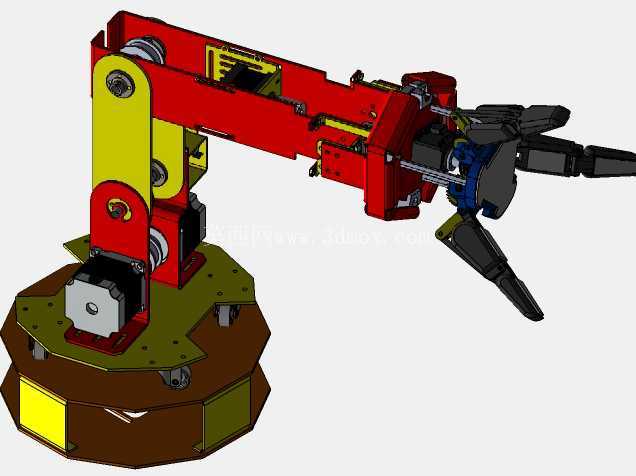

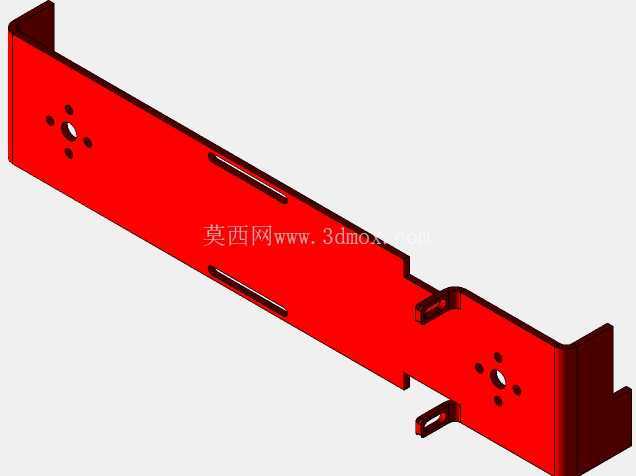

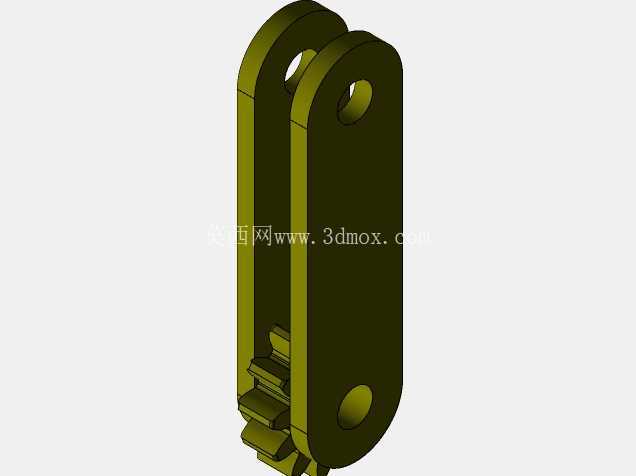

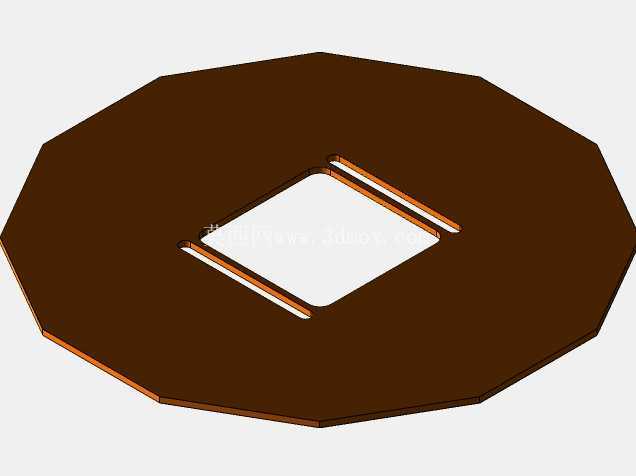

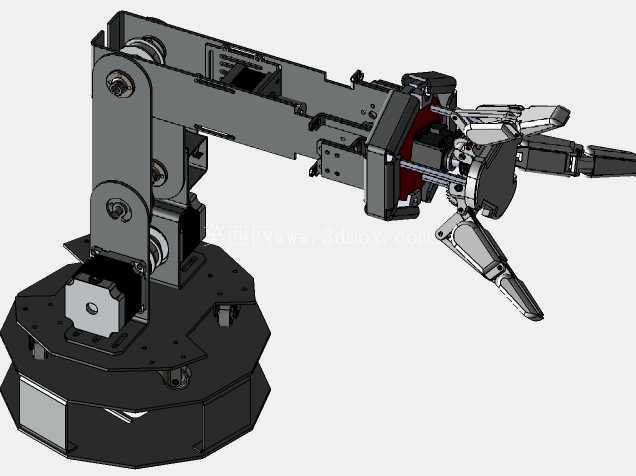

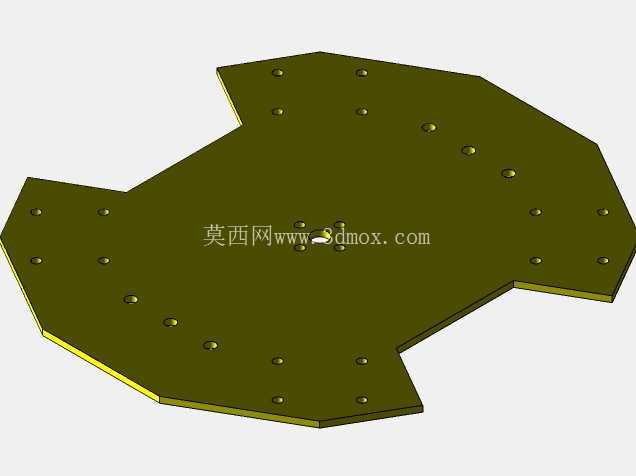

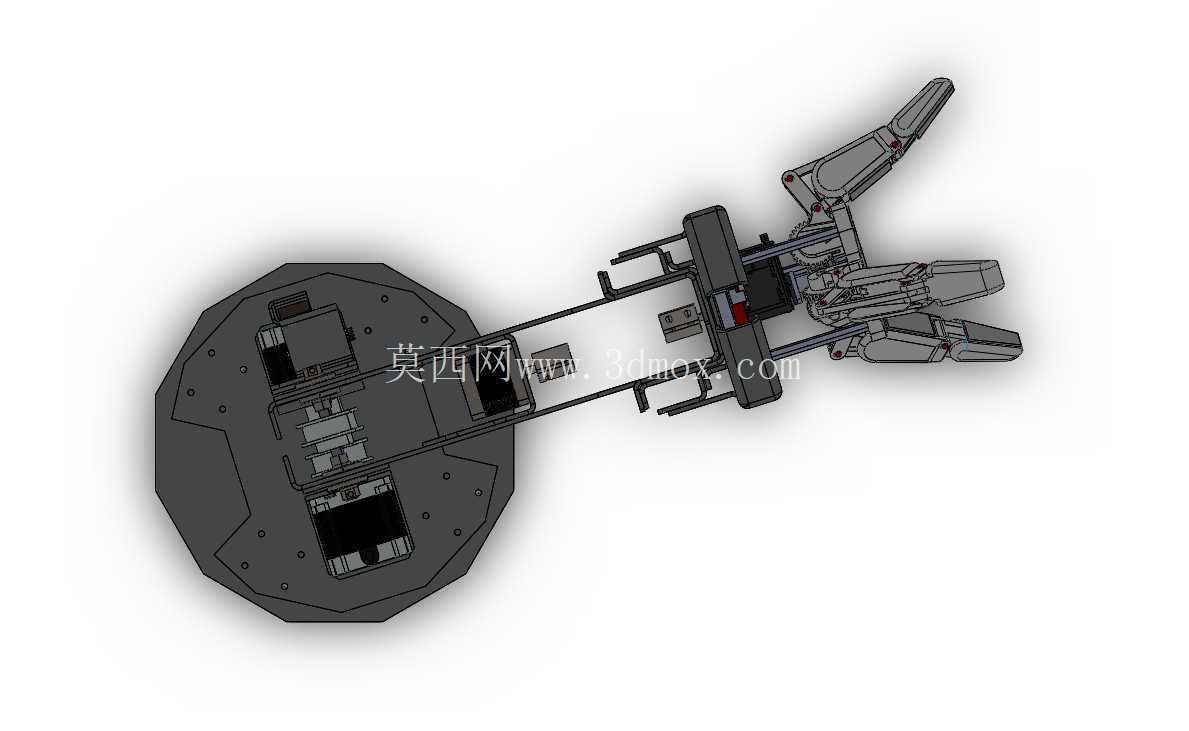

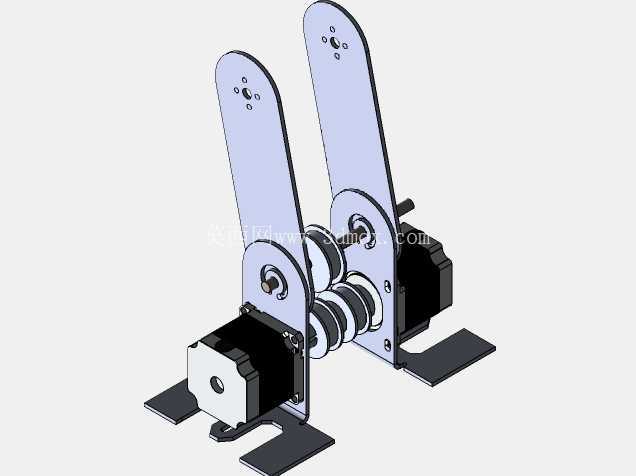

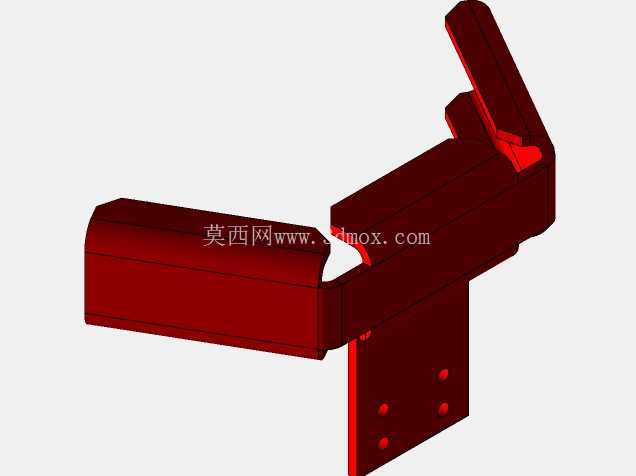

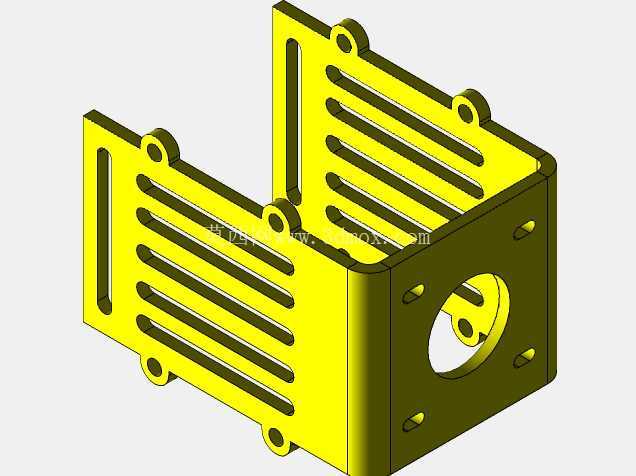

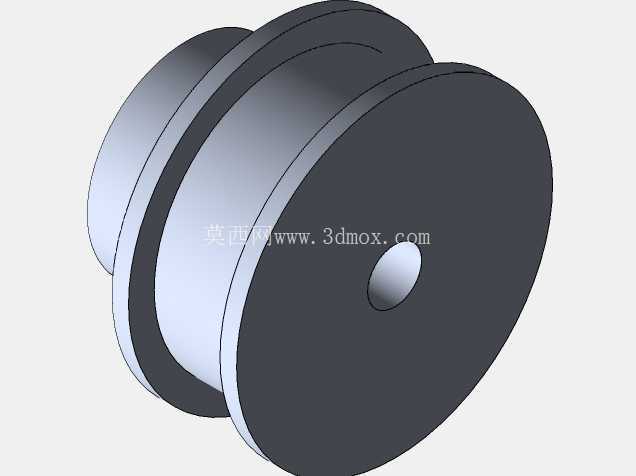

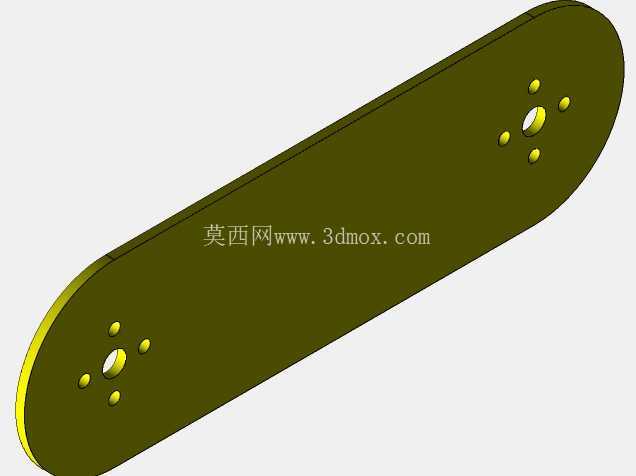

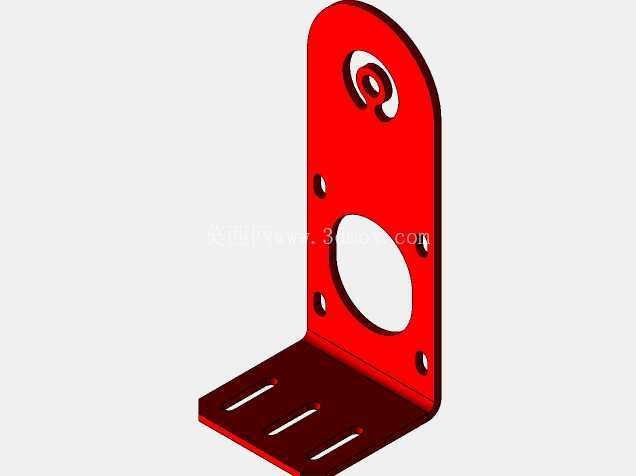

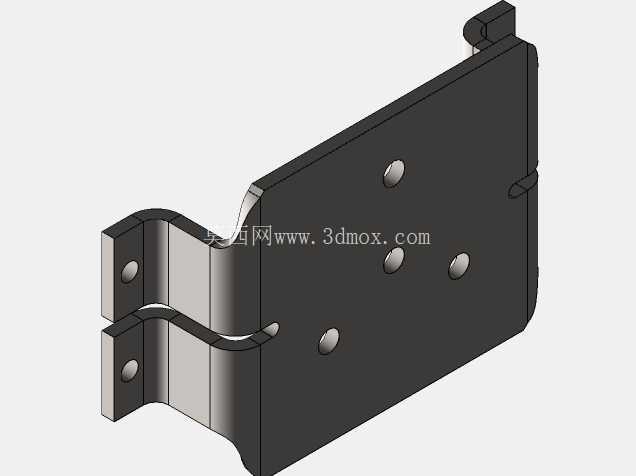

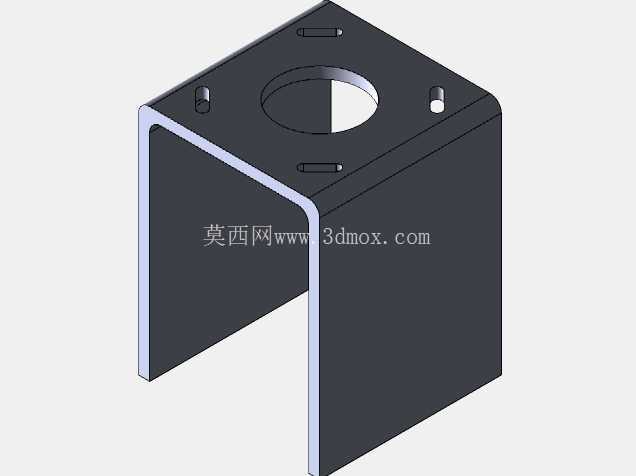

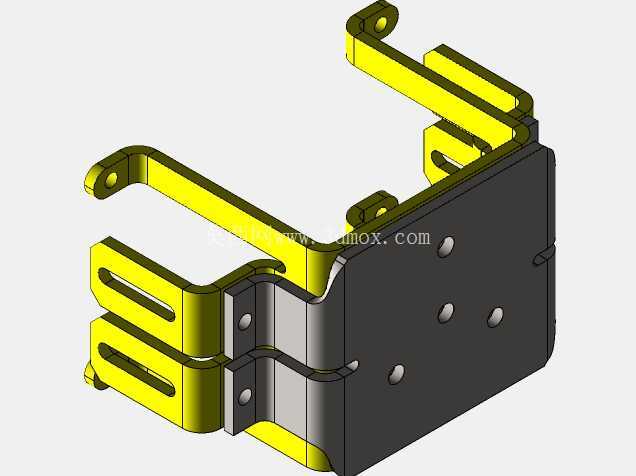

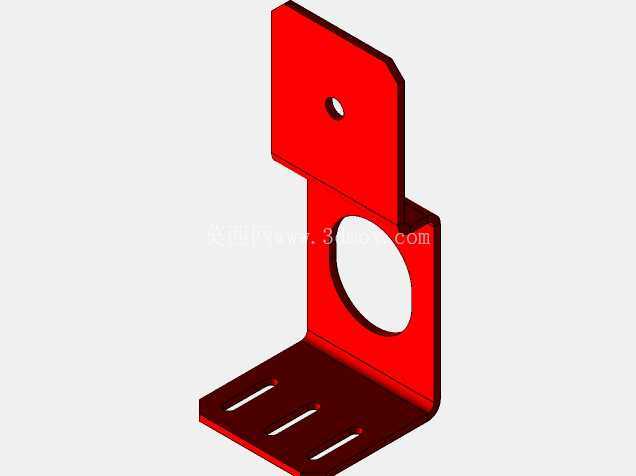

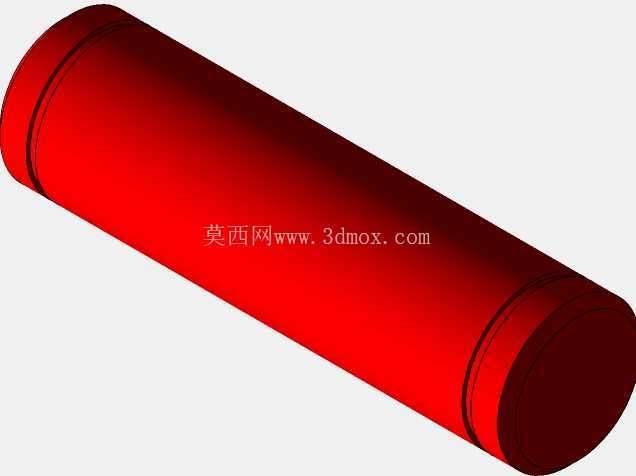

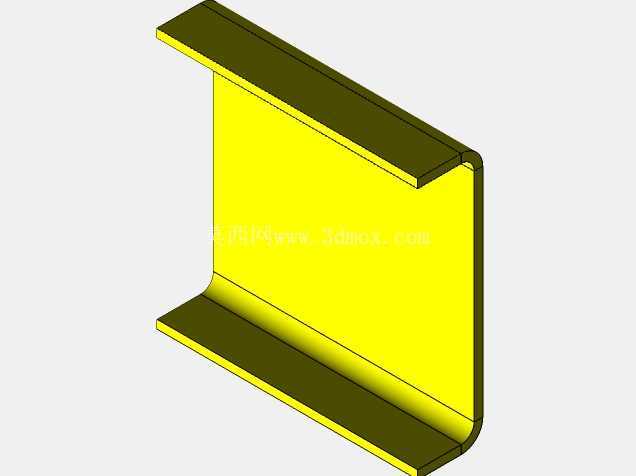

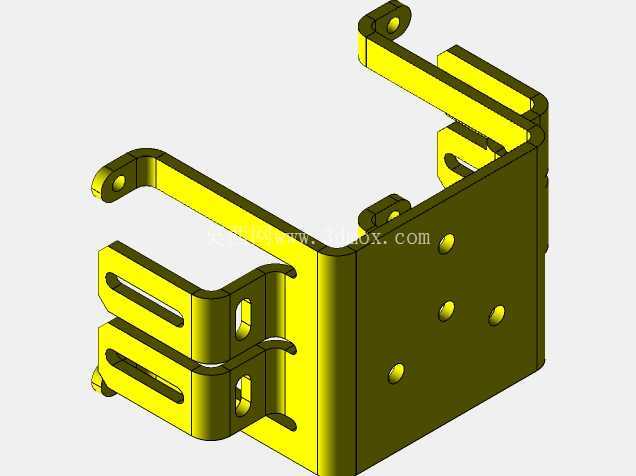

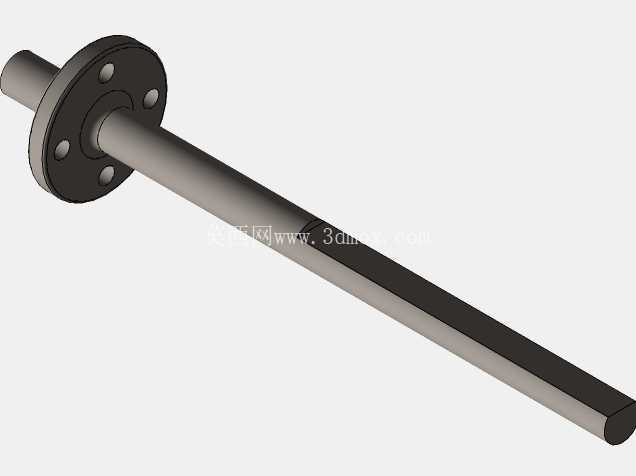

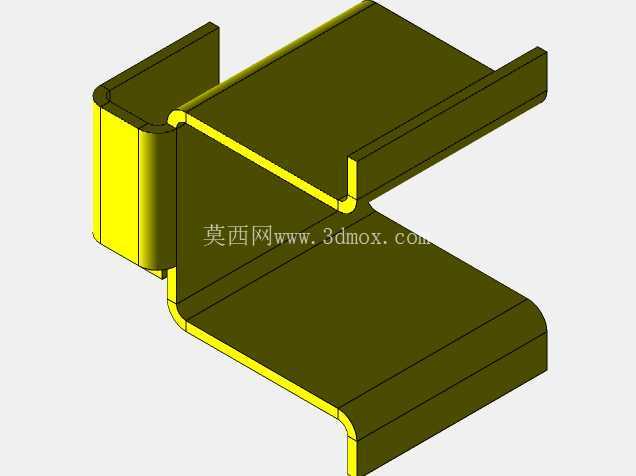

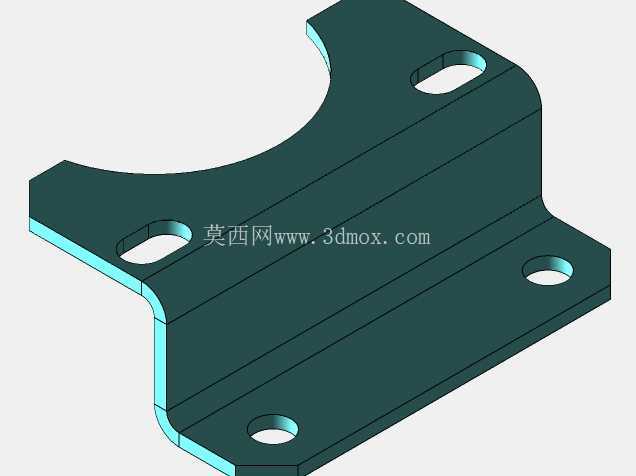

　　这款四轴夹持机械臂的结构设计，核心面向小型工位的物料转运、轻型工件上下料、教学实训演示这类场景，整体结构紧凑，适配桌面级安装空间，不需要额外占用大面积厂区场地，在小型加工单元、创客工坊、职业院校实训台都能找到适配的使用场景。从结构布局来看，底部采用带滚轮的支撑底座，既可以通过底座预留的安装孔位锁附在工作台面实现固定工位作业，也能依托滚轮实现短距离的工位挪移，适配小范围多工位切换的使用需求，底座的安装边界控制在较小的矩形范围内，不需要对原有工作台做大规模改造，常规的铝型材工作台、木质实训台都能满足安装承重要求。臂体部分采用多段式关节串联结构，四个运动轴分别覆盖底座回转、大臂俯仰、小臂俯仰、末端夹持器回转的运动维度，运动范围覆盖以底座中心为圆心的扇形作业区域，能够满足常规桌面范围内的工件取放、姿态调整需求，臂体的截面采用矩形空腔结构，在保证结构刚性的前提下尽可能降低整体自重，减少关节驱动端的负载余量要求，关节连接处采用内嵌式的传动件安装位，将传动齿轮、连接轴件都收纳在臂体空腔内部，既避免外露传动件带来的安全隐患，也能减少车间粉尘、切削液飞溅对传动部件的侵蚀。

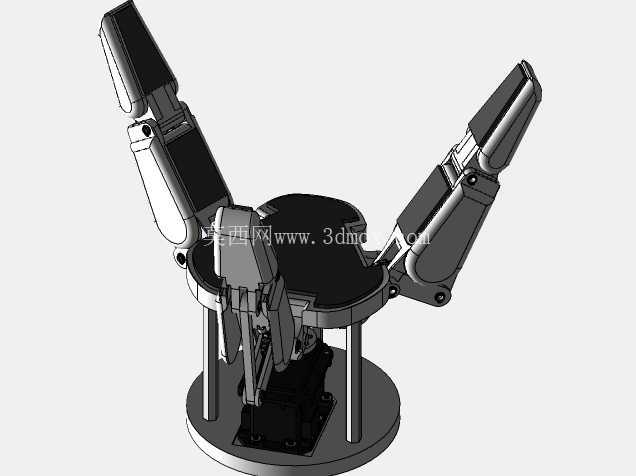

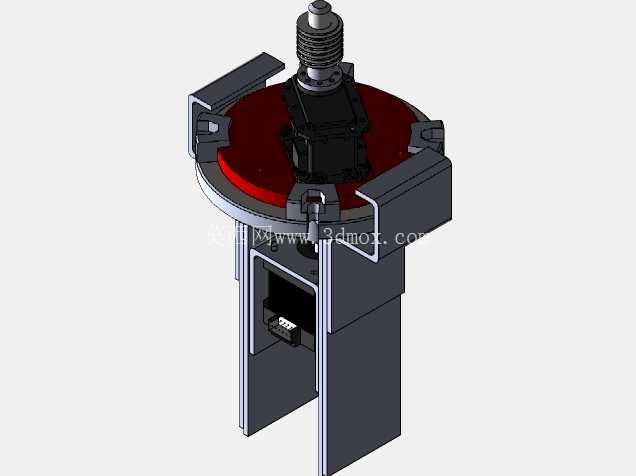

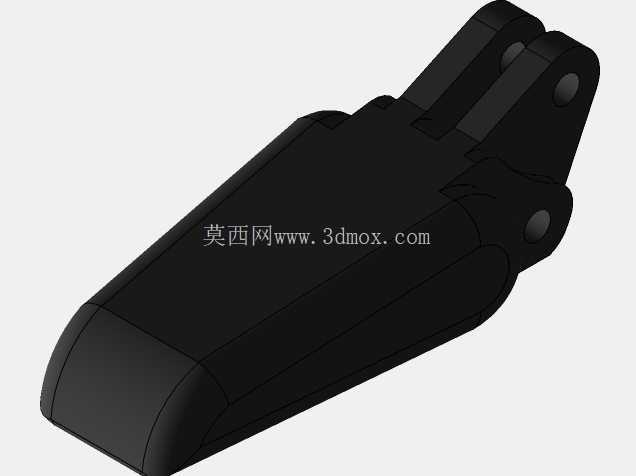

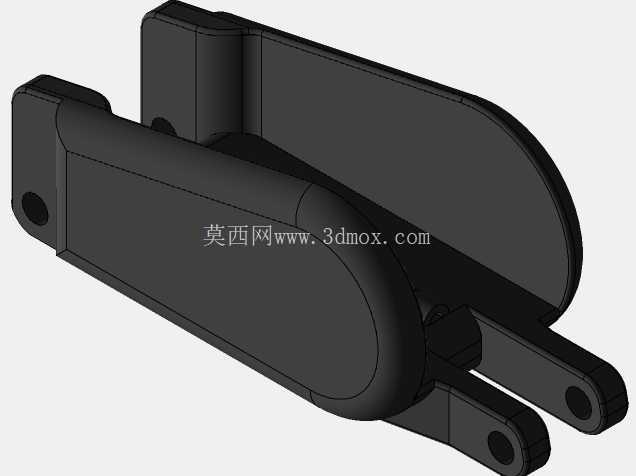

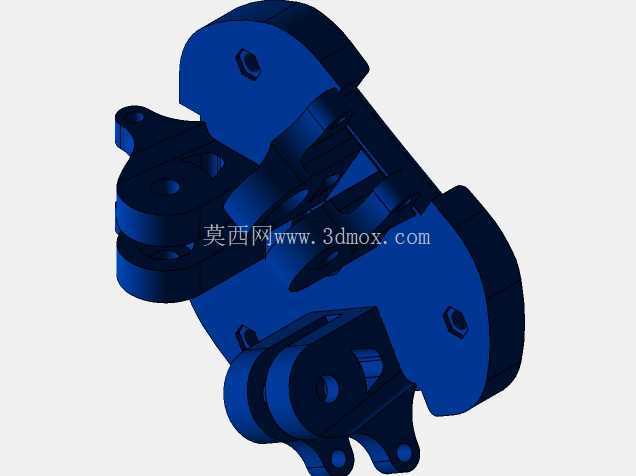

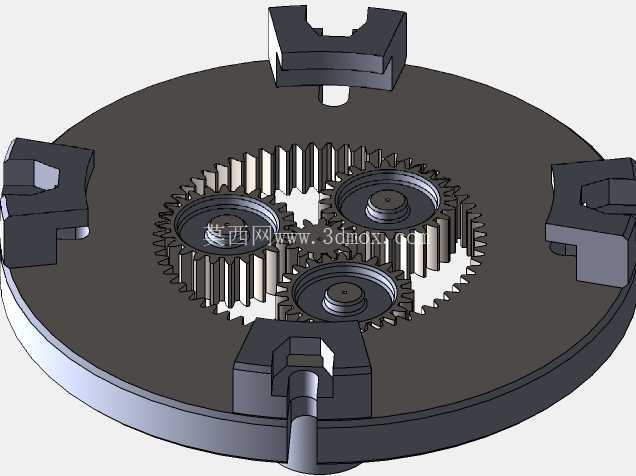

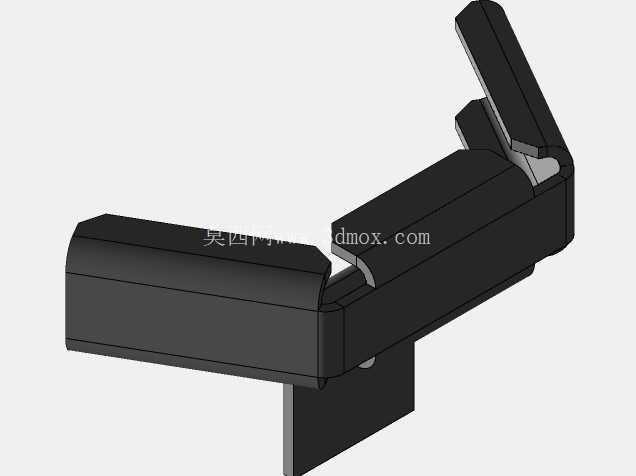

　　末端执行器采用三爪式夹持结构，爪指做了仿形的贴合面设计，能够适配圆柱形、矩形、不规则外形的轻型工件夹持，爪指的开合行程覆盖常见小型工件的尺寸范围，夹持接触面预留了软质衬垫的安装槽位，实际使用时可以根据工件材质更换橡胶、硅胶或者聚氨酯衬垫，避免夹伤工件表面，同时提升夹持摩擦力防止工件脱落。设计过程中优先考虑了零部件的加工工艺性，臂体的主要结构件都采用常规的板材铣削、型材切割工艺就能完成加工，没有特殊的异形曲面需要五轴加工，普通的三轴数控铣床、甚至桌面级雕刻设备就能完成大部分非金属原型件的制作，降低了原型制作的门槛。

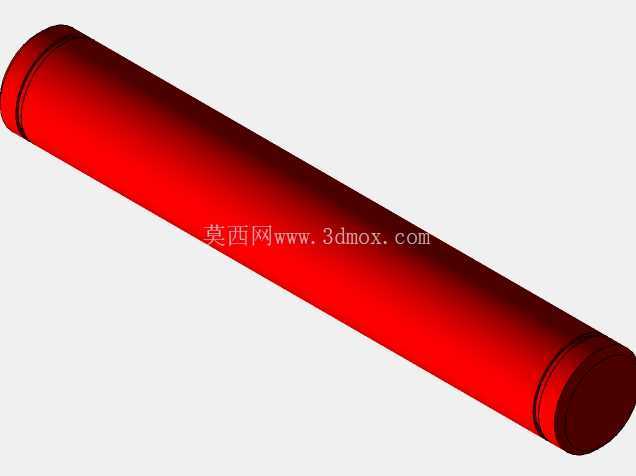

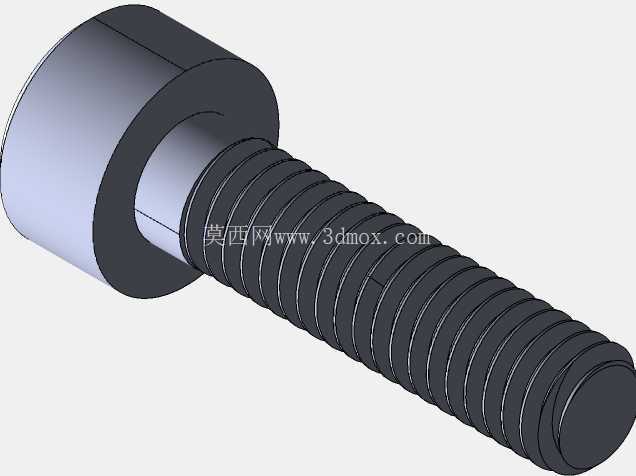

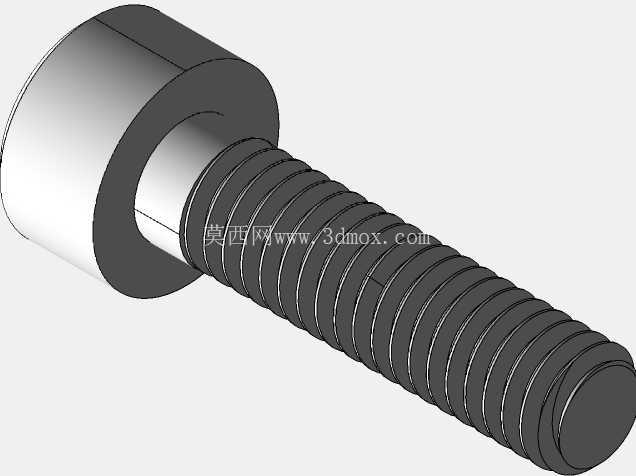

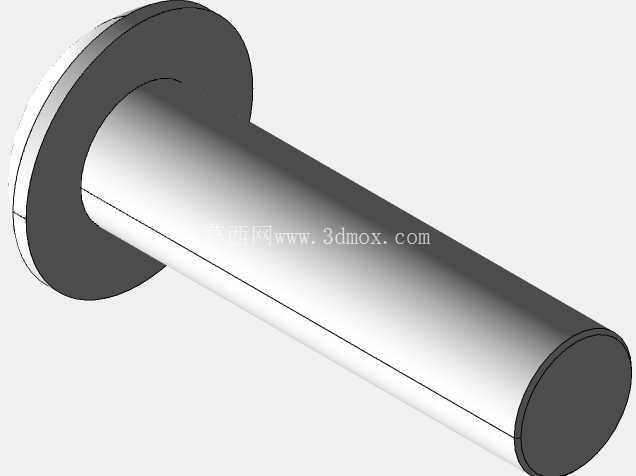

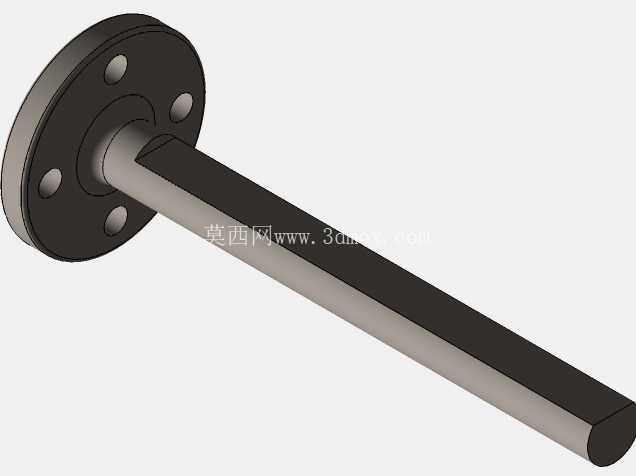

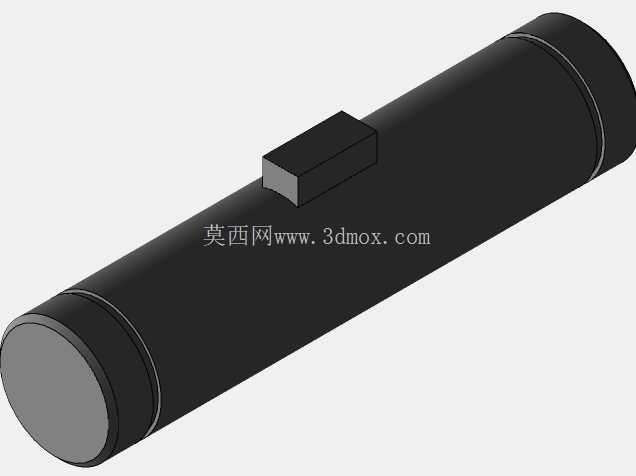

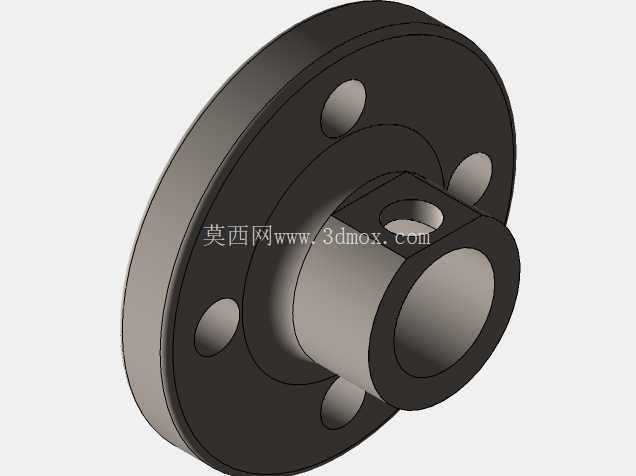

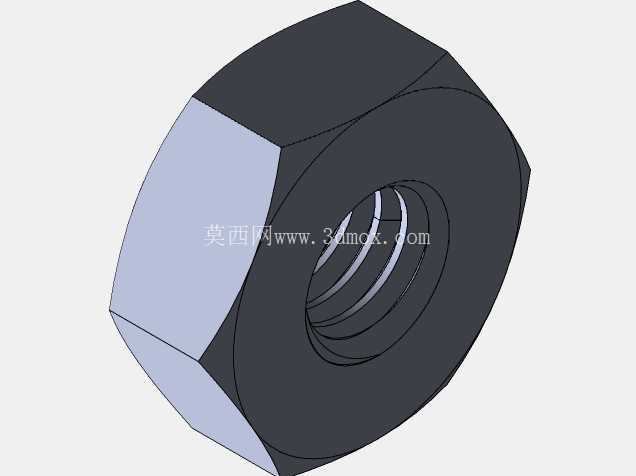

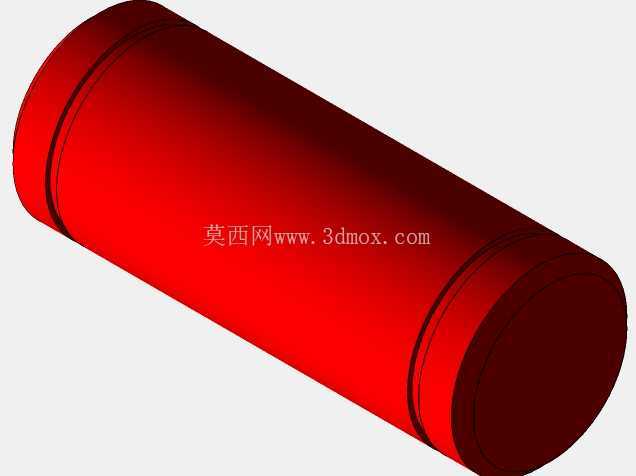

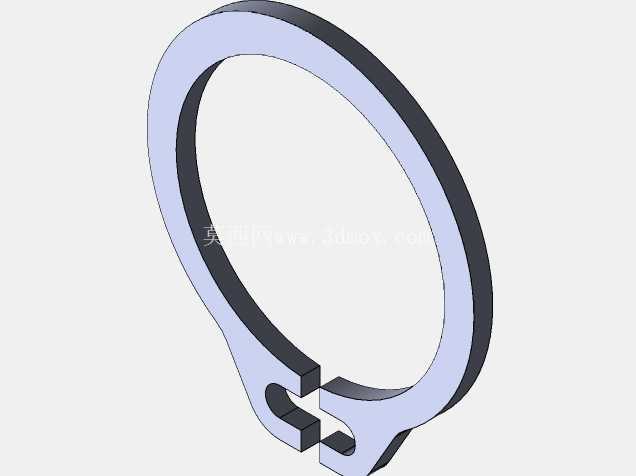

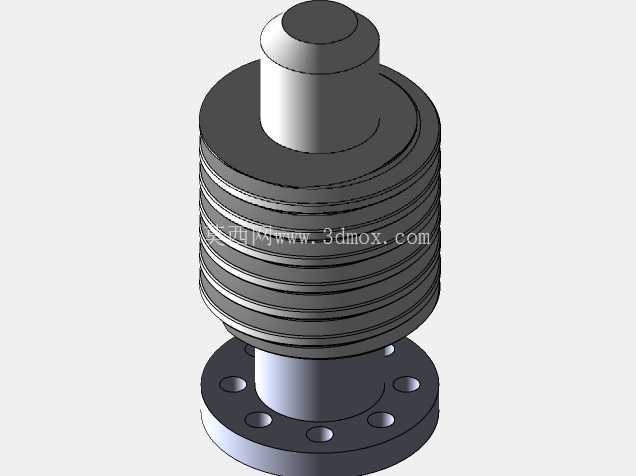

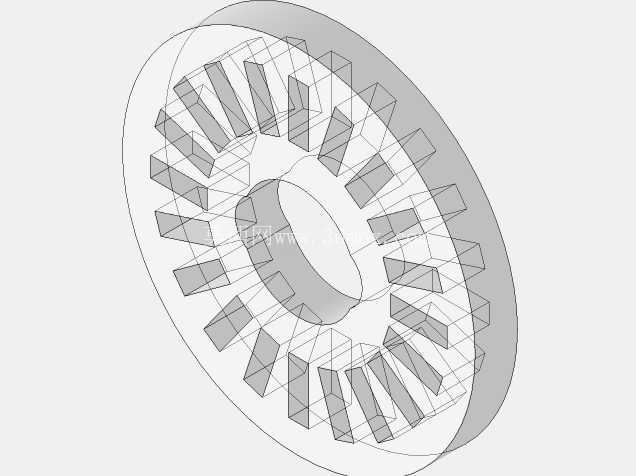

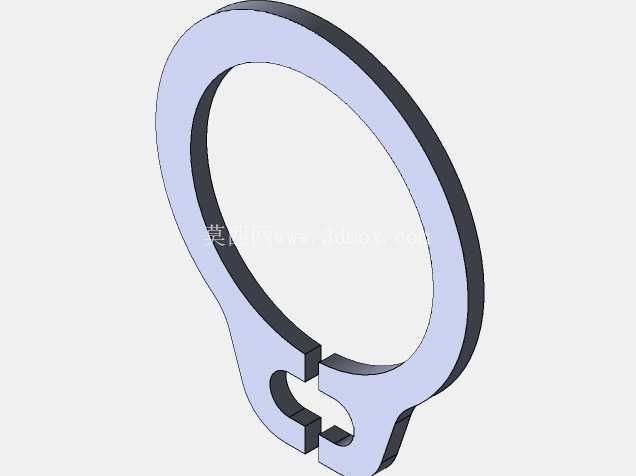

　　关节处的连接轴承都采用标准件选型，连接紧固件全部采用公制标准内六角螺丝，后期维护更换配件不需要单独定制非标件，能够大幅降低后期的运维成本。走线布局全部采用臂体内置走线槽设计，所有驱动线缆、信号线缆都从臂体内部的空腔穿过，从底座侧边的出线口引出，外部没有拖链或者外露线缆，避免运动过程中线缆剐蹭周边设备，也让整体外观更加整洁。从运动性能的设计边界来看，各关节的运动角度都做了机械限位结构，避免运动超程导致的结构碰撞，大臂和小臂的俯仰角度范围经过运动学仿真校核，在全行程范围内不会出现臂体自身干涉，也能保证末端夹持器在作业范围内的任意位置都能达到合理的姿态角度。

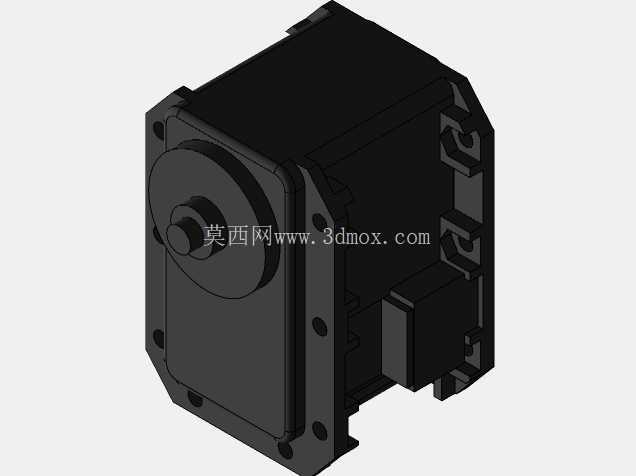

　　底座的配重经过重心校核，在臂体完全伸展、夹持额定负载的情况下，整体重心依然落在底座支撑面范围内，不会出现倾覆风险，不需要额外增加地脚固定就可以稳定作业，当然如果是高速运动的使用场景，依然建议通过底座预留的安装孔将整机锁附在工作台面，提升高速运动下的稳定性。这款结构的设计没有追求过高的负载参数，而是聚焦在轻型作业场景的实用性，所有结构细节都围绕易加工、易装配、易维护的方向优化，不管是用于教学场景下的机械原理演示，还是小型生产场景下的轻型工件转运，都能通过调整驱动件的选型匹配对应的性能需求，比如选用舵机作为驱动就可以满足教学演示、创客制作的低成本需求，选用伺服电机加谐波减速器的驱动方案就可以满足工业场景下的精度和寿命要求，结构本身具备很强的适配延展性。末端夹持器的爪指也采用快拆式设计，只需要拆卸两颗固定螺丝就可以更换不同形状的爪指，适配不同外形的工件夹持需求，比如更换尖爪可以拾取细小的电子元器件，更换平爪可以夹持方形的盒体工件，更换弧形爪可以稳定夹持轴类零件，不需要更换整个末端执行器就能拓展使用场景。臂体表面的安装孔位采用标准化的孔距设计，后期如果需要拓展视觉传感器、真空吸盘、力传感器等附件，都可以通过标准孔位直接安装，不需要额外在臂体上打孔改造，方便用户根据自身的使用需求做二次功能拓展。
