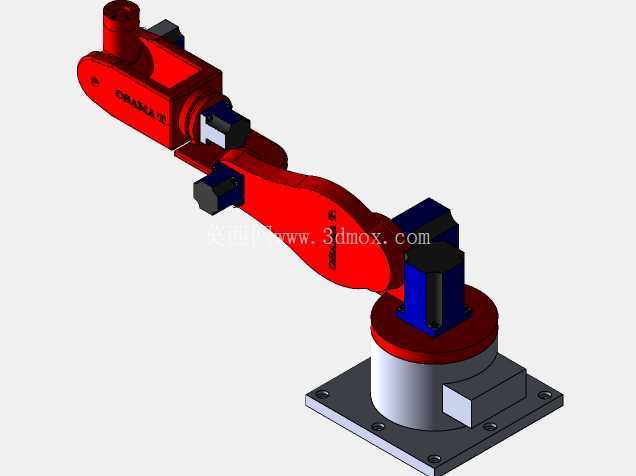

六轴多关节工业机器人手臂结构设计

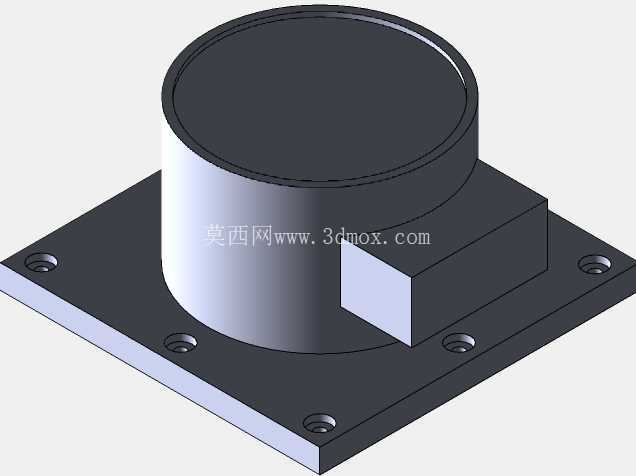

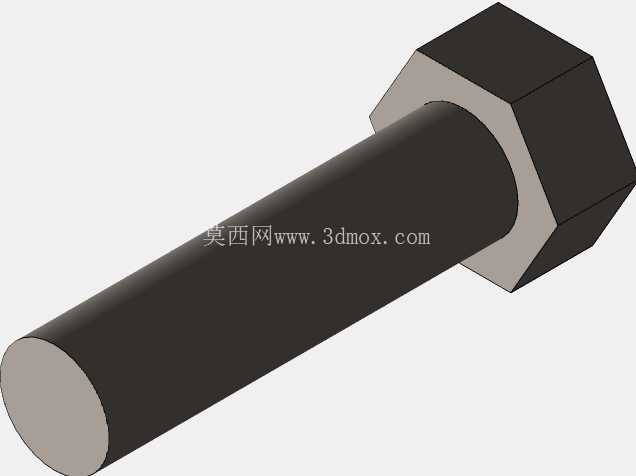

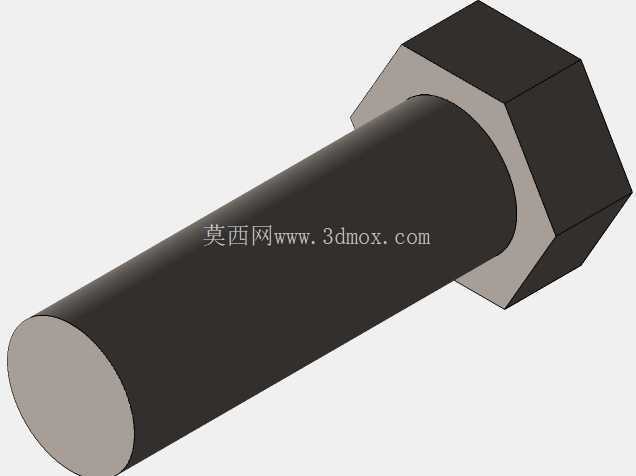

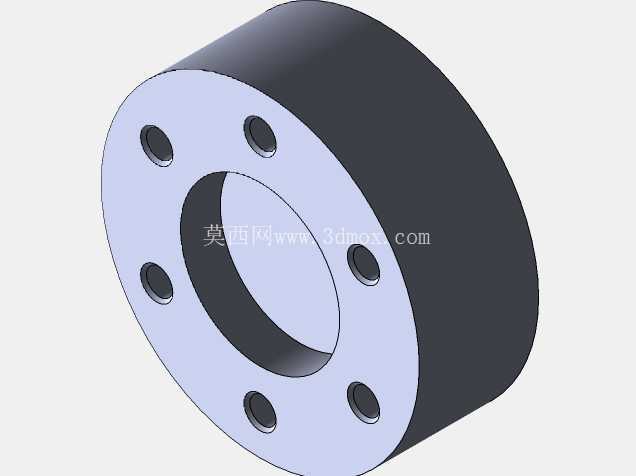

　　在3C电子装配、汽车零部件上下料、小型工件码垛、教学实训台搭建这类需要灵活调整作业位姿的场景里，多关节机械臂的结构合理性直接决定了整套工作站的落地可行性。这款六自由度机械臂的结构设计，完全围绕小负载作业场景的实际需求展开，没有冗余的结构堆砌，每一处关节的布局都对应实际作业中的动作需求。从安装边界来看，底部采用方形法兰安装座，四个安装孔位对称分布在底座四角，安装时可直接通过螺栓固定在型材机架或者钢制工作台面上，底座的回转支承结构承担整个臂体的水平回转动作，可实现360度无死角的水平方向姿态调整，适配工位周边不同角度的取放料需求。

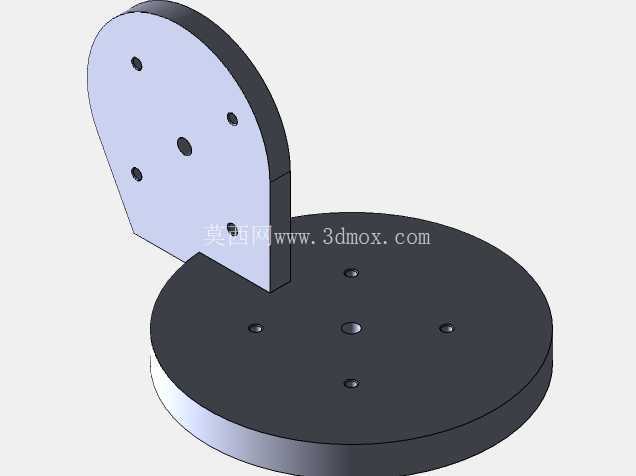

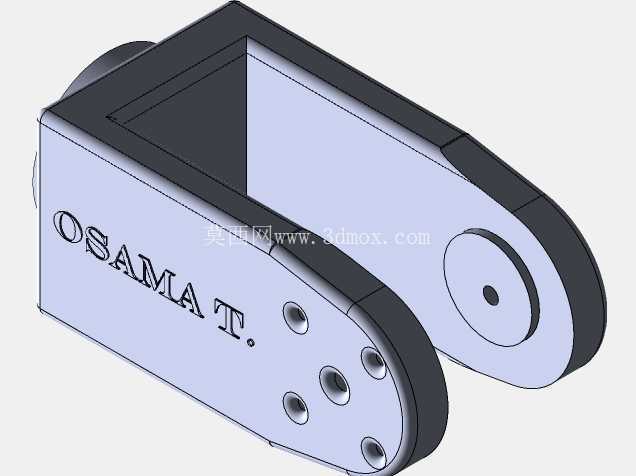

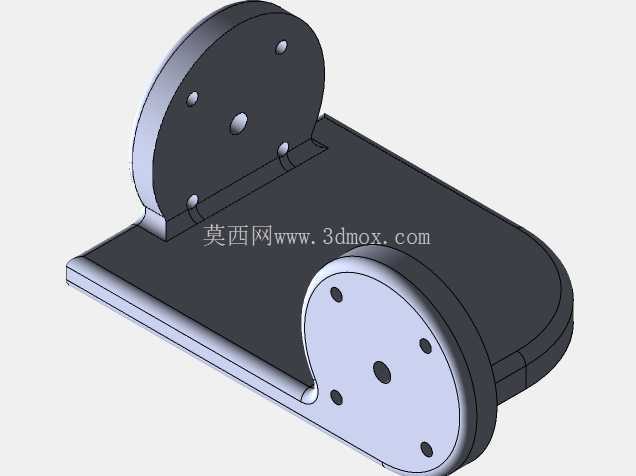

　　底座上方的腰座结构集成了第一关节的传动安装位，将动力输出部件的安装空间做了下沉处理，既降低了整个臂体的重心高度，提升运行时的稳定性，也避免了传动部件外露带来的安全隐患。大臂与腰座连接的第二关节，承担臂体整体的俯仰动作，关节处的限位结构做了内嵌式设计，可根据实际作业的上下行程需求调整机械限位块的位置，避免运行过程中出现臂体碰撞底座或者周边设备的问题。大臂与小臂连接的第三关节，负责小臂部分的俯仰调整，该关节的传动结构采用侧置布局，平衡了臂体前后段的重量分布，减少高速运行时的抖动问题。

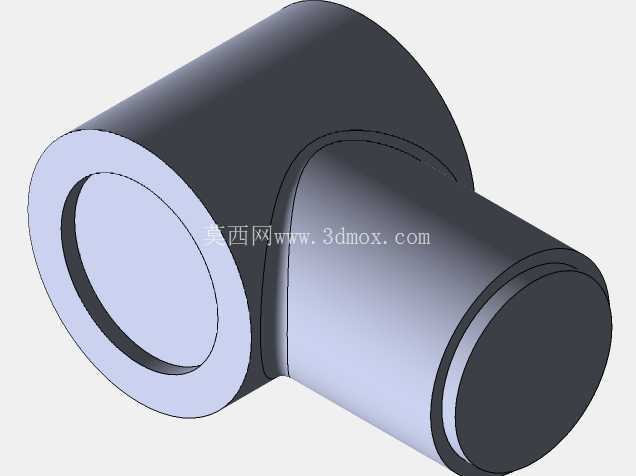

　　小臂末端的三个关节分别负责腕部的回转、俯仰以及末端执行器的旋转动作，三个关节紧凑布局在小臂前端，将末端的工作半径控制在合理范围内，同时保证末端可以调整到任意空间角度，满足复杂工件的取放、装配、喷涂等作业的位姿要求。从设计思路上看，整个臂体的连杆部分采用了等强度的结构设计，在保证结构刚性的前提下，尽可能削减了非受力区域的材料厚度，降低臂体自身重量，提升关节动力部件的负载利用率。关节连接处的端盖都做了密封槽设计，可加装密封圈阻挡车间内的粉尘、切削液进入关节内部，延长传动部件的使用寿命。走线槽全部内嵌在臂体的连杆结构内部，从底座到末端执行器的线缆全部从臂体内部穿过，避免臂体运行过程中线缆外露被剐蹭、拉扯，提升设备运行的可靠性。

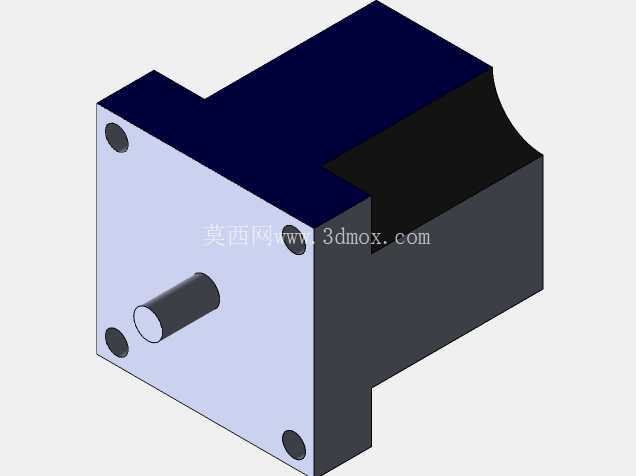

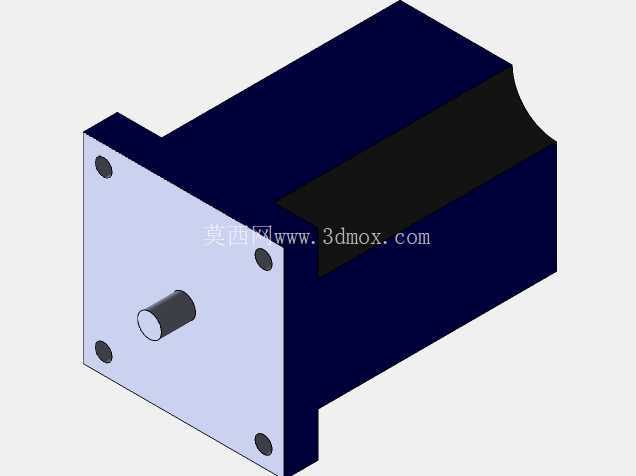

　　实际应用中，这款机械臂可适配不同类型的末端执行器，加装气动夹爪可完成工件的抓取搬运，加装吸盘可完成轻薄板材、包装盒的取放，加装焊枪可完成小型工件的焊接作业，加装涂胶头可完成密封涂胶工序，适配性覆盖了大部分轻工业自动化场景的作业需求。安装时需要注意，底座安装面的平面度公差需要控制在0.1mm以内，避免安装面不平导致底座受力变形，影响关节回转的精度；臂体组装时需要调整各关节的预紧力，既不能过紧导致关节转动卡顿、增加动力损耗，也不能过松导致关节间隙过大，影响末端的定位精度。整个臂体的工作半径覆盖从底座中心向外延伸的环形作业区域，在额定负载下，末端重复定位精度可满足大部分通用自动化作业的要求，不需要额外加装复杂的精度补偿结构，降低了整套设备的制造成本与维护难度。关节处的动力安装位预留了标准的安装接口，可根据实际负载需求选配不同功率的伺服动力部件，不需要对臂体结构做二次修改，适配不同成本预算、不同负载要求的项目场景。
