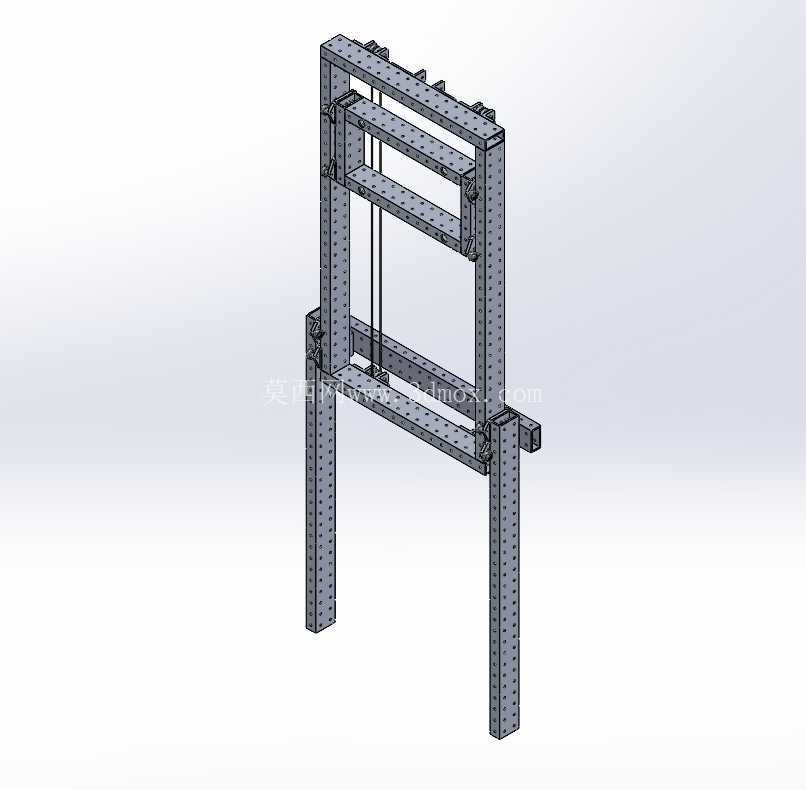

FRC竞赛用框架式垂直升降电梯结构

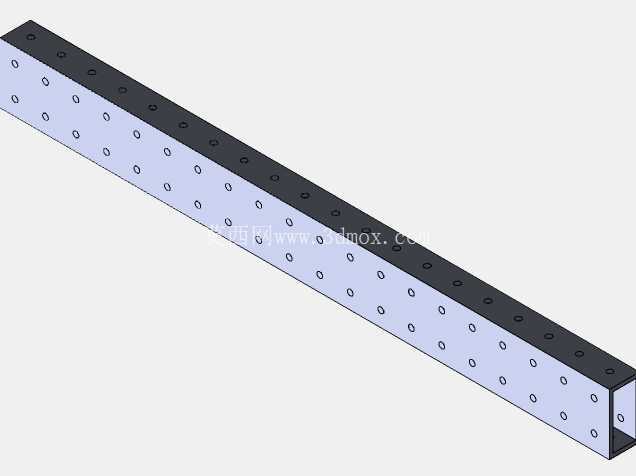

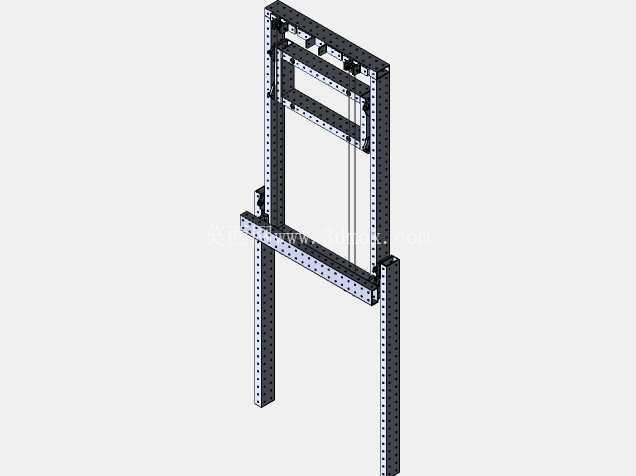

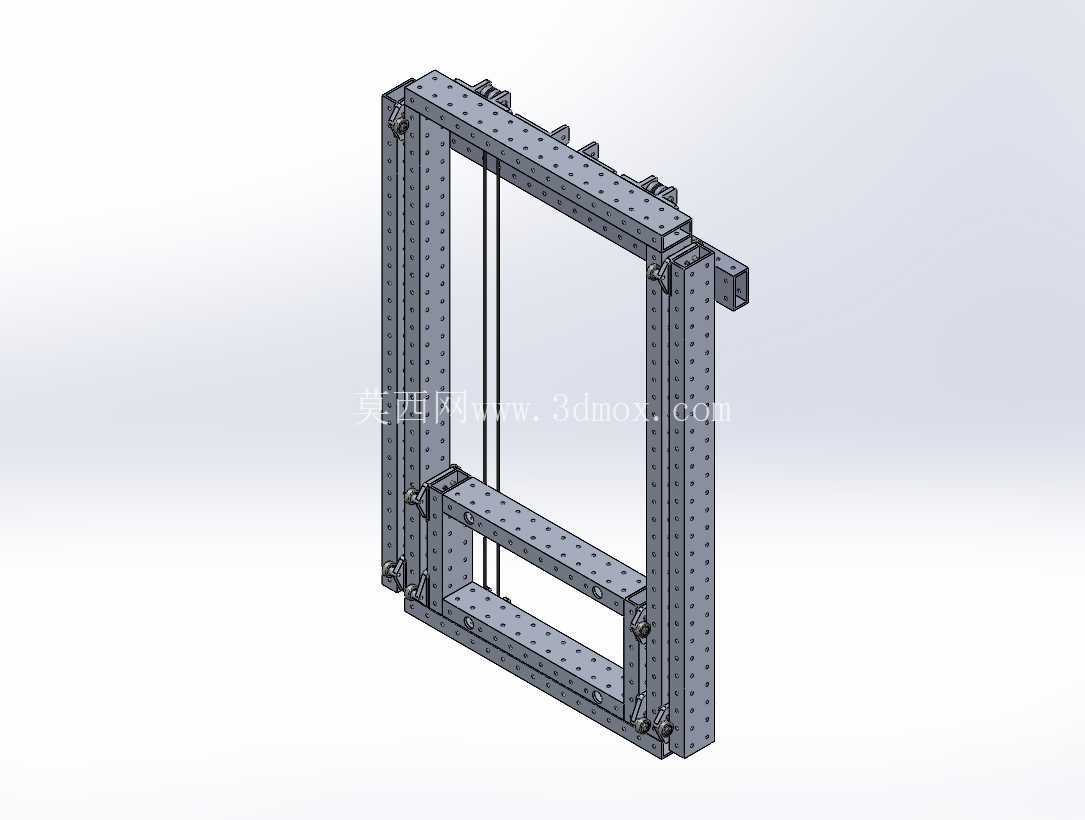

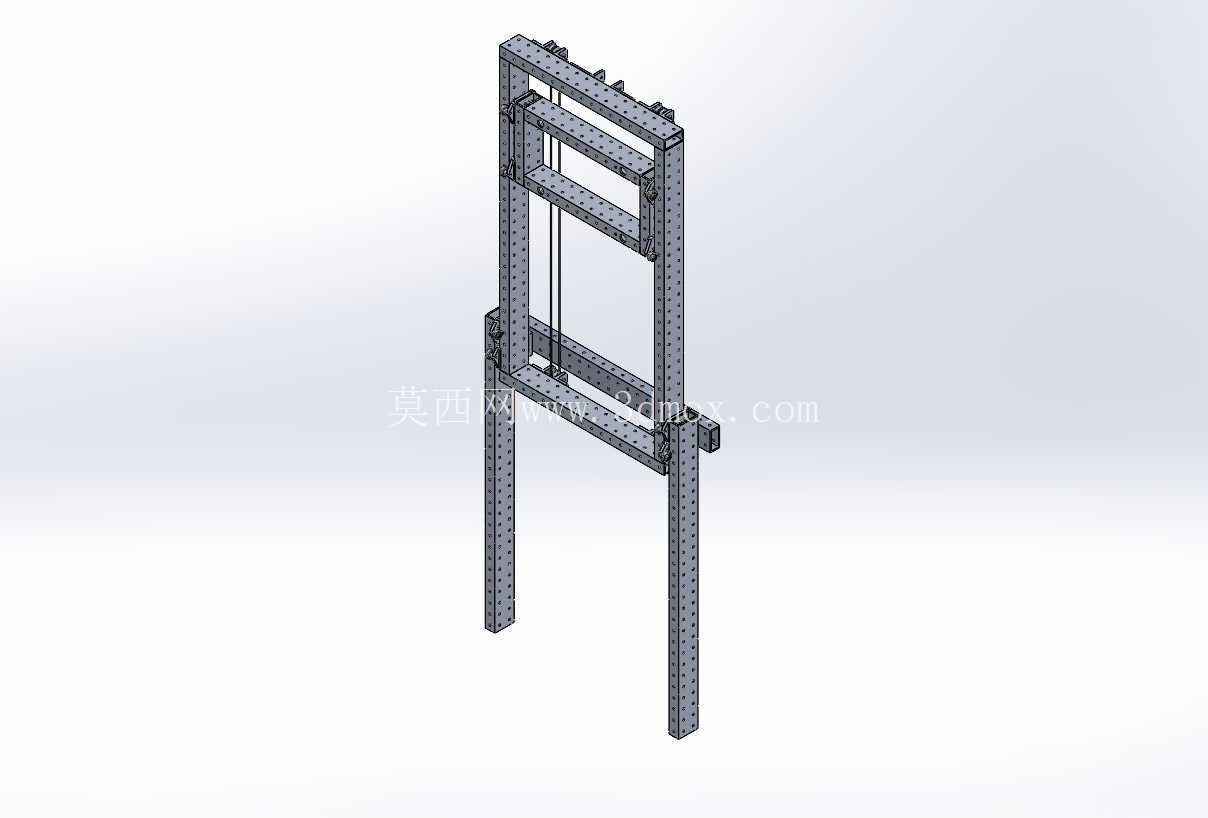

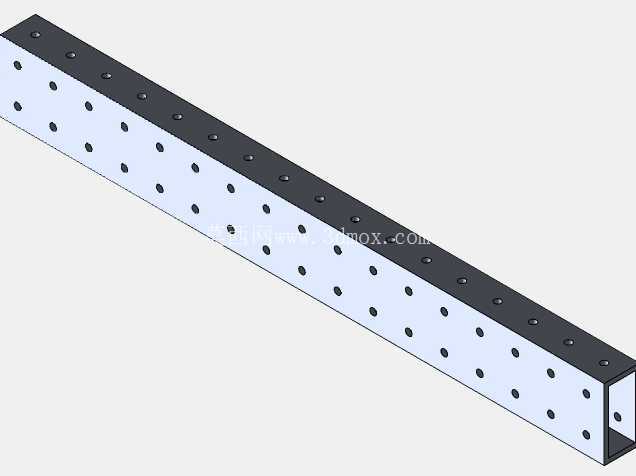

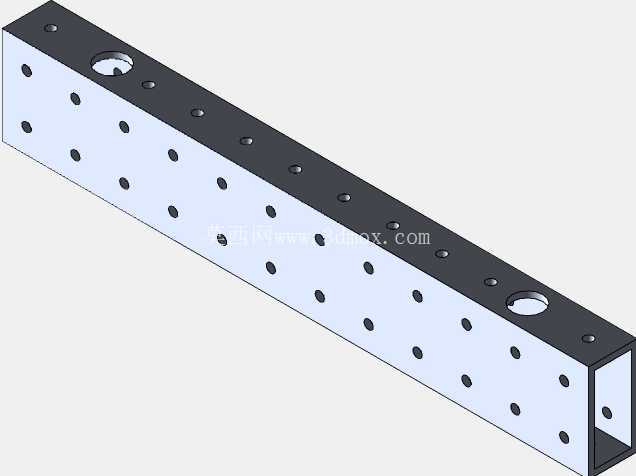

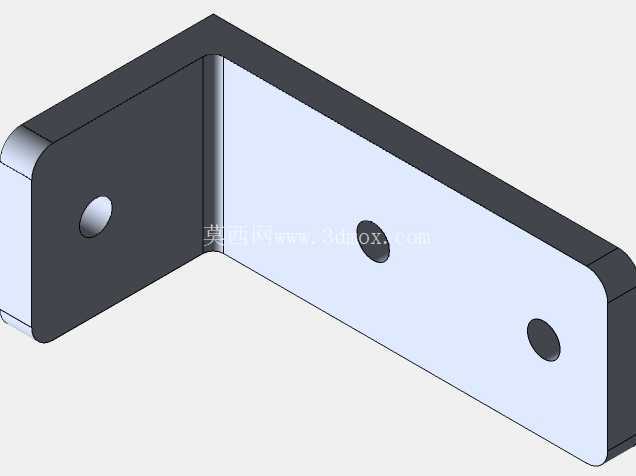

　　该结构为面向青少年机器人竞赛场景设计的垂直升降执行机构，核心功能是在竞赛场地限定空间内完成指定负载的垂直抬升、定点停靠与精准投放动作，适配竞赛任务中需要将物料搬运至不同高度平台的作业需求。整体采用双侧立柱加多层滑动托架的框架式布局，主支撑结构选用标准孔系工业铝型材搭建，型材表面的等距安装孔可根据实际负载需求、行程要求灵活调整托架安装位置与导向轮固定点位，无需额外定制加工连接件即可完成结构改型，适配不同赛季的任务规则调整。

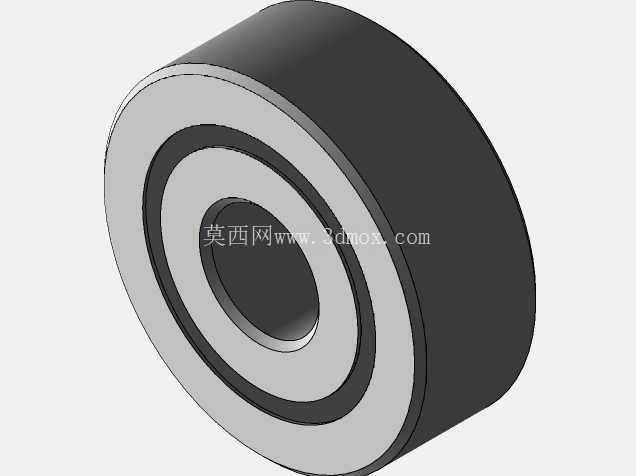

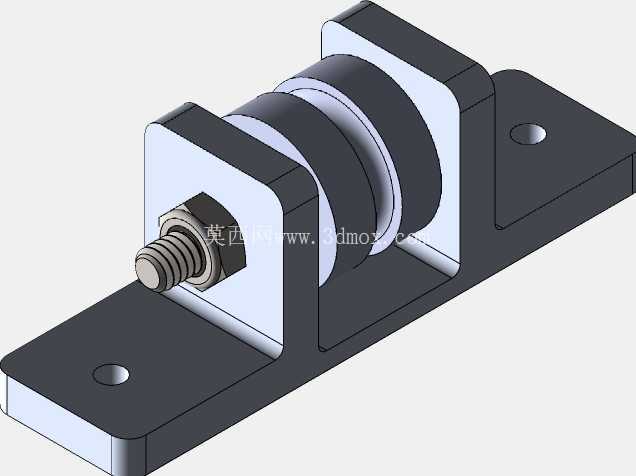

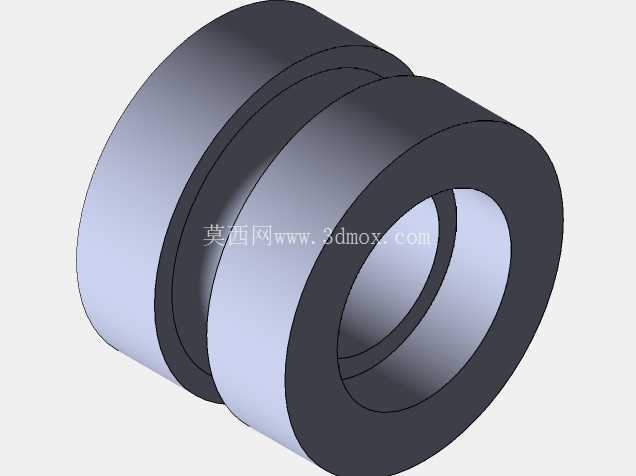

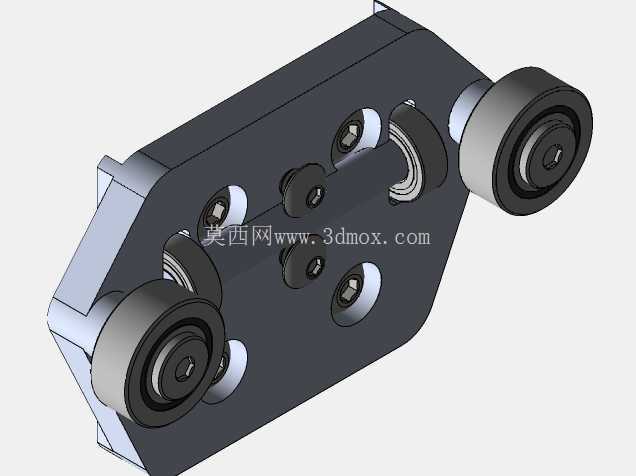

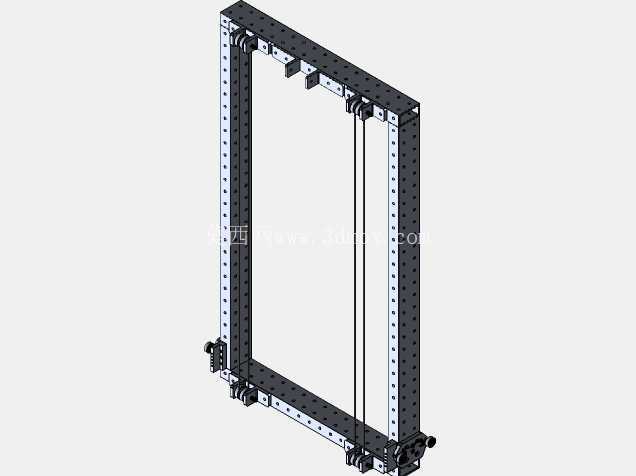

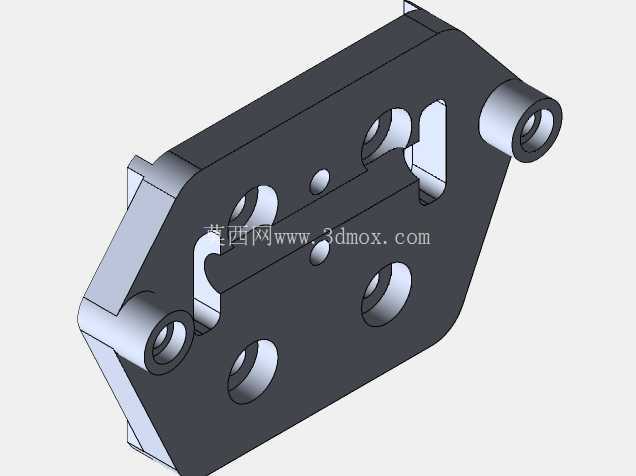

　　导向系统采用双侧对称布置的滑动副，在托架与立柱接触的四个边角位置设置低摩擦导向轮，轮体与立柱型材的凹槽面贴合，既限制托架在水平方向的窜动，又将升降过程中的滑动摩擦转化为滚动摩擦，降低驱动端的负载损耗，保证升降动作的顺畅性，避免卡滞问题影响竞赛动作执行效率。驱动端预留了绳索牵引的安装接口，可适配常规的卷扬式驱动布局，将驱动电机固定在框架底部的安装位，通过绳索牵引托架沿立柱做垂直往复运动，框架顶部设置有定滑轮安装座，可根据绳索走向调整滑轮位置，保证牵引绳索始终处于垂直受力状态，避免偏载导致的绳索磨损加剧、托架运行卡顿问题。

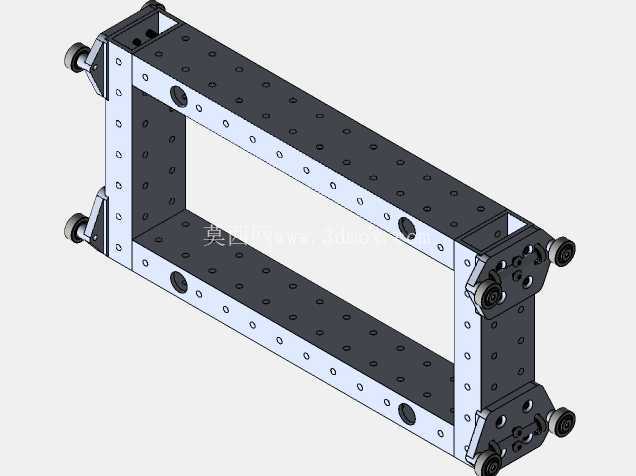

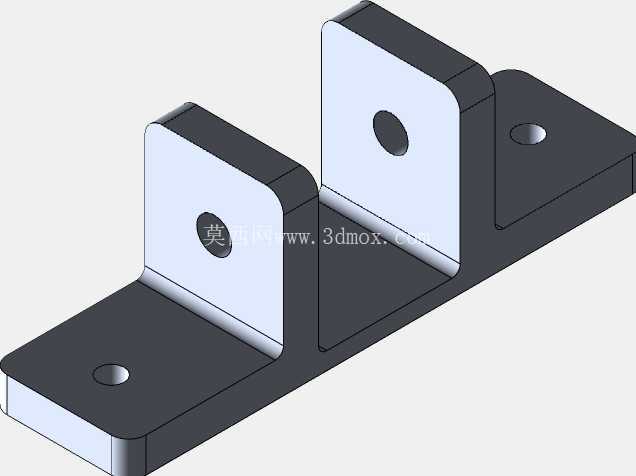

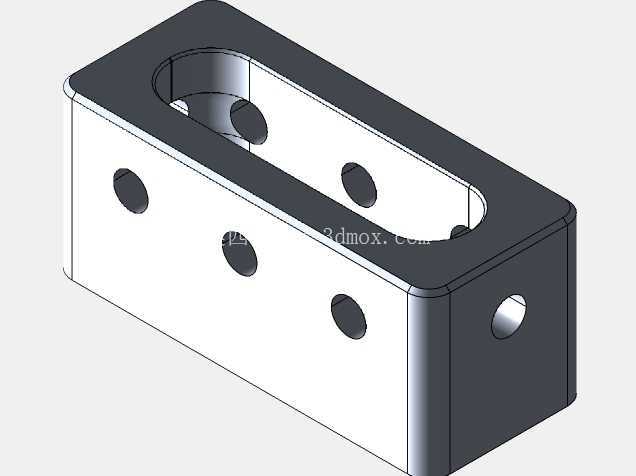

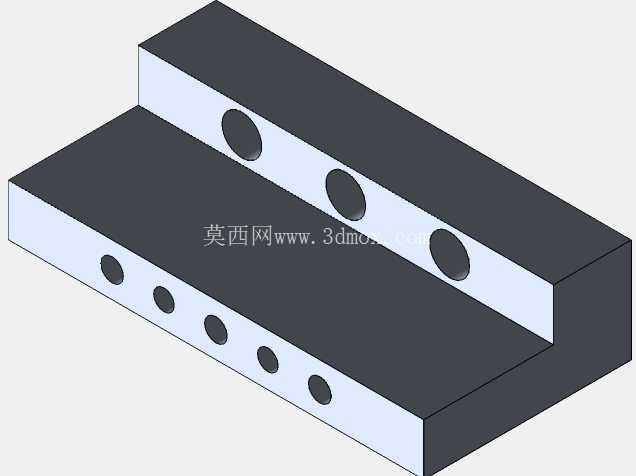

　　从安装边界来看，整体结构采用窄型立式布局，横向占用空间较小，可直接集成在竞赛机器人的底盘框架上，底部安装面预留了与标准竞赛机器人底盘连接的固定孔位，无需额外制作过渡连接板即可完成装配，立柱高度可根据竞赛任务的最高抬升需求做截短调整，不会破坏整体结构的受力稳定性。托架部分采用分层式设计，每层托架都预留了通用安装孔系，可根据需要搭载的物料类型、执行末端结构灵活固定载物台、夹持机构等功能组件，托架的滑动连接座采用分体式设计，磨损后可单独更换，无需整体拆解升降结构，降低日常维护的拆装工作量。

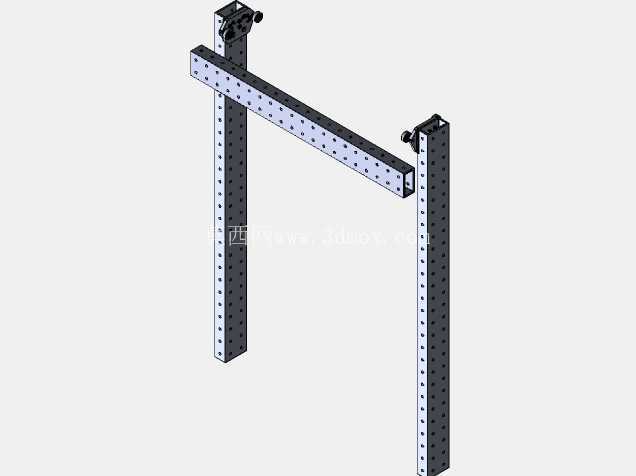

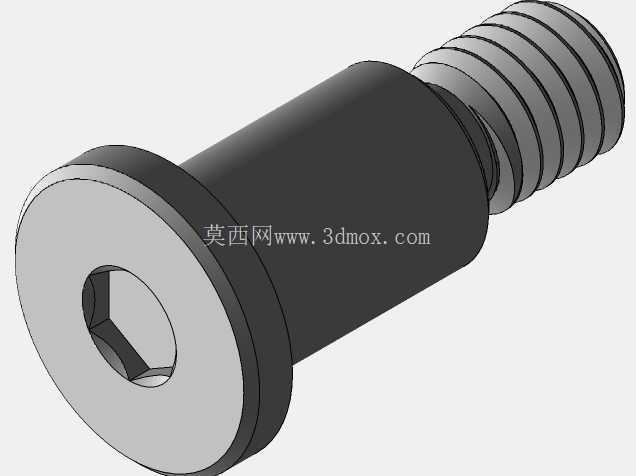

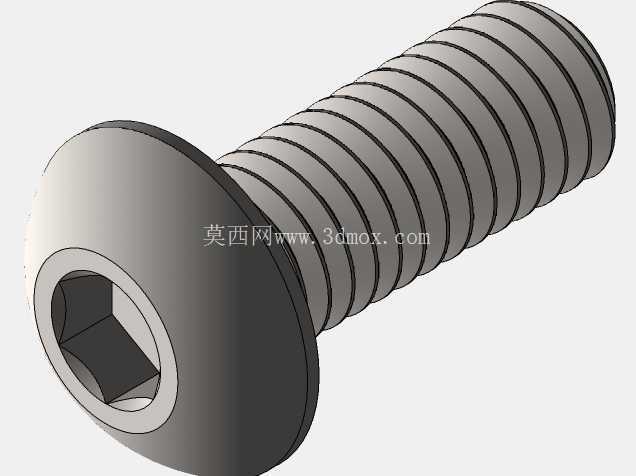

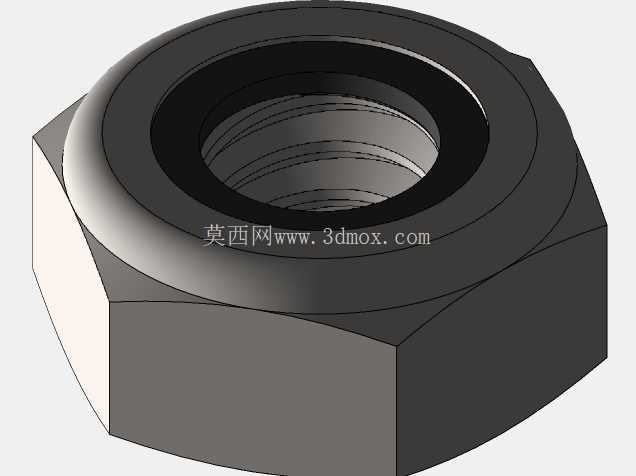

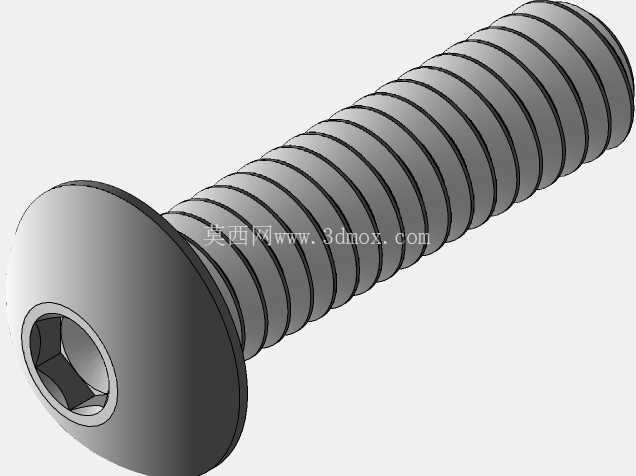

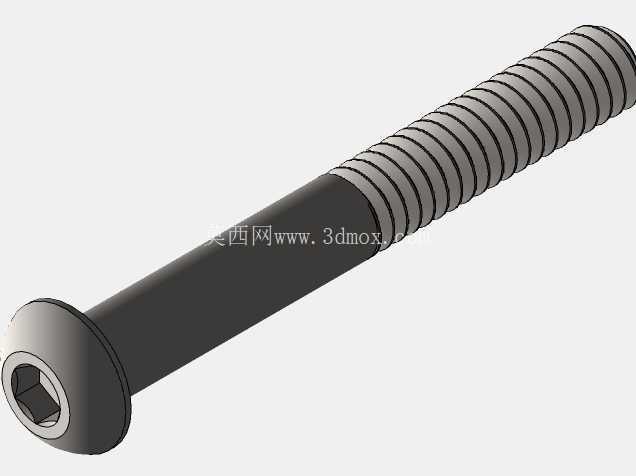

　　结构设计过程中充分考虑了竞赛场景下的快速拆装需求，所有连接点位均采用标准紧固件连接，无需专用焊接或粘接工艺，参赛人员可在短时间内完成整机组装与调试，同时铝型材的自重较轻，不会给竞赛机器人的底盘带来过大的负载压力，保证机器人整体的移动灵活性。在受力设计上，双侧立柱的底部做了加强连接处理，通过底部横梁将两根立柱连接为整体框架，避免单侧受力时出现立柱外倾的问题，顶部同样设置连接横梁，保证框架整体的刚性，减少升降过程中托架的晃动量，提升停靠位置的精度，满足竞赛任务中对物料投放位置的精度要求。该结构除了适配机器人竞赛场景外，其设计思路也可迁移至小型自动化生产线的轻型物料垂直输送工位，作为小型立式提升机构的基础框架使用，针对不同的负载需求调整型材规格、导向轮参数与驱动功率即可快速衍生出适配不同工况的变体结构。
