辐条式直齿圆柱传动齿轮结构设计

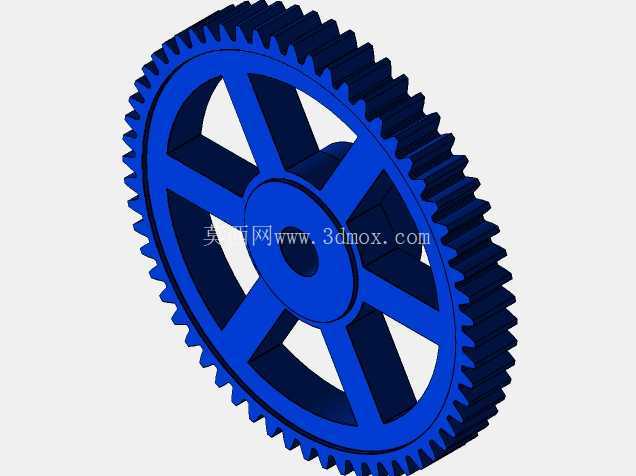

　　这款直齿圆柱齿轮的结构设计，核心围绕中低速动力传动场景的轻量化需求展开，在常规闭式齿轮传动的应用场景里，这类辐条式结构的齿轮多适配中心距120-200mm区间的传动副，常见于轻工输送设备、小型农用机械的动力传递链路，也可作为小型机床进给机构的末端传动件使用。不同于实体轮辐的齿轮结构，这款齿轮采用六根对称分布的辐条连接轮毂与轮缘，在保证轮体结构刚度满足传动载荷要求的前提下，大幅削减了轮体自身重量，降低了传动过程中转动惯量带来的启停冲击，对于需要频繁正反转的传动工位，这种结构能有效减少轴系承受的附加动载荷。

　　从设计逻辑上看，轮齿部分采用标准渐开线直齿齿形，齿向无螺旋角，安装时无需额外调整轴向啮合位置，对装配公差的宽容度更高，适合维护频次较低、现场装配条件有限的应用场景。轮毂部分设计为等直径通孔结构，可直接与平键连接的传动轴配合，轮毂轴向长度略大于轮缘宽度，能保证与轴的配合接触面积足够，避免传动过程中出现轮体偏摆。轮缘部分的厚度经过载荷校核，在额定扭矩传递工况下，轮缘根部的弯曲应力处于材料许用应力区间内，不会出现轮缘开裂的失效问题，辐条与轮缘、轮毂的连接位置均做了圆弧过渡处理，减少应力集中带来的疲劳失效风险，这一点对于长期承受交变载荷的传动件来说尤为关键。

　　在安装边界上，这款齿轮的轴向定位可通过轴肩与轴用挡圈配合实现，无需额外设计定制化的定位结构，径向安装时需要保证齿面与配对齿轮的啮合接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，才能保证传动平稳性，降低运行过程中的齿面磨损。实际应用中，这类齿轮的润滑方式可采用脂润滑或者飞溅润滑，若安装在开式传动场景下，需要额外加装防尘护罩，避免硬质颗粒进入啮合齿面造成磨粒磨损。从建模逻辑上看，齿形部分通过渐开线方程生成精确齿廓曲线，阵列后完成轮齿切除，轮体部分的辐条结构采用对称拉伸后阵列的方式生成，所有过渡圆角均按照机械设计手册的推荐值设置，既满足加工工艺要求，也避免了应力集中点的出现。

　　不同于高精度磨齿的重载齿轮，这款齿轮的加工适配常规滚齿工艺即可达到精度要求，生产成本更低，适配对传动精度要求在8级精度左右的常规传动场景，不需要过高的加工成本投入就能满足使用需求。在传动特性上，直齿结构的齿轮在啮合过程中不存在轴向力，支撑轴系的轴承只需要承受径向载荷，可以选用成本更低的深沟球轴承作为支撑件，进一步降低整套传动机构的整体成本。轮体的辐条间隙也为传动过程中的散热提供了更好的条件，长时间连续运行时，轮体的热量可以通过辐条间的空气流动快速散出，避免轮体温度过高导致的材料力学性能下降，延长齿轮的实际使用寿命。
