啮合式直齿传动齿轮组件结构设计

　　这套直齿啮合组件的设计初衷，是面向中小载荷的定传动比动力传递场景，常见于小型输送线的动力端、轻工包装设备的进给机构、台式工装的传动模组这类对传动精度有基础要求、但不需要承受重载冲击的工位。很多入门级结构设计人员在做齿轮传动方案时，容易忽略安装边界的预留问题，这套模型在建模阶段就把实际装配需要的避让空间做了完整还原，两个齿轮的中心距严格按照模数、齿数计算的理论值预留，同时考虑到实际加工中齿坯的形位公差、轴承装配的游隙，在齿侧间隙的设计上留了符合中小载荷工况的合理余量，避免装配后出现卡滞、运转负载过大的问题。

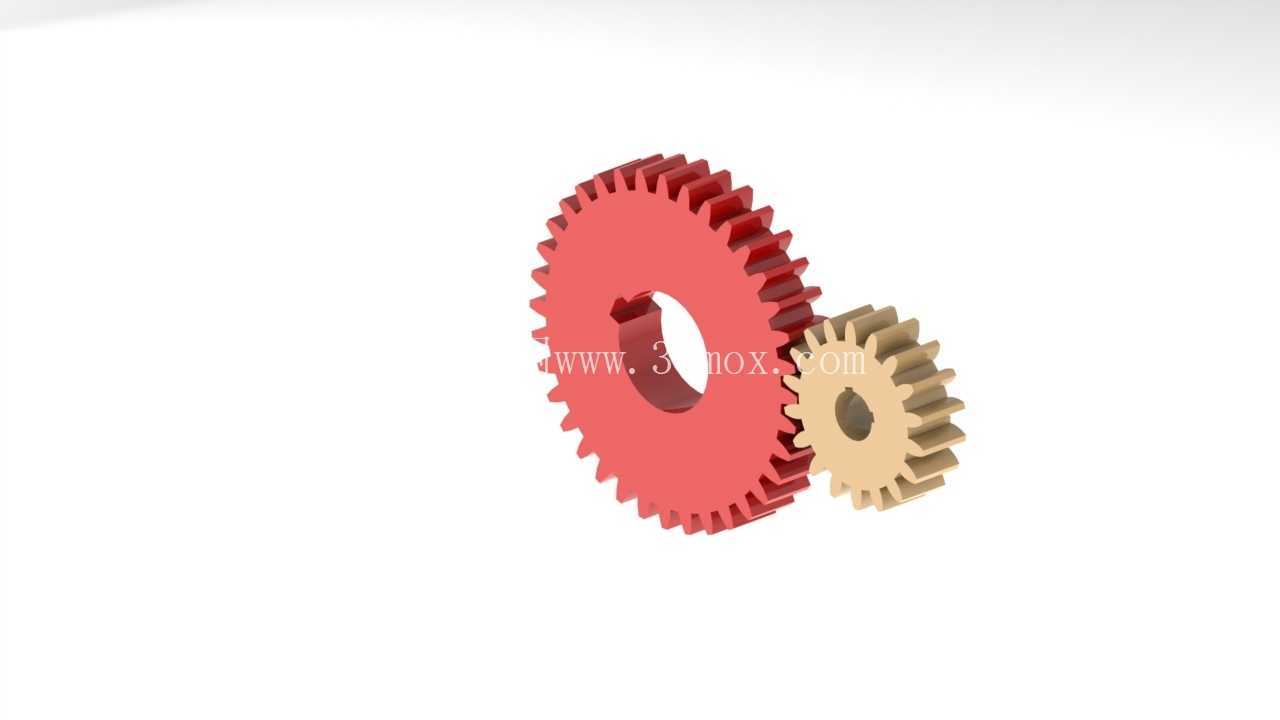

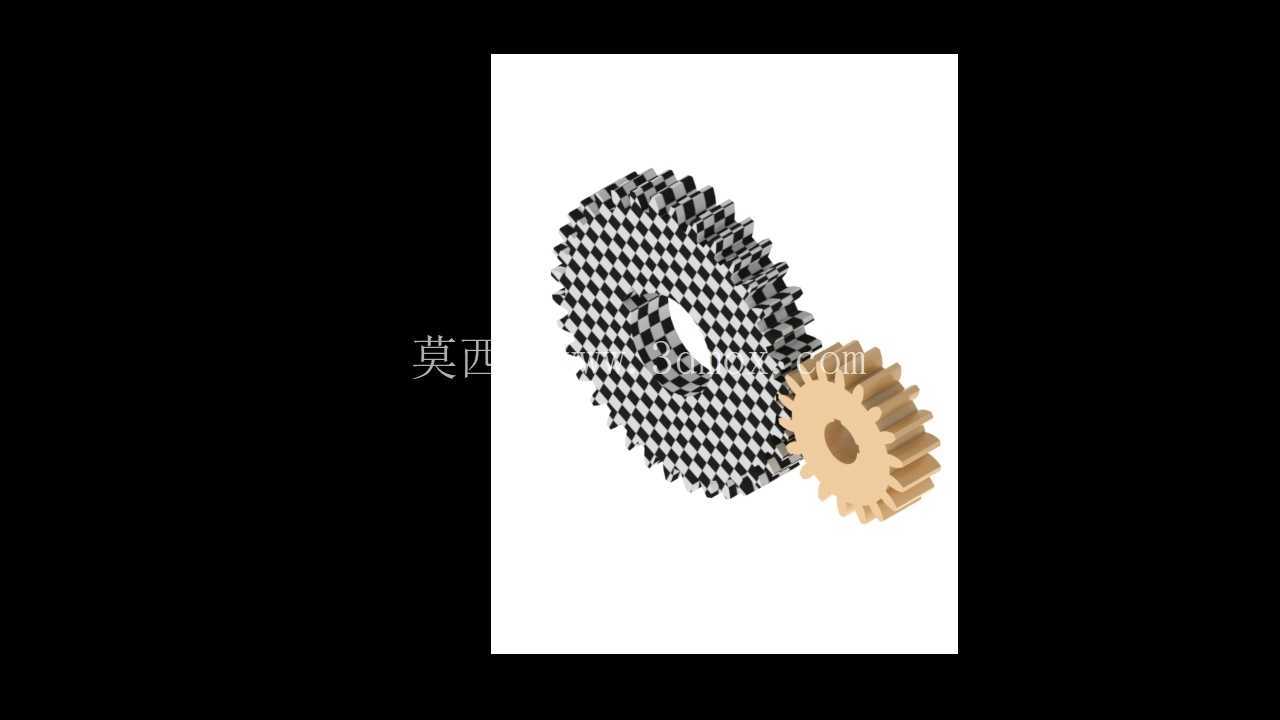

　　从功能特性来看，这套组件采用标准渐开线直齿齿形，压力角取通用的20度，齿顶高系数取1，完全符合通用机械传动的齿形标准，不需要定制特殊刀具就能完成滚齿或者插齿加工，能有效降低后续的加工制造成本。两个齿轮采用不同的齿数配比，可实现固定减速比的动力传递，大齿轮采用棋盘格纹理做外观区分，实际生产中可替换为45号钢调质或者尼龙、POM等工程塑料材质，适配不同的载荷与噪音要求；小齿轮采用与大齿轮差异化的外观标识，实际应用中通常作为主动轮与电机输出轴直接连接，减少中间传动环节的功率损耗。

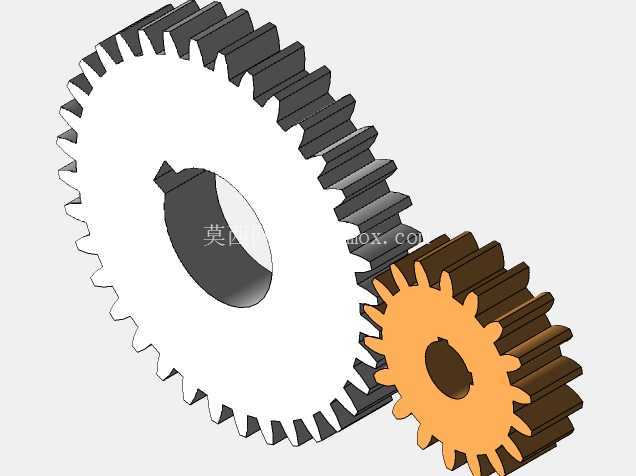

　　设计过程中没有做多余的减重孔或者装饰性结构，完全从实际装配与使用的角度出发：齿轮的中心孔预留了标准键槽的安装位置，可直接配合平键实现与传动轴的周向固定，齿宽的取值兼顾了齿面接触强度与轴向安装空间的限制，不会因为齿宽过大造成轴向尺寸冗余，也不会因为齿宽过小导致齿面接触应力超标、过早出现点蚀失效。在安装边界的处理上，两个齿轮的齿顶圆、齿根圆的回转范围都做了完整的干涉检查，模型中预留的周边空间足够容纳端盖、轴承座等配套安装零件，设计人员直接套用这套结构时，不需要再反复调整周边机架的避让尺寸，能大幅缩短方案设计阶段的校核时间。

　　实际应用中，这类直齿轮组件的优势在于加工难度低、装配调试方便，不像斜齿轮会产生轴向力需要配套推力轴承，也不像蜗轮蜗杆结构传动效率偏低，在转速不超过1500rpm、传递功率在5kW以内的工况下，这类直齿传动结构的稳定性与维护成本都有明显优势。建模时对齿形的渐开线做了精准拟合，没有采用近似圆弧替代齿形的简化处理，导入有限元分析软件时可以直接做齿面接触应力、齿根弯曲应力的仿真计算，不需要重新修正齿形轮廓，对于需要做传动性能校核的设计人员来说，能省去大量的齿形重绘工作。另外这套结构的轴向定位尺寸也做了明确的预留，齿轮端面到安装基准面的距离符合常规轴承装配的空间要求，不会出现装配时齿轮与轴承端盖发生摩擦的问题，对于刚接触机械传动结构设计的从业者来说，也可以通过这套模型理解直齿轮传动的参数匹配、安装空间预留、干涉检查等基础设计要点，避免在实际项目中出现参数选型错误、安装空间不足这类常见问题。
