法兰连接式弹簧载荷安全泄压阀结构

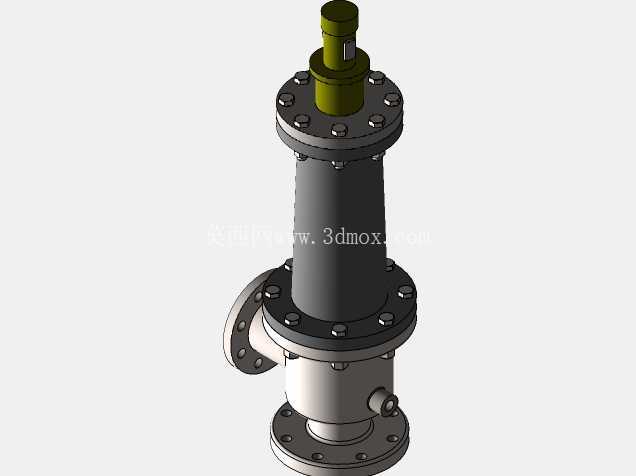

　　在承压流体输送系统的设计选型环节，过压保护元件的可靠性直接决定整套管网与配套设备的运行安全，安全泄压阀作为最后一道物理防护屏障，其结构合理性直接影响泄放动作的响应速度、回座密封性以及长期运行的稳定性。这款立式法兰连接结构的泄压阀，采用侧进底出的流道布局，适配垂直安装在承压容器、工艺管道的顶部或分支管段，当系统内部介质压力超过预设的整定阈值时，阀瓣会自动克服弹簧预紧力向上抬升，快速将超压介质通过侧部出口泄放至回收管路或安全区域，待系统压力回落至安全回座压力区间后，阀瓣自动复位密封，避免介质持续泄漏造成物料损耗与环境风险。

　　从结构设计逻辑来看，这款阀采用三段式筒状壳体布局，下部为介质流入端，设置标准凸面法兰接口，可直接与待保护的承压容器、主管道法兰配对安装，法兰螺栓孔采用圆周均布设计，适配对应压力等级的通用紧固件，安装时无需额外定制转接件，现场施工的适配性较强。中部为阀腔主体，侧部设置90度方向的出口法兰，泄放介质通过该接口引出，阀腔内部的导向结构与阀瓣配合段做了同轴度公差约束，避免阀瓣动作过程中出现卡涩、偏磨问题，保证长期动作的可靠性。上部为弹簧调节腔，外置的调节螺套结构可根据实际工况的整定压力要求，调整弹簧的预压缩量，改变阀瓣的开启压力阈值，顶部的阀杆延伸段设置锁紧结构，调整完成后可锁定调节位置，避免运行过程中因振动、介质冲击导致整定压力漂移。

　　在实际工程应用场景中，这类泄压阀广泛适配压缩空气管网、蒸汽输送系统、低压工艺流体管路、小型承压储液罐的过压保护场景，相比螺纹连接的小通径泄压阀，法兰连接结构的密封可靠性更强，可适配更高压力、更大通径的工况需求，安装时需保证阀杆处于垂直状态，避免倾斜安装导致阀瓣自重偏心影响密封性能与动作精度。设计建模过程中，各段法兰的连接螺栓位置做了错位避让处理，下部入口法兰、中部侧出口法兰、上部弹簧腔连接法兰的螺栓孔均错开流道与内部加强筋位置，既保证壳体的结构强度，也方便现场安装时的螺栓紧固操作，不会出现工具操作空间不足的问题。

　　从安装边界尺寸来看，这款阀的整体轴向高度根据通径匹配常规泄压阀的安装空间要求，侧出口的法兰端面与主轴线的距离预留了足够的管道对接空间，安装时无需大幅改动原有管路布局，可直接替换同压力等级、同通径参数的老旧泄压阀，互换性较强。阀体外表面的加工面与非加工面做了明确区分，法兰密封面、阀瓣配合面、弹簧导向面均标注了对应的粗糙度与形位公差要求，建模时各配合零件的间隙设置符合机械设计手册的推荐值，既保证活动部件动作顺畅，又避免间隙过大导致介质内漏。弹簧腔的壳体设置了均匀分布的连接螺栓，将上下法兰牢牢锁紧，密封垫片的安装槽做了限位设计，避免安装时垫片移位造成密封失效，侧出口的法兰朝向可根据现场管路布局调整，安装时松开中部法兰螺栓即可旋转调整出口方向，适配不同走向的泄放管路需求，无需额外配置弯头转接，减少管路的泄漏点。

　　在功能特性上，这款阀采用弹簧直接载荷式结构，相比先导式泄压阀结构更简单，运动部件更少，日常维护无需拆解复杂的先导控制管路，仅需定期检查阀瓣密封面磨损情况、弹簧疲劳程度即可，维护成本更低，适合对可靠性要求高、维护频次低的工业场景。阀瓣的密封面采用堆焊硬质合金的结构设计思路，可耐受高速介质冲刷，长期反复启闭也不会出现密封面冲蚀导致的内漏问题，阀杆与导向套之间采用间隙配合，配合面设置防尘密封结构，避免环境中的粉尘、杂质进入弹簧腔导致弹簧卡涩、阀杆动作受阻。建模过程中对所有活动部件的运动行程做了干涉检查，阀瓣抬升至最大开启高度时，不会与腔体内壁、导向结构发生碰撞，保证泄放流量达到设计要求，能够快速将系统超压部分的介质泄放出去，避免压力持续升高引发安全事故。
