辐条式组合滑轮结构设计

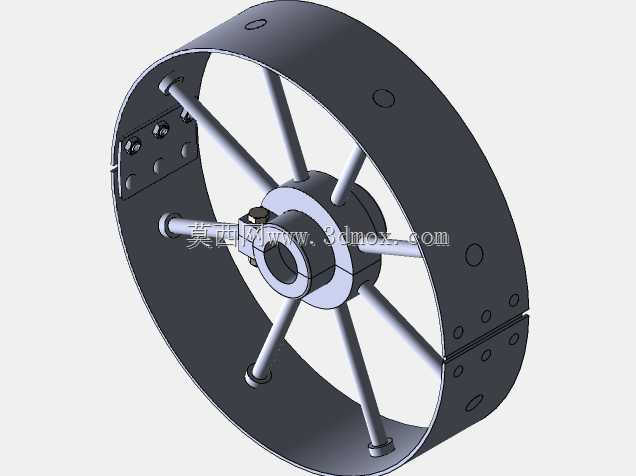

这类辐条式组合滑轮常应用在轻小型起重设备、线缆导向排布机构、物料输送张紧系统中，区别于整体铸造的实心滑轮，辐条式结构在保证轮体径向承载能力的前提下，大幅降低了自身转动惯量，高速走线或者频繁换向的工况下，能有效减少启停阶段的能量损耗，也能降低支撑轴的径向静载荷。从结构设计逻辑来看，轮缘采用分体拼接式结构，对接面通过螺栓紧固，轮缘表面预留的沉孔可用于安装耐磨衬层，适配钢丝绳、尼龙带等不同牵引介质的接触需求，避免长期摩擦导致轮缘本体磨损后需要整体更换轮体的问题。中心轮毂部分采用剖分式夹紧结构，通过锁紧螺栓实现与传动轴的无键连接，相比传统键槽连接，这种结构能消除键连接的间隙，适配不同轴径的安装需求，同时避免键槽处的应力集中，提升交变载荷下的轴系使用寿命。八根等角度分布的辐条采用圆截面杆件设计，两端分别与轮毂、轮缘通过螺纹副连接，装配时可通过调整每根辐条的旋入深度校准轮缘的径向圆跳动，保证轮体转动时的端面跳动控制在合理范围内，减少牵引介质运行时的跑偏、磨损问题。安装边界上，轮体的轴向宽度需匹配牵引介质的幅宽，中心轮毂的内孔尺寸可根据配套轴系的直径做适配调整，轮缘的外径尺寸则根据所需的牵引包角、减速比需求确定，设计时需保证辐条的分布圆直径避开周边机架的安装干涉区域，同时预留牵引介质进出轮槽的安全空间，避免运行过程中出现剐蹭。实际使用中，这类滑轮既可以作为定滑轮改变牵引方向，也可以成对装配作为动滑轮组实现载荷放大，分体式的结构设计也方便现场维护，轮缘、辐条、轮毂任一零件出现磨损或损坏时，可单独更换对应零件，无需整体报废整个滑轮组件，能有效降低设备的全生命周期维护成本。设计时还需校核辐条的压杆稳定性，尤其是在大载荷起重场景下，需保证单根辐条的抗压承载力满足额定载荷下的受力要求，轮缘拼接处的螺栓预紧力也需根据载荷大小做匹配计算，避免运行过程中轮缘出现开合错位，影响牵引运行的平稳性。
