BBS三片式轮辋带轮胎刹车盘结构

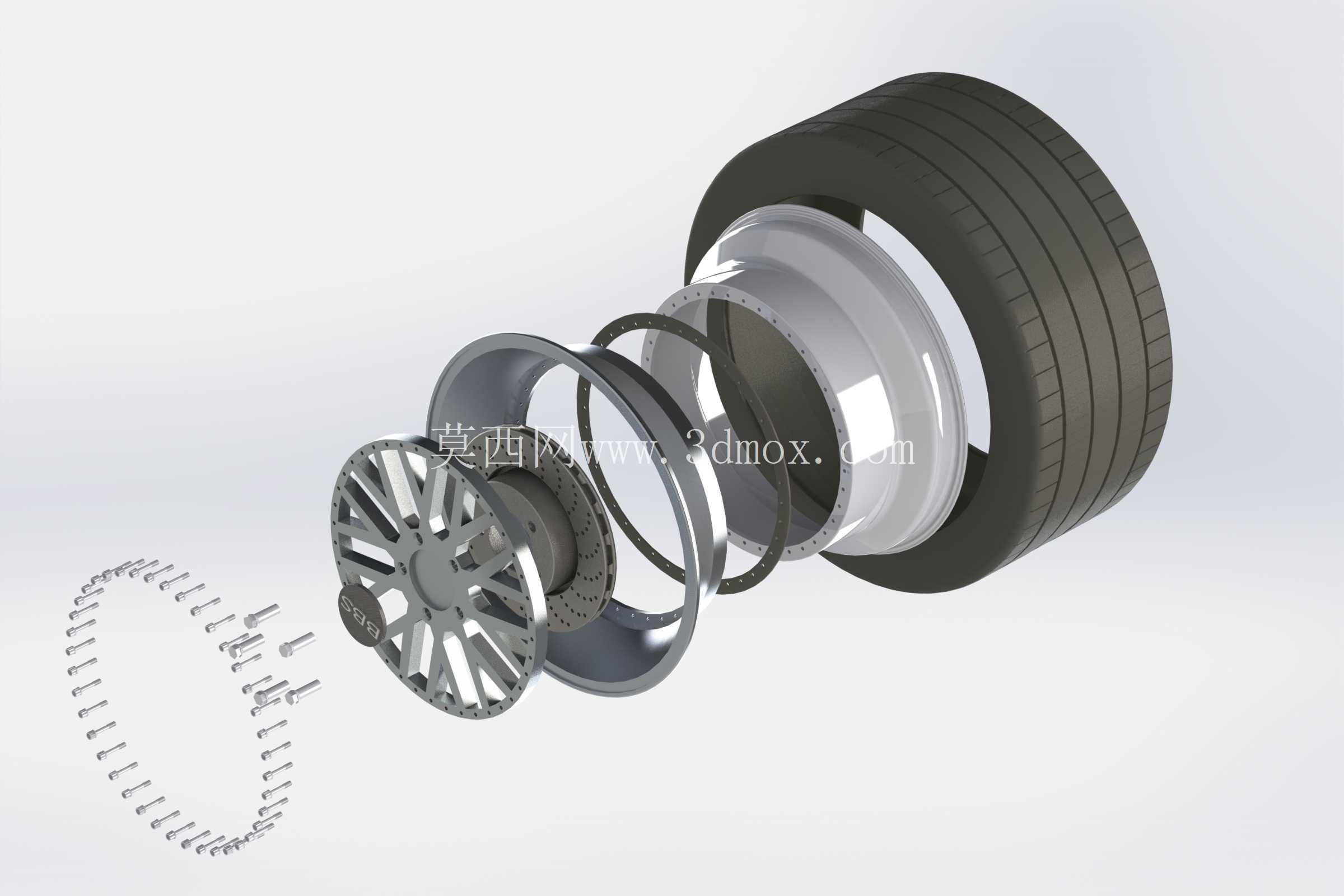

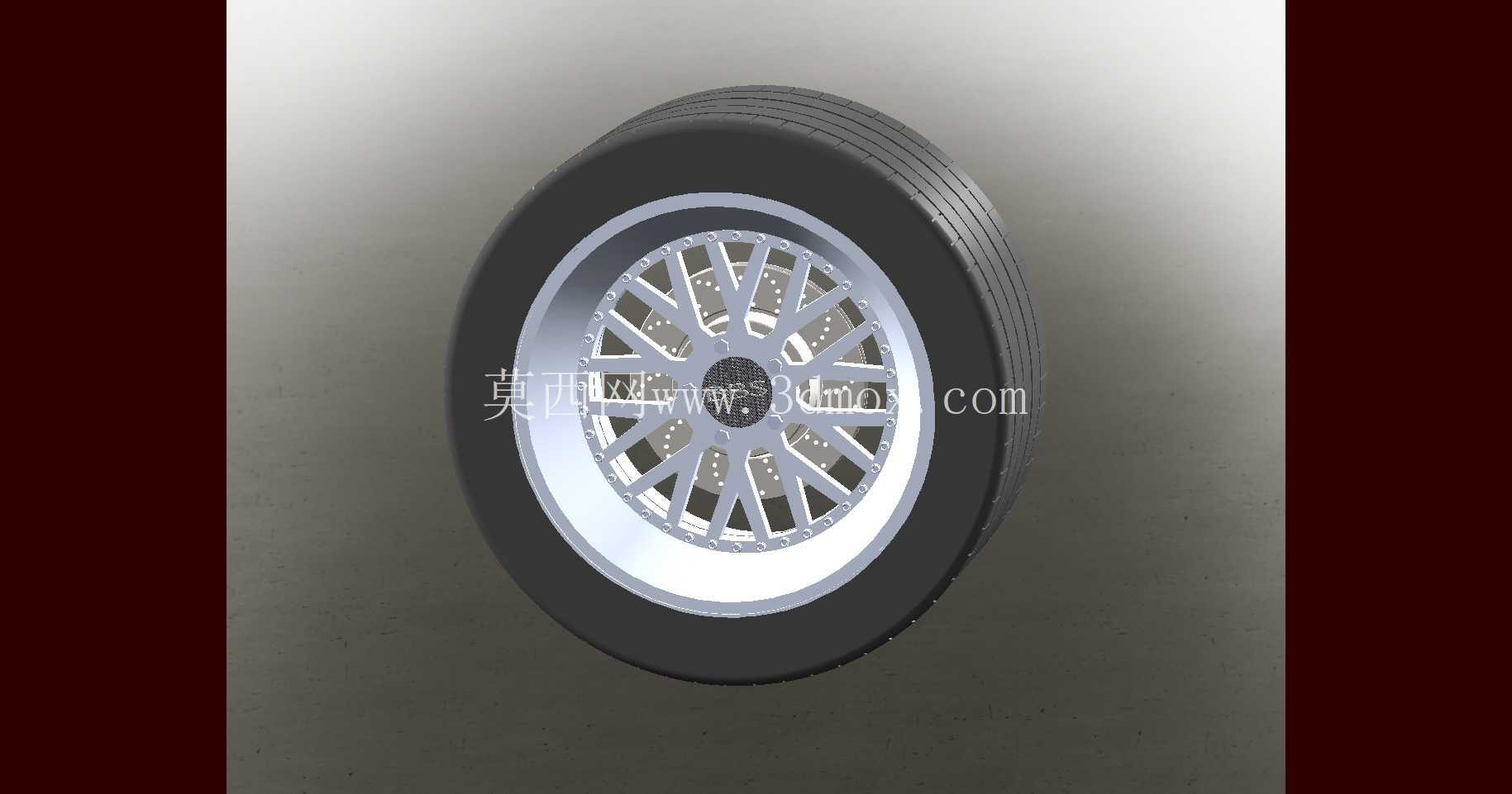

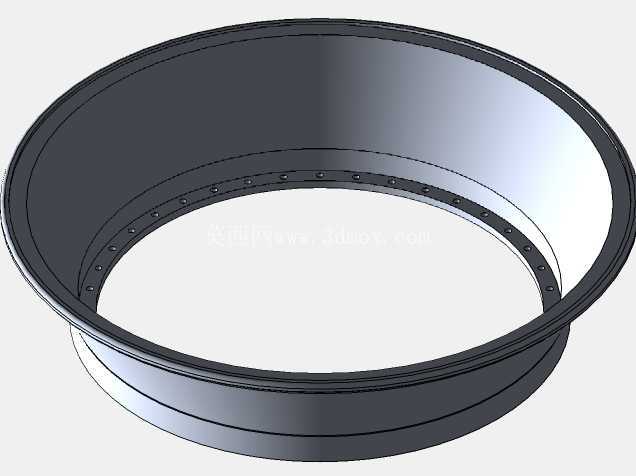

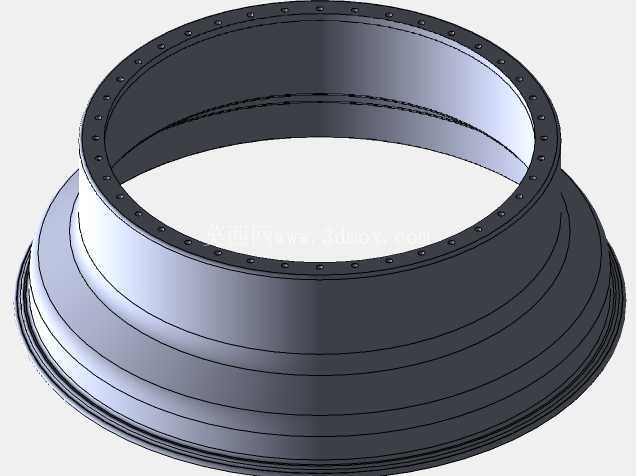

　　这套轮组结构面向乘用车辆改装与配套场景设计，核心采用三片式轮辋架构，区别于传统一体铸造轮毂的成型逻辑，将轮辋拆分为外圈、内圈与中心辐板三个独立构件，通过周圈均布的紧固螺栓完成锁合，既可以满足不同偏距、不同J值的定制化装配需求，也能在局部构件出现磕碰损伤时单独更换对应部件，降低售后维护的综合成本。从实际装车场景来看，这类多辐条设计的轮组多用于性能取向的乘用车型，辐条之间预留的充足间隙，能够为刹车系统提供足够的散热风道，避免连续制动工况下热量堆积导致的制动效能衰减，同时密集的辐条排布也能均匀分散轮辋承受的路面冲击载荷，在轻量化与结构强度之间找到平衡。

　　设计过程中首先明确了轮胎与轮辋的配合边界，胎圈座的直径、角度严格匹配对应规格的真空轮胎，轮缘位置做了加厚圆弧过渡，防止车辆过弯侧倾时胎壁受到硬挤压出现脱圈风险；轮胎表面的胎纹结构按照民用街胎的排水逻辑做了等比例还原，主排水沟与横向切槽的排布兼顾干地抓地与雨天排水性能，胎侧的厚度参数也参考了常规改装轮胎的设定，能够缓冲路面细碎颠簸传递到轮毂的冲击力。中心辐板的安装面严格遵循乘用车轮毂的通用安装规范，PCD节圆直径、中心孔尺寸、安装螺栓孔的位置度都做了精准约束，能够直接适配对应车型的转向节安装位，不需要额外加装变位垫片即可完成装配；辐条背面做了不等厚的挖空减重处理，在保证辐条根部抗弯强度的前提下，尽可能降低轮组的非簧载质量，提升车辆悬挂的响应速度。

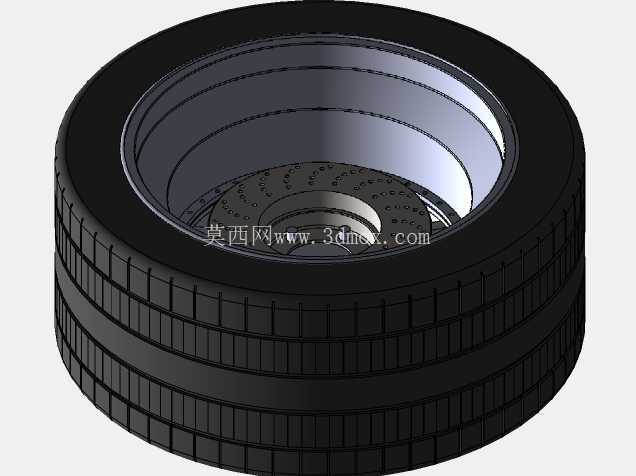

　　配套的刹车盘结构集成在轮辋中心安装位内侧，通风盘式的结构设计带有径向通风道，车辆行驶时轮辋转动带动气流从通风道穿过，直接带走制动片摩擦产生的热量；刹车盘的安装孔位与轮辋中心孔同轴度做了严格控制，避免高速转动时出现刹车抖动的问题。三片式轮辋的结合面位置设计有密封胶圈的安装槽，装配时配合密封胶填充缝隙，能够满足真空轮胎的气密性要求，不需要额外加装内胎即可正常使用。从安装边界来看，轮辋的ET值设定兼顾了大多数车型的翼子板内空间，装车后轮胎外侧不会超出翼子板边缘，同时内侧也不会与减震筒、下摆臂等悬挂部件发生运动干涉，转向打满方向时轮胎与轮拱内衬的间隙预留充足，能够适配常规降低车身高度的改装场景。

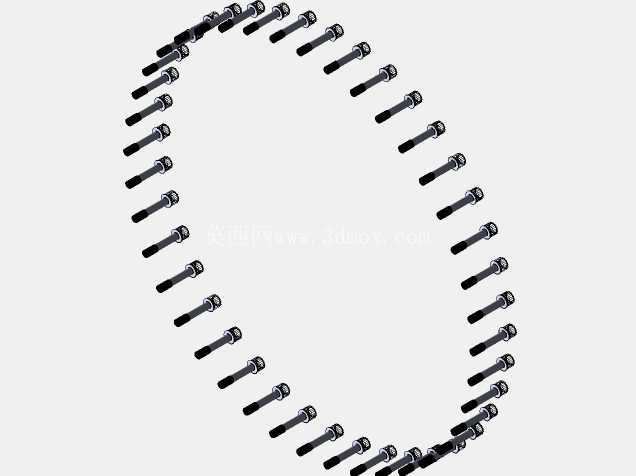

　　结构细节上，轮辋外圈的气门嘴安装位做了沉孔处理，避免充气嘴突出轮辋表面受到磕碰，紧固三片式结构的螺栓采用内六角设计，装配时可以从轮辋背面完成锁紧，不会破坏辐条正面的视觉完整性；轮胎与轮辋的配合位置做了定位台阶，装配轮胎时可以快速定位胎圈的安装位置，降低轮胎装配的难度。整个轮组的载荷分布经过反复校核，辐条与轮辋外圈的连接位置做了圆角过渡，避免应力集中导致的轮辋开裂问题，能够满足日常公路行驶以及轻度赛道驾驶的强度要求。
