乘用车改装款多辐条铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂是绕不开的核心结构件，这次的多辐条铝合金轮毂结构，主要面向民用乘用车售后改装场景，适配多数前驱、后驱家用轿车及入门级性能车的轮端安装需求。先从安装边界说起，这类轮毂的中心孔需要严格匹配车型轴头直径，常见适配规格覆盖56.1mm至73.1mm的主流轴头尺寸，孔位分布采用PCD5×114.3、5×112、5×100三种民用车型最常用的螺栓孔距，可通过变径圈适配小范围中心孔偏差，但螺栓孔位必须与原车轴头完全对应，否则会出现轮端跳动、螺栓剪切断裂的风险。轮辋部分采用J值合规的深槽轮辋结构，宽度覆盖7J至8.5J区间，可适配205/55R16至235/40R18规格的民用子午线轮胎，轮辋边缘的胎圈座位置做了加厚处理，避免低胎压行驶或过坑时胎圈脱开、轮辋变形的问题，同时轮辋内侧预留了气门嘴安装孔位，兼容常规橡胶气门嘴与金属防爆气门嘴的安装空间。

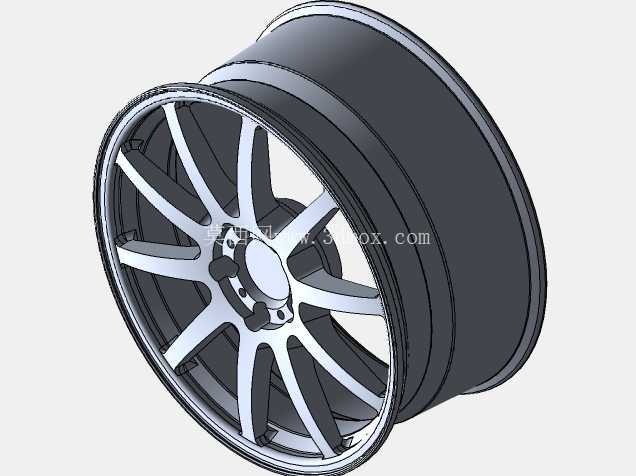

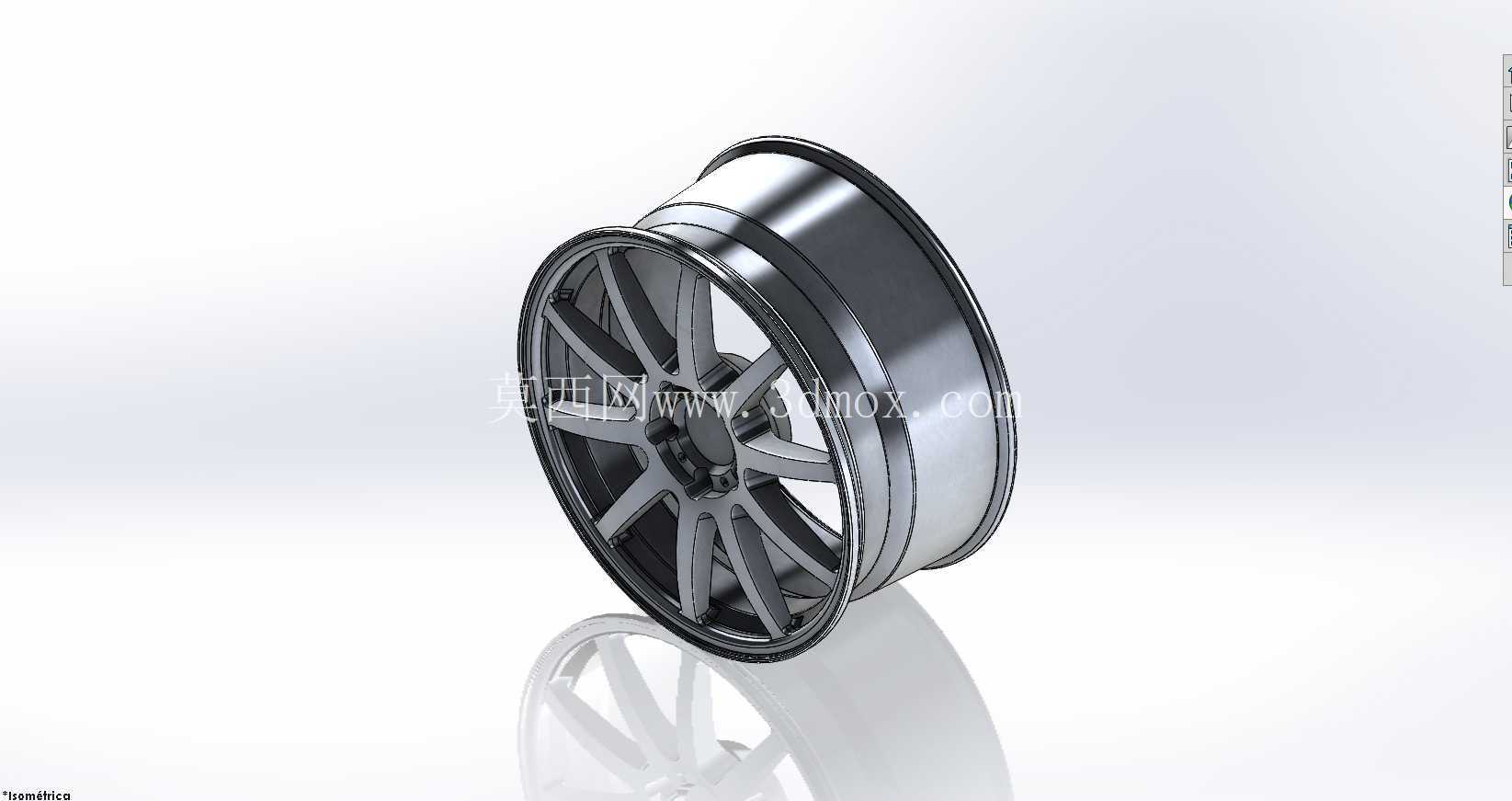

　　设计思路上，这款轮毂采用十辐双组式的辐条布局，每组两根辐条从中心安装盘向外延伸至轮辋边缘，这种结构并非单纯为了外观视觉效果，从力学角度看，双辐条结构可以在同等重量下提升辐条的抗弯截面模量，分散车辆加速、制动、过弯时轮端承受的冲击载荷，避免单根辐条受力过大出现裂纹。中心安装盘位置做了下沉式设计，一方面可以降低轮毂的整体偏距，适配加装刹车卡钳的改装需求，预留出足够的卡钳避让空间，避免轮毂转动时与卡钳、刹车盘发生干涉；另一方面下沉结构可以让整车轮距小幅加宽，提升过弯时的侧向稳定性。辐条与轮辋的连接位置做了圆弧过渡处理，没有直角应力集中结构，铸造或锻造加工时可以减少内部应力残留，长期承受交变载荷时不容易出现连接位置开裂的问题。

　　从实际用途看，这类轮毂既可以替换原厂钢制轮毂降低簧下质量，提升车辆的加速响应与制动性能，也可以作为外观改装件满足车主的个性化需求，相比原厂铸铁轮毂，同尺寸的铝合金轮毂重量可以降低30%左右，簧下质量的降低能有效减少悬挂系统的往复惯性，让减震器的动作更干脆，提升轮胎的贴地性能。日常行驶中，轮毂需要承受垂直方向的车身载荷、加速制动时的纵向扭矩、过弯时的侧向冲击力，还有路面颠簸带来的瞬时冲击，所以在结构设计时，辐条的厚度从中心到边缘做了渐变处理，靠近中心安装盘的位置厚度更大，承受的扭矩载荷更高，靠近轮辋的位置厚度逐步收窄，在保证强度的前提下控制整体重量。轮辋的轮缘位置做了凸起的防脱结构，在车辆高速过弯、轮胎侧向变形较大时，可以卡住轮胎胎圈，避免轮胎脱圈引发安全事故。

　　建模过程中需要重点关注几个配合尺寸：首先是中心孔的同轴度，必须控制在0.02mm以内，否则轮毂装车后会出现高速抖动的问题；其次是螺栓孔的位置度，每个螺栓孔的中心必须在同一分度圆上，位置度公差不超过0.05mm，避免螺栓安装时出现别劲、受力不均的情况；还有轮辋的径向圆跳动与端面圆跳动，必须控制在0.3mm以内，否则高速行驶时会出现方向盘抖动、轮胎异常磨损的问题。另外，轮毂背面的安装面需要做精加工处理，平面度公差不超过0.03mm，保证轮毂与轴头安装面完全贴合，避免出现缝隙导致车轮松动。辐条背面做了掏空的轻量化结构，在不影响辐条整体强度的前提下，去除多余的材料，进一步降低轮毂重量，同时掏空的结构也可以提升刹车系统的通风散热效果，车辆连续制动时，空气可以通过辐条间隙流过刹车盘表面，带走热量，降低刹车热衰减的风险。

　　在实际选型匹配时，除了孔位和中心孔尺寸，还要重点关注偏距ET值，这款轮毂的ET值覆盖35至45区间，适配多数民用车型的悬挂几何，不会出现轮胎蹭翼子板、蹭悬挂摆臂的问题，如果ET值过小，轮毂向外突出过多，不仅会超出车身宽度影响年检，还会增加轮端轴承的受力，缩短轴承的使用寿命；ET值过大则会让轮毂向内缩进，容易与刹车卡钳、悬挂部件发生干涉。轮辋的槽深也符合国标要求，拆装轮胎时可以顺利将胎圈压入槽内，方便轮胎的安装与拆卸，不会出现轮胎拆装困难的问题。整体结构没有多余的复杂造型，既保证了足够的结构强度满足日常行驶的需求，也兼顾了轻量化与外观效果，适合民用车辆的替换与改装使用。
