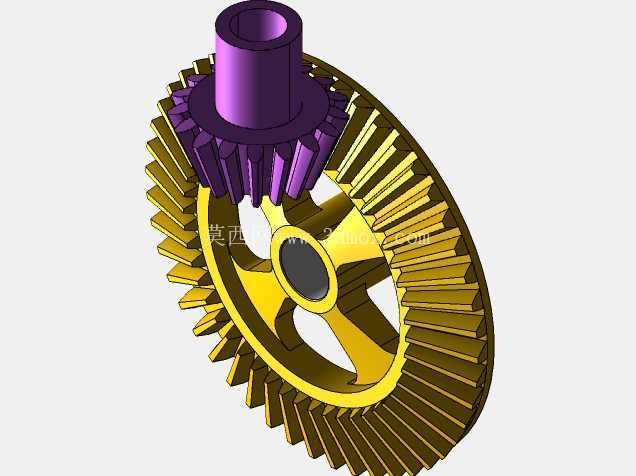

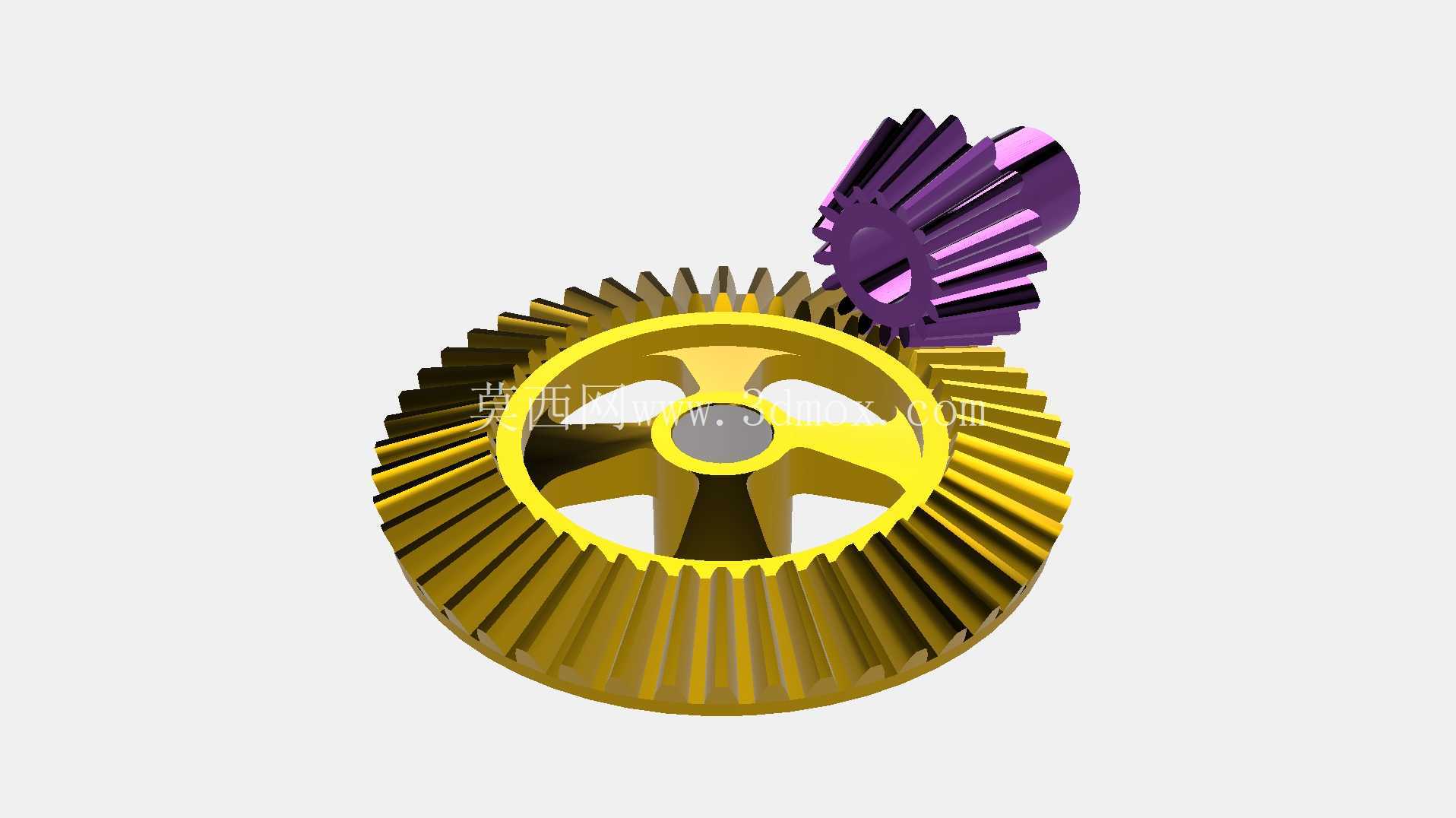

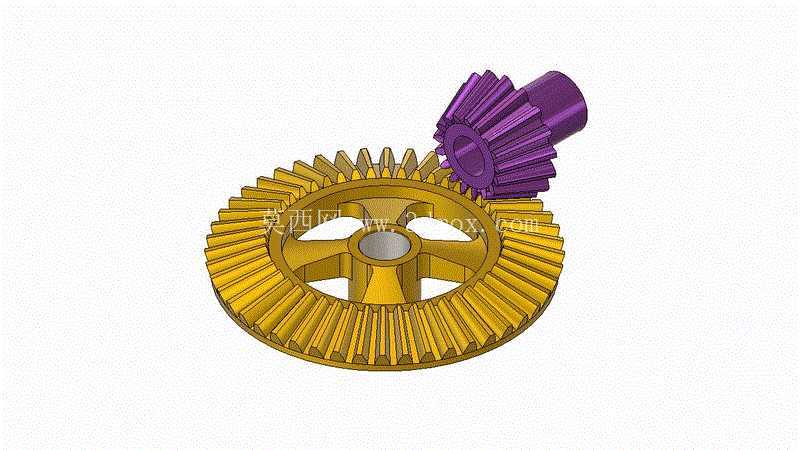

交错轴传动锥齿轮啮合结构展示

　　这套锥齿轮副的设计核心是解决两相交轴之间的旋转运动传递需求，在实际工程场景中，这类结构最常出现在需要改变动力传输方向的设备部位，比如小型农机的转向传动模块、台式钻床的进给换向结构、差速器的动力分配端，还有部分轻工设备的动力转角传递工位，区别于平行轴传动的圆柱齿轮，锥齿轮的承载齿面沿锥面分布，能适配轴交角非零的安装场景，最常规的设计轴交角为90度，也可根据设备的空间布局调整为其他角度，适配不同的安装空间约束。

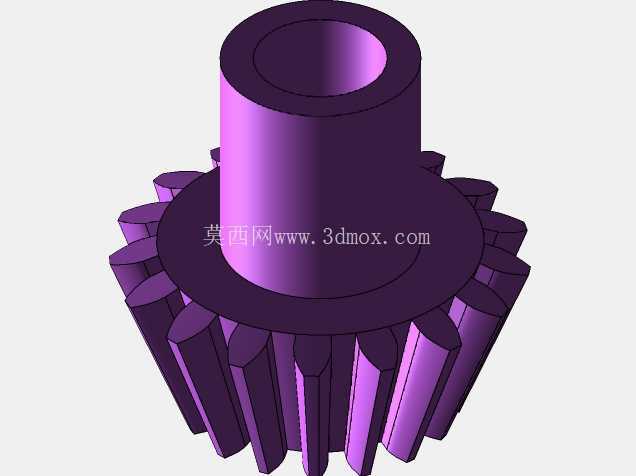

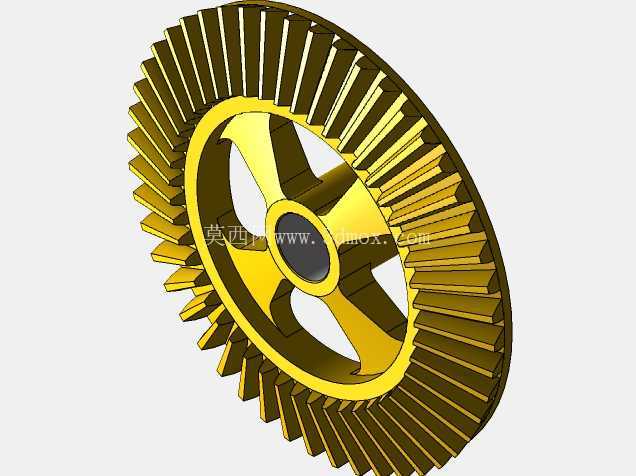

　　从结构设计逻辑来看，这套锥齿轮采用了直齿齿形设计，直齿锥齿轮的加工门槛更低，装配时的轴向调整容错率更高，相比螺旋锥齿轮，它不需要复杂的齿向修形就能满足中低速、中等载荷的传动需求，适合用在对传动平稳性要求不是极端严苛、但对成本和装配便捷性有要求的民用设备、小型工装传动场景。大端的盘形锥齿轮做了辐条式减重设计，中间的轮毂孔预留了与传动轴配合的安装基准，轮毂端面可加装锁紧挡圈或者平键来实现周向和轴向固定，轮辐的镂空结构在保证整体结构刚度的前提下，有效降低了齿轮自身的转动惯量，减少传动过程中的惯性冲击，尤其是在频繁正反转的传动工位，更低的转动惯量能降低启动和换向时的动力损耗，也能减少连接轴的载荷冲击。小轮为带轴颈的一体式结构，轴颈部分可直接装入轴承座内，省去了额外的齿轮与轴的装配环节，提升了小齿轮组件的同轴度精度，避免装配误差带来的齿面偏载问题。齿形的参数设计上，节锥角的匹配是核心，两个齿轮的节锥母线汇交于两轴的交点，保证啮合时节锥面做纯滚动，避免齿面出现过度滑动磨损；齿顶高和齿根高的系数选取遵循等顶隙设计原则，保证啮合时轮齿根部有足够的存油空间，同时避免齿顶与对方齿根发生干涉。

　　安装边界方面，盘形大齿轮的轴向定位需要以节锥顶点为基准，保证装配后两个齿轮的节锥顶点重合，否则会出现齿面接触区偏移，要么是齿顶接触导致传动噪音大、齿面易崩损，要么是齿根接触导致承载能力不足；小齿轮的轴颈长度需要匹配轴承座的安装深度，预留出轴承的安装位置和轴向调整垫片的空间，方便装配时通过调整垫片厚度来控制齿侧间隙，合理的齿侧间隙能补偿热膨胀带来的尺寸变化，避免运转时卡齿，同时也能储存少量润滑脂，降低齿面磨损。

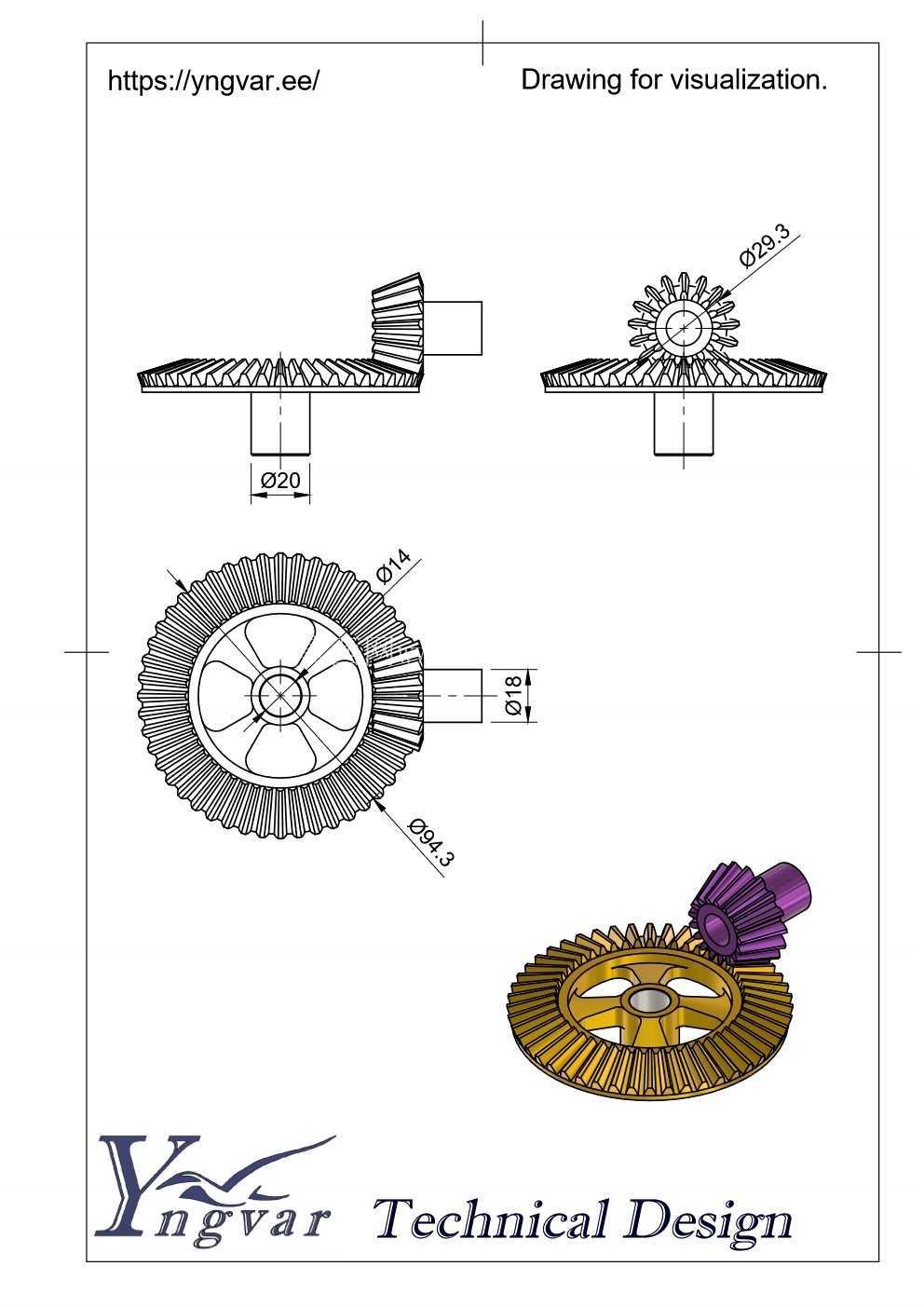

　　实际使用中，这类直齿锥齿轮的线速度一般不超过5m/s，适合传递扭矩不大的传动链路，在做三维建模时，齿面的渐开线生成需要严格按照锥齿轮的背锥展开原理来绘制，不能直接套用圆柱齿轮的齿形参数，否则加工出来的齿轮会出现啮合卡滞、接触区不良的问题；轮辐的过渡位置做了圆角处理，避免应力集中，在承受冲击载荷时不会在辐条与轮毂、轮缘的连接位置出现断裂问题。很多新手在设计这类锥齿轮结构时，容易忽略安装距的尺寸标注，导致装配时无法准确调整齿轮的轴向位置，最终啮合精度达不到设计要求，这套模型里清晰还原了安装距、节锥距、齿宽等关键设计尺寸的对应关系，能给结构设计人员做选型参考，也能作为传动机构运动仿真的基础模型，验证不同轴交角下的传动干涉情况，提前排查设计阶段的装配问题。在日常的设备维护场景中，这类锥齿轮的齿面磨损检查也需要依托准确的结构模型来对照，判断齿面接触区的位置是否符合设计要求，进而调整轴承的轴向位置，保证齿轮副在最佳啮合状态下运行，延长整套传动机构的使用寿命。
