多级啮合传动齿轮箱结构设计

　　在工业传动系统的布局中，这类多级啮合的齿轮箱常作为动力匹配的核心衔接部件，广泛适配中小功率的动力传输场景，比如轻工输送线的驱动端、小型自动化设备的动力降速单元、实验室非标试验台的扭矩调节模块，都能见到同结构齿轮箱的应用。它的核心作用是在原动机和工作端之间完成转速与扭矩的转换，把原动机输出的高转速低扭矩，通过齿轮副的啮合传动转化为工作端需要的低转速高扭矩，同时保证传动过程的同轴度与运行稳定性，避免动力传输过程中出现偏载、跳齿等异常工况。

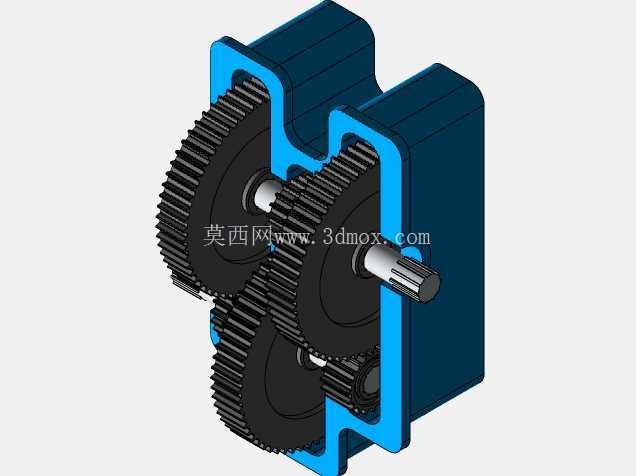

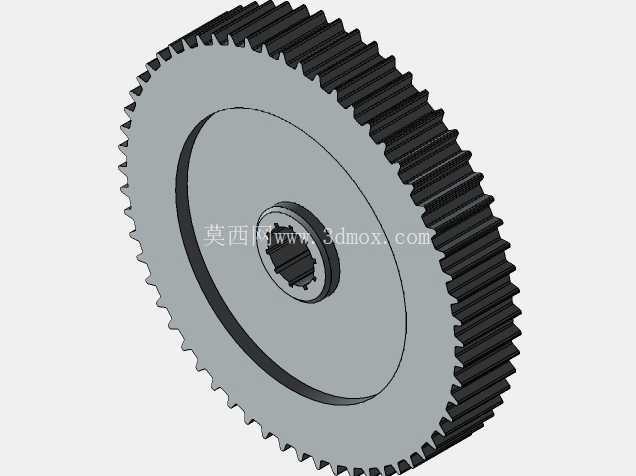

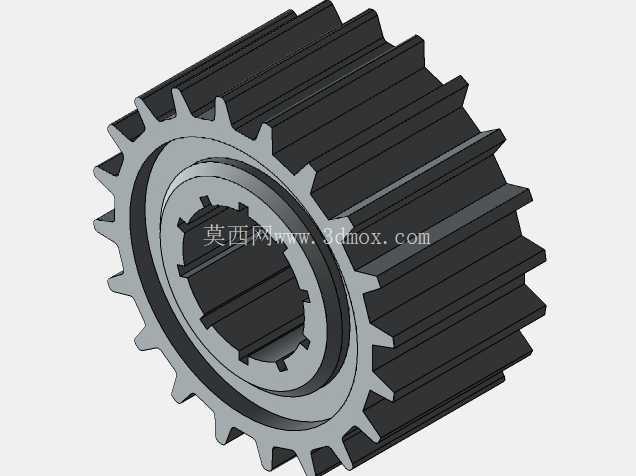

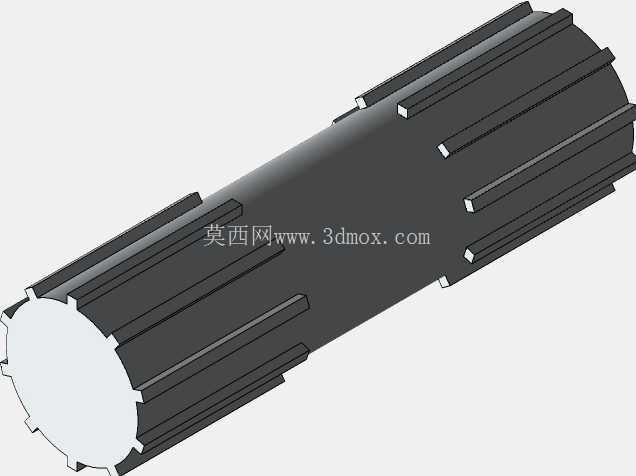

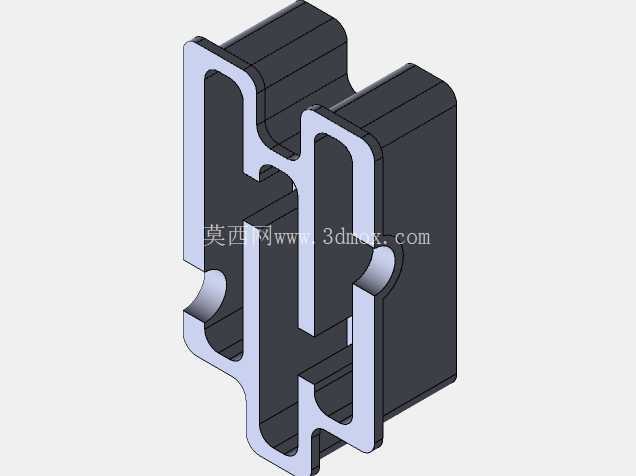

　　从结构设计逻辑来看，这款齿轮箱采用了剖分式箱体结构，蓝色的箱体端盖与深蓝色的主箱体通过螺栓连接固定，这种设计的优势在于装配阶段可以先将所有齿轮轴组件预装到箱体内部，再合箱紧固，后期维护时也无需完全拆解整个安装基座，只需要拆开端盖就能检查内部齿轮的磨损情况、更换润滑脂或者调整啮合间隙。内部的齿轮副采用了多级直齿圆柱齿轮啮合的布局，从输入轴的小齿轮开始，逐级和大直径齿轮啮合，每一级啮合都实现固定的传动比，整体传动链的布局紧凑，在有限的箱体空间内实现了较大的总传动比，不会因为减速比需求就过度放大箱体的整体轮廓。输入轴采用了外伸的花键轴结构，这种轴端设计可以和原动机的输出端实现更可靠的周向固定，相比普通平键连接，花键连接的接触面积更大，能传递的扭矩更高，同时对中性更好，高速运转时的轴端跳动更小，能有效降低齿轮啮合的冲击噪音。输出端的轴伸同样做了适配安装的结构设计，可以直接连接联轴器或者工作辊轮，减少额外的转接零件需求。

　　在安装边界的设计上，箱体的安装基准面做了平整的机加工处理，安装孔的位置布局对称，不管是卧式安装在设备基座平面，还是通过转接法兰立式安装，都能保证箱体的固定刚度，避免运行过程中因为箱体共振导致齿轮啮合间隙变化。箱体的内部型腔做了储油空间的预留，齿轮运转时可以通过飞溅润滑的方式把润滑油带到各个啮合齿面和轴承位置，不需要额外设计复杂的强制润滑管路，降低了整体的配套成本，也减少了润滑系统的故障点。齿轮的齿宽和模数匹配经过了载荷校核，每一级齿轮的齿面接触强度和齿根弯曲强度都能满足额定工况下的长期运行需求，齿向做了轻微的修形处理，抵消轴系受载变形带来的齿面偏载问题，延长齿轮的使用寿命。

　　实际选型应用时，需要注意输入轴的额定转速不能超过设计上限，否则齿轮啮合的线速度过高会加剧齿面磨损，同时要保证安装时轴系的同轴度误差在允许范围内，避免额外的径向力作用在轴承上导致轴承过早失效。箱体的合箱面做了密封槽设计，装配时加装密封垫就能防止润滑油渗漏，适配常规的工业润滑脂或者中负荷工业齿轮油的使用场景，不需要特殊的密封配件。整个齿轮箱的结构没有冗余的设计，所有的加强筋都布置在箱体受力较大的轴承座位置，既保证了箱体的结构刚度，又尽可能控制了整体重量，在移动类小型设备上使用时也不会带来过大的额外负载。
