空气质量监测电气控制箱体结构设计

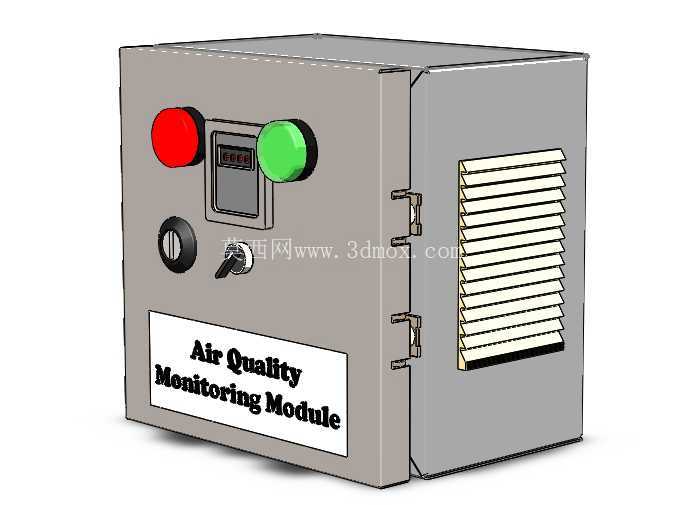

　　这款空气质量监测模块的控制箱体，主要面向工业厂区室内外空气质量监测点位、商用建筑新风系统联动节点、园区环境监测站这类场景使用，核心作用是承载监测模块的核心电路、供电单元与本地操作交互组件，为内部电子元器件提供可靠的防护外壳，同时预留本地操作与状态指示的交互界面。从实际使用需求出发，箱体采用壁挂式安装的方正结构设计，整体为封闭式金属壳体，仅在侧面开设百叶式通风槽，既可以满足内部电路工作时的自然散热需求，又能阻挡大体积杂物、飞溅水滴进入箱体内部，适配多数非极端恶劣的室内外安装环境，防护等级可以满足常规工业现场的使用要求。

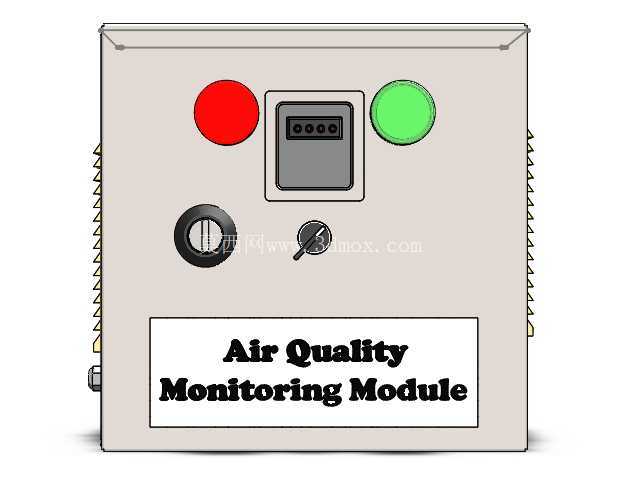

　　正面操作区域的布局完全贴合现场运维人员的操作习惯，最上方左右分设红色急停按钮与绿色启动按钮，两个按钮采用大尺寸凸头设计，操作人员佩戴劳保手套也可以准确按压，不会出现误触或者按压力度不足的问题；按钮中间设置小型数显窗口，用于实时显示当前监测到的空气质量参数或者设备运行状态，无需打开箱门就可以快速读取核心数据。数显窗口下方左侧设置钥匙式电源锁，只有授权运维人员持有钥匙才可以接通设备总电源，避免无关人员随意操作设备引发故障；右侧设置旋钮式功能切换开关，可以在本地手动控制、远程自动控制两种模式之间快速切换，适配不同场景下的运维需求。箱体正面下部预留标识粘贴区域，用于标注设备功能名称与警示标识，方便现场人员快速识别设备用途。

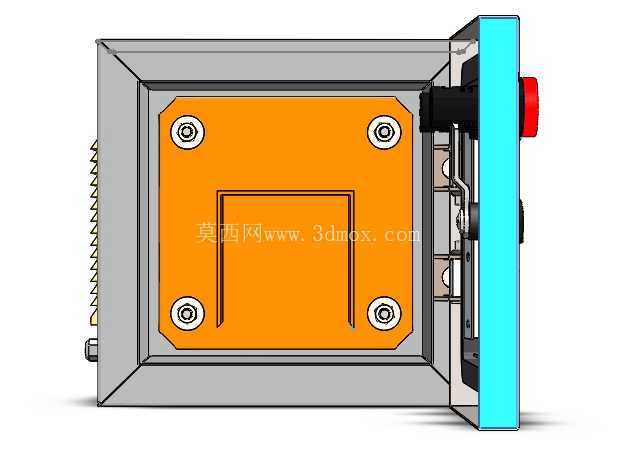

　　箱体侧面采用铰链式门体连接结构，搭配两组快开式搭扣锁，运维检修时不需要额外工具就可以快速打开箱门，对内部电路进行检修或者元器件更换，搭扣锁闭合后可以保证箱门与箱体紧密贴合，减少缝隙进入的粉尘与水汽。设计过程中充分考虑了安装边界的适配性，箱体背部预留四个标准壁挂安装孔位，孔位间距符合常规电气柜体壁挂安装的通用尺寸，可以直接固定在墙面或者立式安装支架上，不需要额外加工转接板；内部预留充足的走线空间与元器件安装导轨位置，可以根据实际监测需求加装不同的采集模块、通讯模块，不需要对箱体结构进行二次改造。

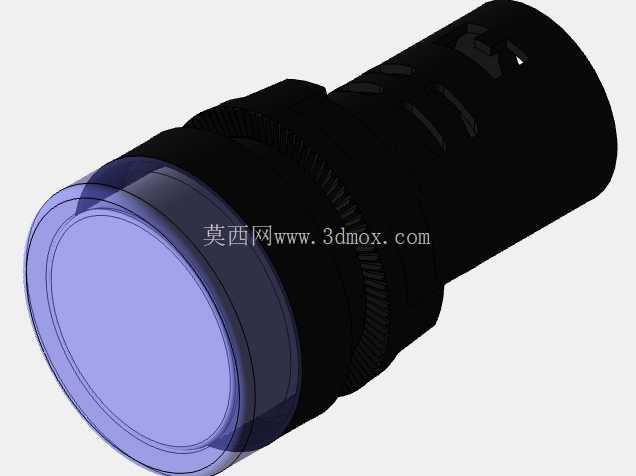

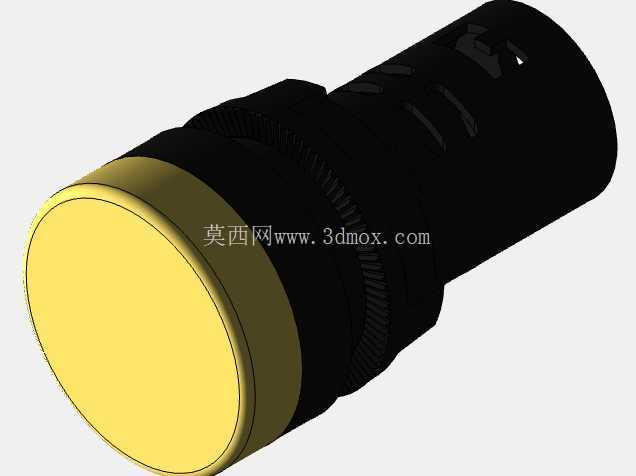

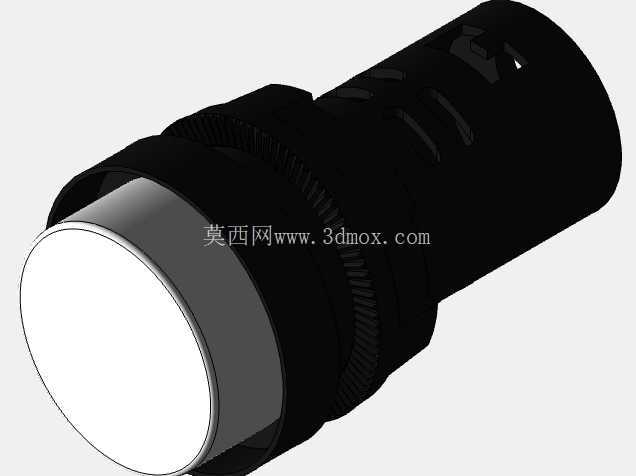

　　通风槽的倾斜角度经过反复调整，既保证通风通流面积满足内部元器件满负荷工作时的散热需求，又可以避免外部雨水顺着通风槽流入箱体内部，百叶的每一片叶片都做了向下倾斜的折边，即使有少量溅水落在叶片上也会顺着折边向外流出，不会渗入箱体内部。操作按钮的安装孔位采用标准工业按钮开孔尺寸，后期如果按钮损坏可以直接采购同规格标准件进行替换，不需要重新加工孔位，降低后期运维的配件成本与维修难度。箱体的边角位置都做了小半径圆角处理，避免安装或者运维过程中尖锐边角划伤操作人员，同时也可以提升壳体整体的结构强度，减少运输或者安装过程中磕碰造成的壳体变形。从结构建模的角度来看，整个箱体的钣金件拆分符合常规钣金加工的工艺要求，所有折弯边都预留了合理的折弯余量，焊接位置都设置在箱体内部非外观面，外部看不到明显的焊接痕迹，表面采用哑光喷塑处理，既可以提升壳体的防腐蚀能力，也可以避免强光下的反光影响操作人员读取数显窗口的数值。箱门与箱体的贴合位置预留了密封胶条的安装槽，安装密封胶条后可以进一步提升箱体的防尘防水能力，即使在粉尘浓度较高的工业车间内使用，也可以有效阻挡粉尘进入箱体内部，延长内部电子元器件的使用寿命。
