户外壁挂式不锈钢电气防护壳体结构

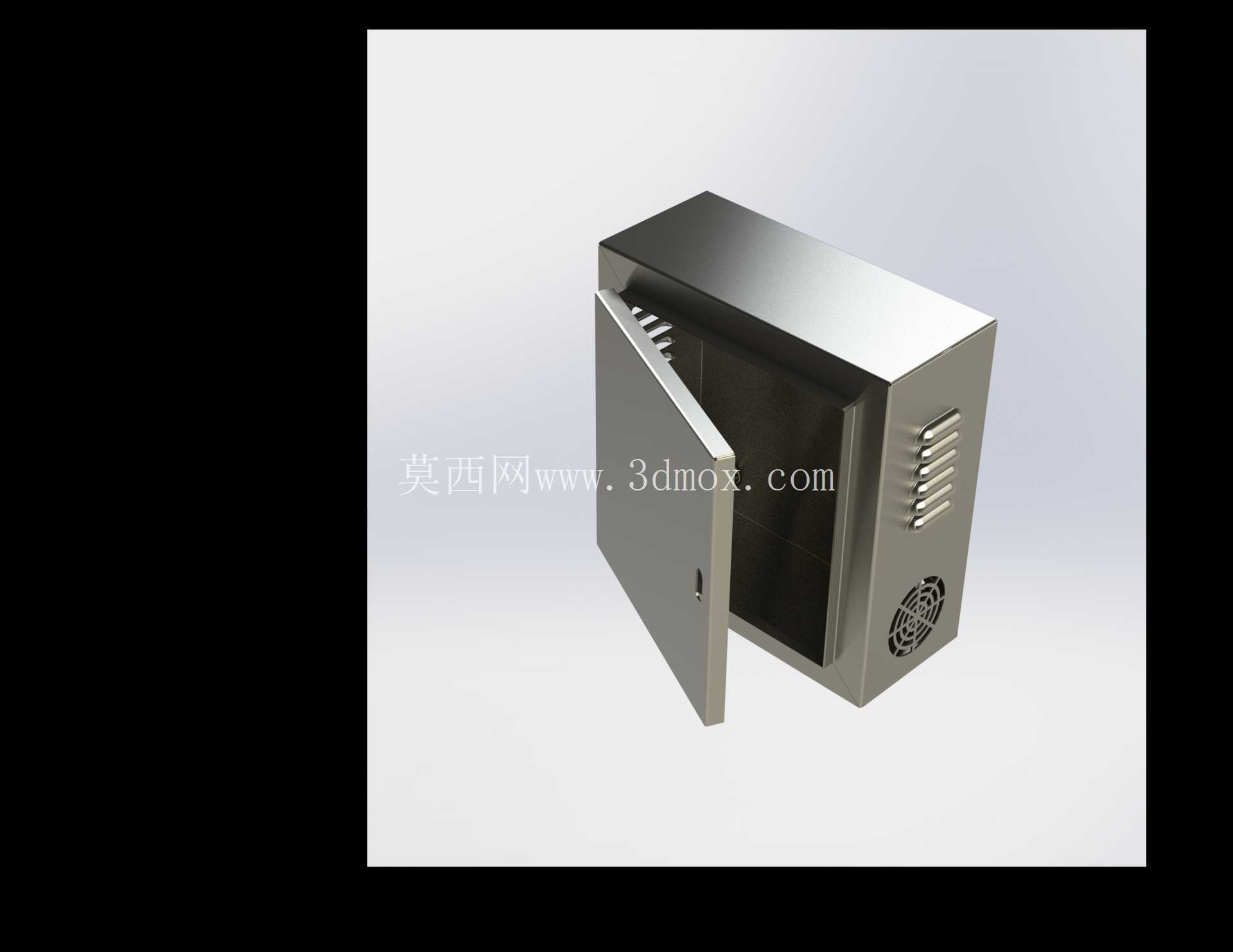

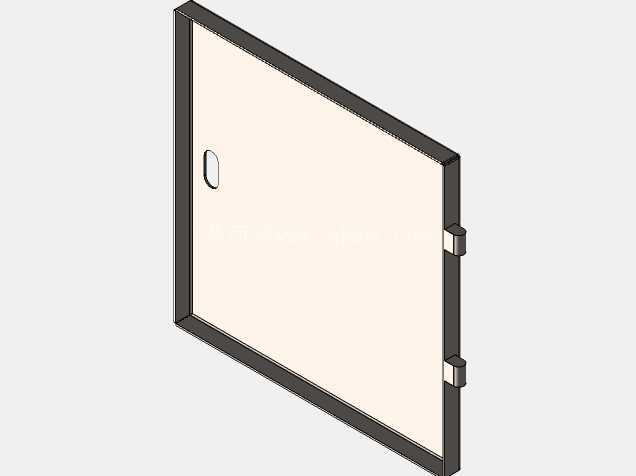

　　这款电气外壳采用钣金折弯焊接工艺成型，主体选用不锈钢板材加工，主要面向工业现场低压配电、小型控制单元的外置安装场景，常见于车间设备旁侧壁挂安装、户外小型设备站点的电控模块防护、楼宇配套弱电系统的就近接线防护等工况，能够为内部安装的接线端子、小型继电器、信号转换模块、电源适配组件提供可靠的物理防护，隔绝现场飞溅的切削液、粉尘、日常溅水以及外力磕碰损伤。从结构设计逻辑来看，壳体采用单开门侧开结构，门体与箱体主体通过暗藏式合页连接，开合角度可满足内部元器件安装接线的操作空间需求，门侧设置锁止结构，闭合后可实现门体与箱体边框的紧密贴合，减少粉尘与水汽的侵入路径。

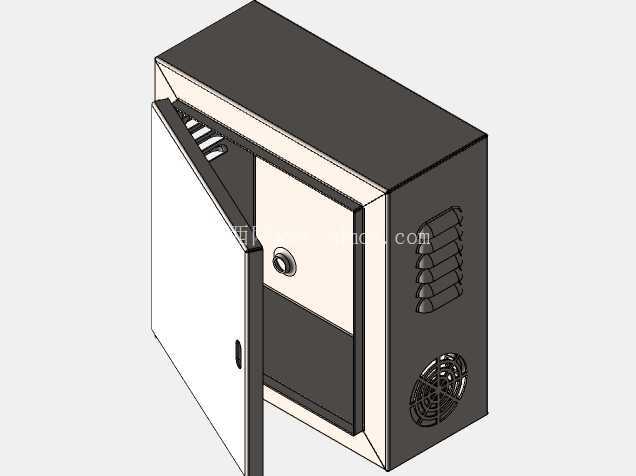

　　箱体侧面预留多组冲压成型的散热格栅，底部配置通风散热网孔，对应内部发热元器件的安装区域形成自然对流散热通道，无需额外加装强制风冷组件即可满足小功率电控单元的散热需求，避免内部元器件因积温过高出现性能衰减。在安装边界设计上，壳体背部预留壁挂安装固定孔位，可直接通过膨胀螺栓固定于混凝土墙面、设备机架立面或者金属立柱上，安装时无需额外制作过渡安装支架，孔位间距按照常规电控箱体安装规范设置，适配市面通用的壁挂安装点位尺寸。壳体内部预留统一的安装导轨固定位，可直接卡装标准宽度的电气安装导轨，方便用户根据实际需求选配不同的电气元件进行组装，内部空间深度可容纳常规厚度的接线端子排与小型开关电源，不会出现元件安装后门体无法闭合的干涉问题。

　　门体内侧边缘预留密封胶条安装槽，可根据使用场景的防护等级需求选配对应的密封胶条，在高粉尘或者高湿度的安装场景下，可通过加装密封胶条提升整体防护能力，满足不同工况的使用要求。壳体的边角位置均做折弯圆角处理，避免加工安装过程中尖锐边角对操作人员造成划伤，所有板材拼接位置均采用连续焊接后打磨抛光处理，不存在毛刺或者尖锐凸起，整体表面做拉丝处理，既提升了外观质感，也能在日常使用中减少指纹、污渍的附着，降低后期维护清理的难度。

　　从实际使用的适配性来看，这款壳体的尺寸设计兼顾了元件安装空间与壁挂安装的占用面积，不会因为体积过大占用过多墙面空间，也不会因为内部空间局促导致元件排布拥挤、接线操作困难，散热结构的位置设计避开了正面淋水的方向，在户外半遮蔽场景下使用时，可减少雨水顺着散热孔进入壳体内部的概率。对于结构设计从业者而言，这款壳体的钣金拆分逻辑具备较高的参考价值，所有折弯工序均遵循常规钣金加工的工艺要求，不存在过小折弯半径或者特殊工艺要求的结构，普通钣金加工厂即可完成加工生产，无需开模或者定制特殊刀具，加工成本可控，适合小批量定制化的电控配套场景使用。在进行内部元件排布时，可将发热相对较高的元件靠近底部散热网孔位置安装，利用热空气上升的自然对流特性，将热量通过侧面的散热格栅带出壳体外部，进一步提升散热效率，接线位置可预留于壳体上下两端的敲落孔位，方便现场布线时根据进线方向选择合适的开孔位置，无需现场额外切割开孔，减少现场施工的工作量。
