LXW5-11G2带摆杆微动限位行程开关

　　这类带摆杆的微动行程开关，在轻工自动化生产线、小型输送设备、机床辅助限位、家电安全联锁结构里的应用占比极高，很多做小型专机改造的工程师，在需要低成本位置触发信号的点位，第一时间都会考虑这类成熟结构的元件。从实际使用场景来看，它不需要复杂的安装调试，摆杆的触发角度宽容度比直压式微动开关高很多，当运动部件经过时，只要轻触摆杆端部，就能在极短的行程内完成触点状态切换，信号响应的滞后量完全能满足普通工业设备的位置检测需求，不会因为触发行程过长导致设备过冲。

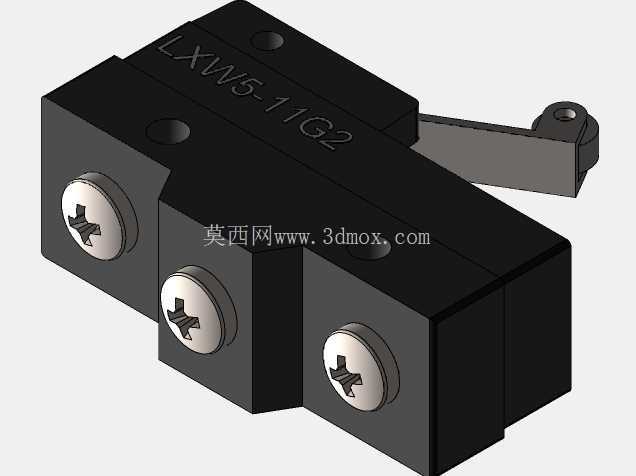

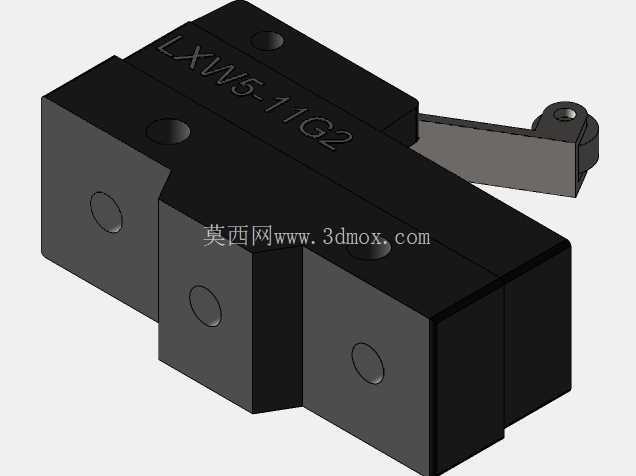

　　从结构设计逻辑来看，这款开关的壳体采用分体式卡扣加螺丝紧固的结构，三个十字盘头螺丝均匀分布在壳体正面，既保证了上下壳体的结合强度，也能在需要检修内部触点的时候快速拆解，不需要破坏壳体结构。壳体上表面直接模印型号标识，避免了粘贴标签在长期油污、粉尘环境下脱落导致型号无法辨识的问题，这一点在工厂现场的备件管理里非常实用，很多设备上的元件标签用个一两年就被切削液、油污泡掉，模印标识能长期保持清晰。摆杆部分采用金属转轴加硬质摆臂的结构，摆臂端部做了圆弧过渡，不会在长期反复触碰运动部件的时候刮伤工件表面，转轴的配合间隙控制得很小，不会因为长期往复摆动出现松旷导致触发位置偏移。

　　安装边界方面，这款开关的整体外形紧凑，三个安装螺丝的孔位间距符合通用微动开关的安装尺寸规范，不需要重新设计安装板就能直接替换同规格的老旧元件，对于设备改造项目来说能节省大量的安装板加工时间。壳体侧面的接线端子预留了足够的接线空间，不管是接硬线还是带冷压端子的软线都能顺利操作，不会出现端子空间太小导致接线困难的问题。触点部分采用速动结构，不管触发摆杆的动作速度快还是慢，内部触点的切换速度都是固定的，不会因为外部动作缓慢导致触点之间拉弧烧蚀，能大幅延长触点的使用寿命，在每分钟十几次到几十次的触发频率下，能稳定工作很长时间不需要更换。

　　在实际选型的时候，需要注意摆杆的长度和触发方向，这款摆杆是侧向伸出的结构，适合安装在运动部件的侧面位置，如果是正面触发的场景就需要更换其他摆杆形式的型号。开关的触发压力经过调校，既不会因为太灵敏导致设备运行中的轻微震动就误触发，也不会因为触发压力太大导致运动部件被卡住，在小型皮带线的到位检测、夹具的夹紧到位确认、安全门的关闭联锁这些场景里，这个触发压力的区间刚好适配使用需求。壳体的材质选用了耐温的工程塑料，在设备周边温度不超过八十摄氏度的工况下都能稳定使用，不会因为长期受热出现壳体变形导致内部结构移位。内部的触点采用银合金材质，导通电阻小，能承载小功率的控制信号，也能直接驱动小功率的继电器、指示灯这类负载，不需要额外加中间继电器转接，简化了控制回路的设计。

　　很多刚入行的结构工程师在设计限位结构的时候，容易忽略开关的触发行程余量，这款开关的摆杆有足够的超程角度，就算运动部件的停止位置有少量偏差，也不会因为过压把开关摆杆撞坏，这一点比很多直压式的微动开关容错率高很多，对安装精度的要求更低，适合在一些加工精度不高的自制设备上使用。在三维建模的时候，需要准确还原摆杆的活动角度范围，在做机构运动仿真的时候，要模拟摆杆被压下的整个行程，确认运动部件和开关本体之间不会发生碰撞，同时要预留出接线的空间，不要把开关安装在太贴近设备钣金的位置，导致后期接线和维护的时候没有操作空间。安装孔的位置要做成长条孔或者预留一定的调整余量，方便现场安装的时候微调开关的位置，调整触发的时机，不需要重新打孔就能适配不同的触发位置需求。
