参数化可配置斜齿轮传动零件

项目分类:齿轮 发布时间:2025-01-05 ID:884461
  • 参数化可配置斜齿轮传动零件
  • 参数化可配置斜齿轮传动零件
  • 参数化可配置斜齿轮传动零件
  • 参数化可配置斜齿轮传动零件

  在各类机械传动系统的布局设计中,斜齿轮是应用场景覆盖极广的核心传动零件,从常规的减速箱传动链路、机床主轴进给机构、自动化输送线的动力传递单元,到精密设备的分度传动结构,都能见到这类零件的身影。和直齿圆柱齿轮相比,斜齿轮的轮齿沿螺旋线方向排布,啮合过程中轮齿是逐步进入接触再逐步脱离啮合,传动过程的冲击、振动和噪声都明显更低,同时重合度更大,单位齿宽的承载能力更强,适合中高速、重载的连续传动工况。

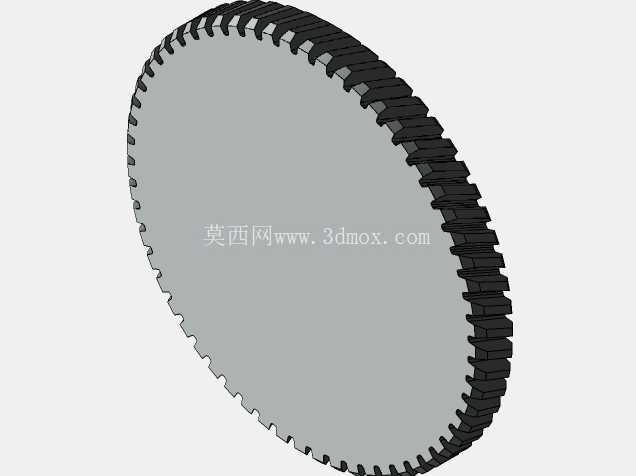

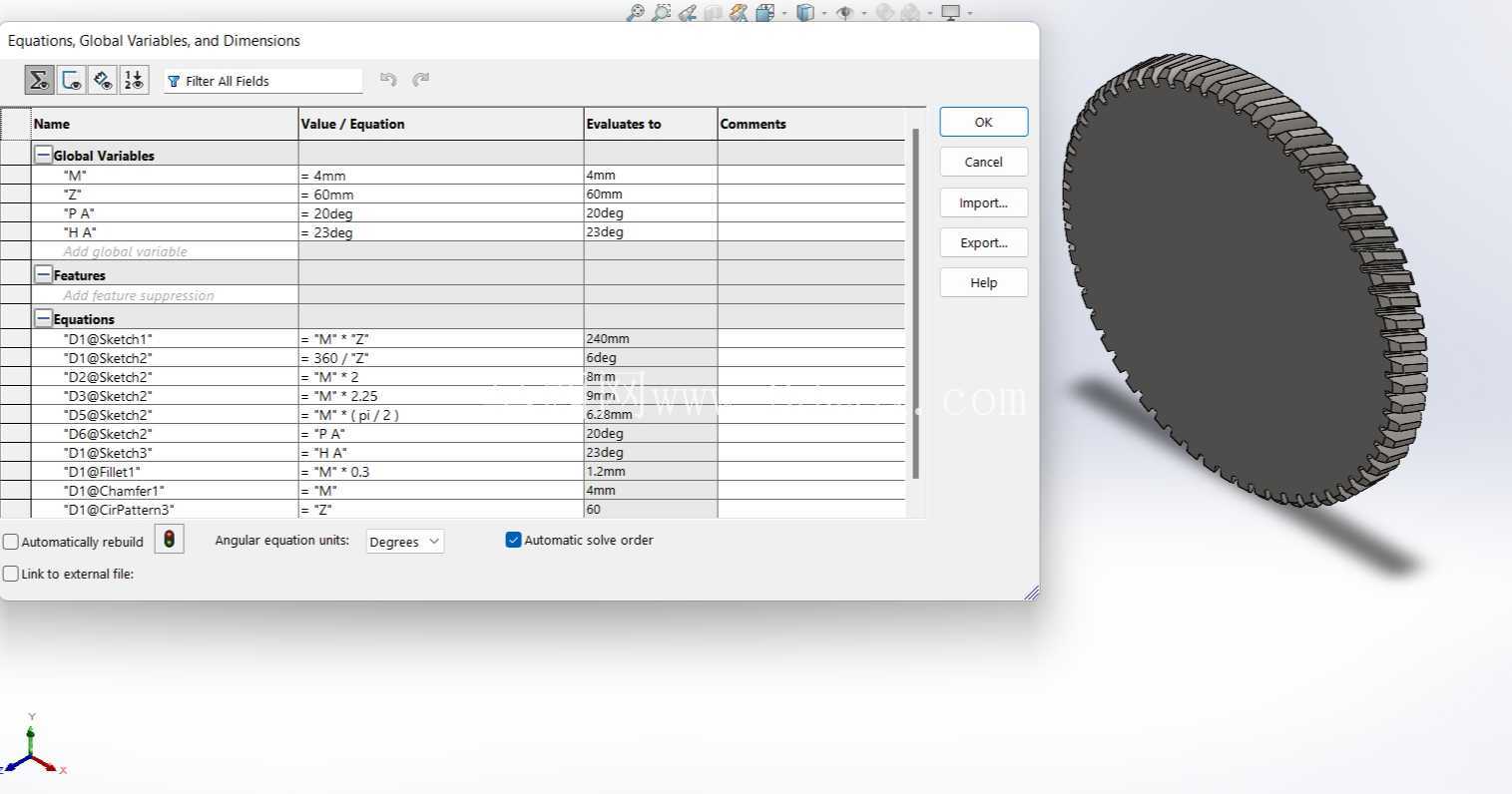

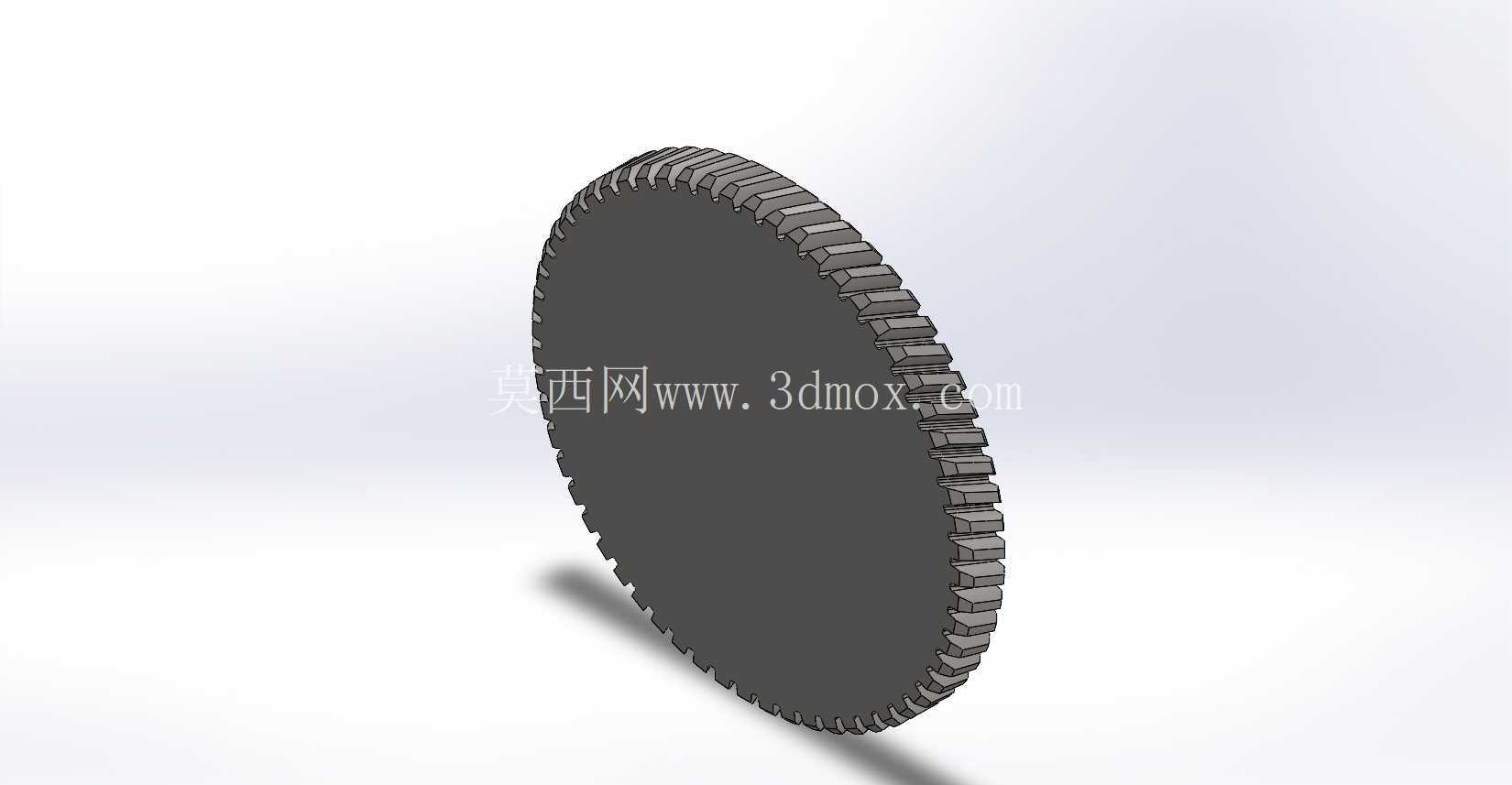

  这个斜齿轮的设计采用了方程驱动的参数化建模逻辑,没有采用固定齿形的固化建模方式,而是把齿数、压力角、螺旋角、模数、齿宽这些核心设计参数和齿廓曲线、螺旋线的生成方程做了关联,设计人员在调整传动方案的时候,不需要重新一步步绘制齿形、搭建特征,只需要修改对应参数的数值,模型就能自动更新生成对应规格的斜齿轮,能大幅缩短传动方案迭代的周期。

  从实际工程使用的角度看,这类参数化斜齿轮可以直接用于装配级的设计验证,不需要依赖工具箱里的固定规格标准件,能适配非标准传动比、特殊安装空间的定制化传动场景。比如在设计非标准减速箱的时候,经常会遇到标准齿轮的中心距和设计的箱体安装边界不匹配的问题,这时候只需要调整螺旋角、变位系数这些关联参数,就能在不改变传动比的前提下凑配中心距,同时保证轮齿的啮合强度满足要求。

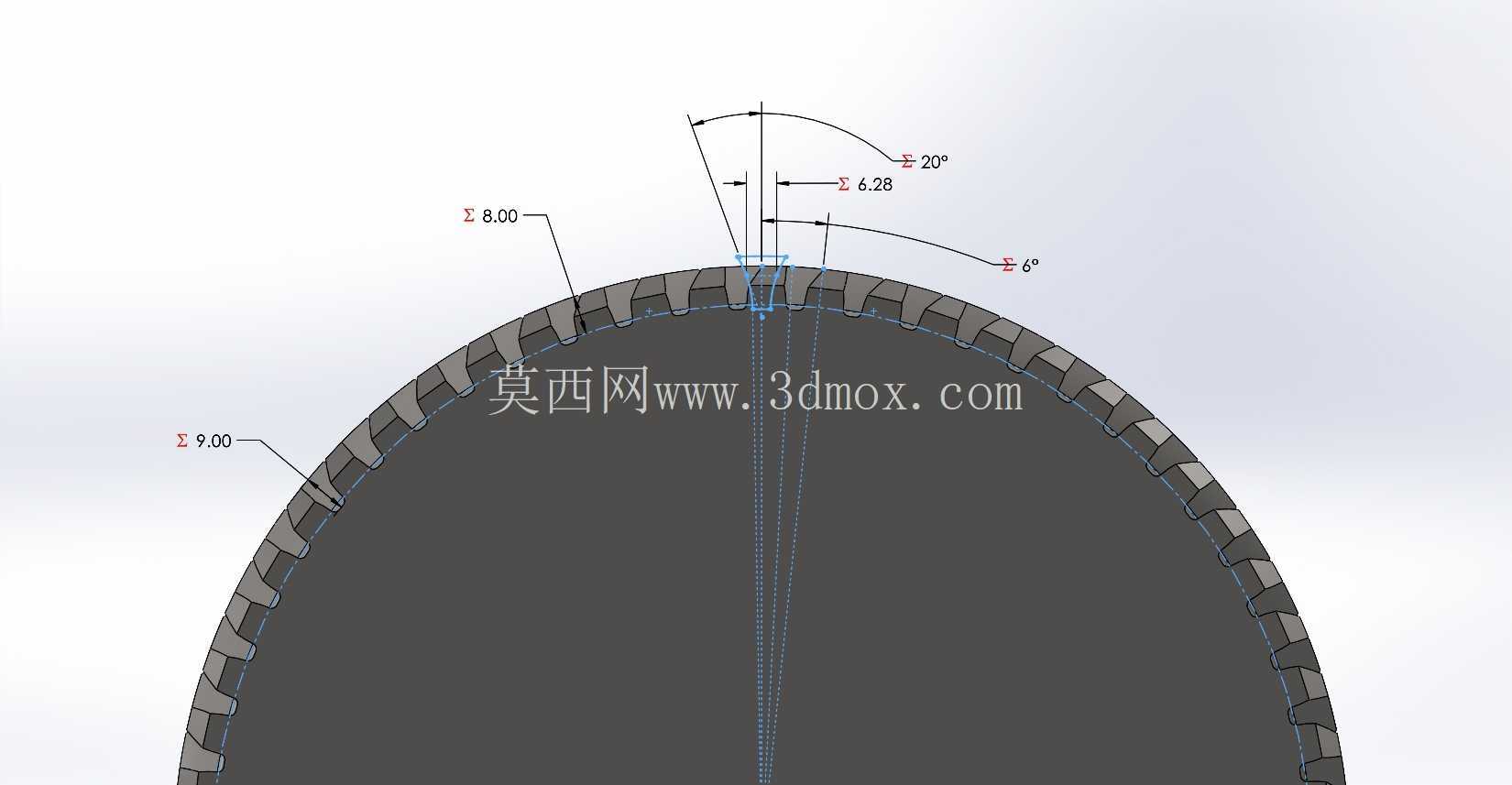

  建模过程中,齿廓曲线严格按照渐开线生成方程推导,齿根过渡曲线也做了对应的圆角处理,避免应力集中导致的轮齿断裂风险,螺旋线的导程和设定的螺旋角完全匹配,保证轮齿啮合的时候齿面接触是线接触,不会出现局部点接触导致的早期磨损。模型的安装基准做了统一约束,内孔、键槽、端面的安装基准和齿顶圆、分度圆保持同轴、垂直的形位公差逻辑,导入装配体之后可以直接配合轴类零件、轴承做装配约束,不需要额外调整基准位置。

  在实际选型建模的时候,首先要明确传动链路的负载扭矩、输入转速、传动比要求,先确定模数和齿数,再根据允许的安装空间、轴向力承受能力选择合适的螺旋角——螺旋角越大,传动越平稳,但产生的轴向力也越大,需要匹配对应的能承受轴向载荷的轴承,比如角接触球轴承或者圆锥滚子轴承。齿宽的选择也要和安装空间匹配,齿宽过大会导致载荷沿齿宽分布不均,过小则会降低轮齿的承载能力,参数化模型调整齿宽的时候,轮齿的螺旋线会自动随齿宽延伸,不会出现齿形断裂的问题。

  这类参数化斜齿轮还可以直接用于运动仿真和有限元分析,模型的齿面是连续的曲面,没有碎面、破面的问题,导入仿真模块之后可以直接添加接触约束,模拟不同负载下轮齿的啮合接触应力、传动误差,验证设计参数是否满足强度和传动精度要求。在做整机装配干涉检查的时候,参数化模型可以实时调整齿轮的外径、齿宽,快速验证和周边箱体、轴套、其他传动零件的间隙是否满足装配要求,避免后期加工的时候出现干涉问题。

  需要注意的是,斜齿轮在装配的时候要保证配对齿轮的螺旋角大小相等、方向相反,参数化模型里也预留了螺旋方向的切换参数,只需要修改螺旋角的正负值就能快速生成左旋或者右旋的斜齿轮,不需要重新建模。对于有变位需求的传动场景,比如为了提高小齿轮的弯曲强度、或者凑配中心距需要做变位修正,方程驱动的建模方式也能直接把变位系数代入渐开线的生成方程,自动生成变位后的齿廓,保证齿形的准确性,不会出现手动修改齿形导致的啮合干涉问题。

  在日常的设计工作中,很多工程师都会积累自己的参数化零件库,这类方程驱动的斜齿轮就是零件库里的核心通用件,不管是做新设备的传动方案设计,还是旧设备的传动部件改造,都能快速调出模型调整参数,直接用到装配设计里,省去大量重复建模的时间,把更多精力放在传动方案的优化、强度校核和安装布局的调整上,提升整体的设计效率。
