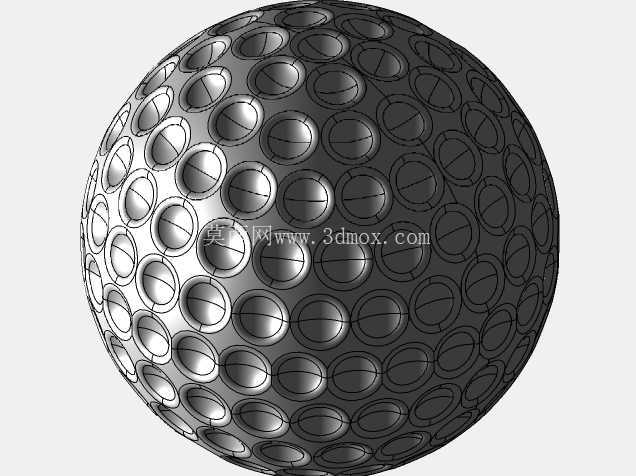

标准尺寸凹坑表面高尔夫球结构设计

　　日常接触的高尔夫球看似是简单的橡胶球体，实则表面的凹坑排布、球面曲率、凹坑深度都经过严谨的结构设计，直接影响飞行过程中的空气动力学表现，这也是做这类球面结构建模时最需要把控的核心要点。很多刚接触曲面建模的工程师容易把高尔夫球做成均匀排布凹坑的正球体，忽略实际生产中球面凹坑的非均匀排布逻辑——靠近球体合模线位置的凹坑尺寸、深度和极点位置的凹坑存在细微差异，目的是平衡飞行过程中的升力与阻力，避免球体出现不规则自旋偏移。

　　从实际应用场景来看，这类带规律凹坑的球面结构不只用在高尔夫球制造领域，在流体管道内壁的减阻结构设计、风力发电机叶片表面的扰流结构、部分低速飞行器的表面整流设计中，都会参考高尔夫球的凹坑扰流原理，通过在曲面表面设置规律的内凹结构，打乱附面层气流的分离节奏，降低压差阻力。做这类球面建模时，首先要确定球体的基准直径，按照高尔夫球的通用标准尺寸，基准球体直径控制在42.67mm以上，整体质量偏差不超过设计阈值，建模时先构建完整的基准球体，再确定凹坑的排布基准：不能直接用正多边形网格投影到球面，那样会导致极点位置的凹坑出现严重变形，需要先做球面的拓扑分块，把整个球面划分成若干个对称的五边形、六边形单元，每个单元中心作为凹坑的定位基准，保证每个凹坑的中心到球心的距离一致，凹坑自身的曲率半径统一。

　　凹坑的深度设计是整个结构的关键，常规高尔夫球的凹坑深度在0.25mm左右，过深会导致飞行阻力过大，击球后飞行距离不足，过浅则无法起到有效扰流的作用，球体飞行稳定性差。建模时凹坑采用内凹的球面结构，和基准球体做布尔切除运算，要注意凹坑边缘和基准球面的过渡圆角，不能出现尖锐的棱边，否则实际生产时模具脱模困难，使用过程中也容易出现应力集中导致凹坑边缘开裂。很多新手建模时容易忽略合模线位置的结构处理，实际生产的高尔夫球是两半模压成型，合模线位置会预留0.1mm左右的溢料边打磨余量，这个位置的凹坑要做适当的偏移避让，避免合模线刚好切过凹坑中心，导致成型后凹坑形状残缺。

　　从安装边界和尺寸适配的角度来说，如果是做高尔夫球的配套模具设计，还要考虑橡胶硫化成型的收缩率，通常橡胶材料的成型收缩率在1.5%-2.5%之间，建模时要把收缩补偿量提前算入球体直径和凹坑尺寸中，避免成型后尺寸超出公差范围。如果是把这类凹坑球面结构移植到其他工业减阻场景，比如管道内壁的扰流结构，就要根据管道内的流体流速、介质粘度调整凹坑的深度和排布密度，不能直接照搬高尔夫球的参数：流速越高的场景，凹坑深度要适当减小，排布密度适当提高，避免凹坑内部产生涡流反而增加阻力；低流速场景下可以适当加大凹坑深度，强化附面层的扰动效果。

　　做这类球面阵列结构时，还要注意整体的对称性，整个球体的凹坑排布要满足中心对称要求，不管绕哪个过球心的轴旋转，质量分布都要均匀，否则球体飞行时会因为动不平衡出现偏移。建模完成后要做质量属性检查，确认球体的质心和球心完全重合，转动惯量在各个轴向的偏差控制在0.5%以内，才能满足实际使用的动平衡要求。很多人做这类模型时只关注外观的相似度，忽略了结构本身的工程逻辑，做出来的模型只能做外观展示，无法用于实际的模具生产或者流体仿真计算，这也是结构建模和外观建模最核心的区别——每一个曲面特征、每一个尺寸参数，都要对应实际的功能需求，而不是单纯追求视觉上的整齐。
