刚性法兰联轴器结构设计三维模型

　　在常规工业传动系统的轴系对接场景中，刚性法兰联轴器是应用极为广泛的基础传动部件，这类部件不存在挠性补偿结构，对两轴的对中精度要求极高，通常用在传动载荷平稳、无显著冲击振动、安装时可实现高精度对中的设备轴系中，比如中小型输送设备的动力输出端与执行端对接、普通机床的主轴进给轴对接、小型泵组的电机与泵体轴连接等场景，都能看到这类联轴器的应用。

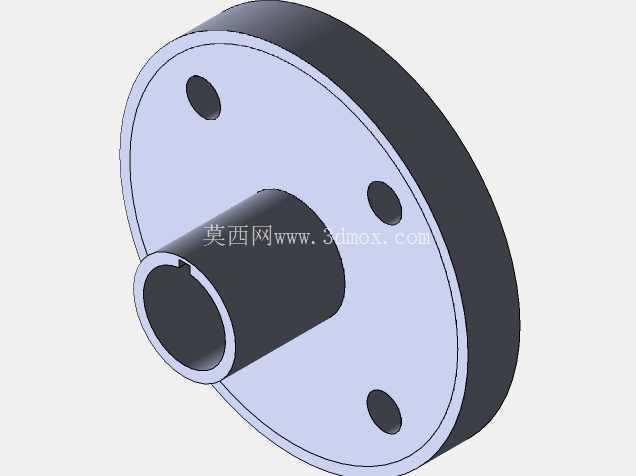

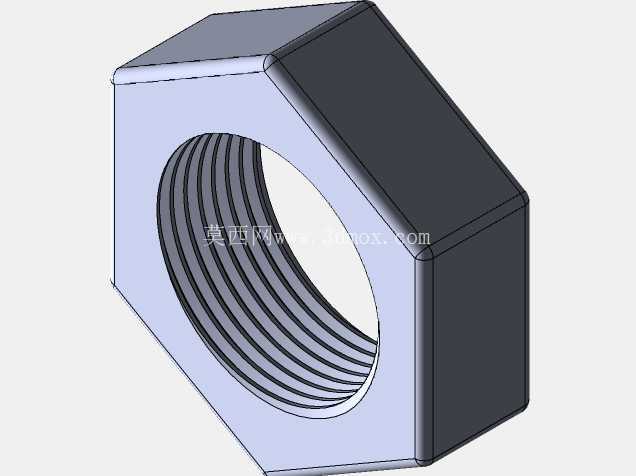

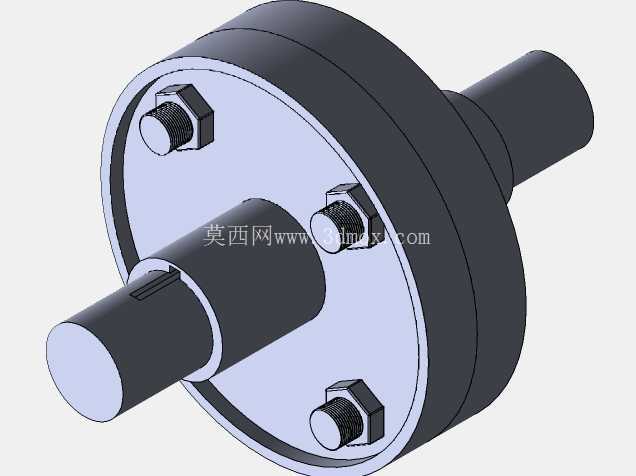

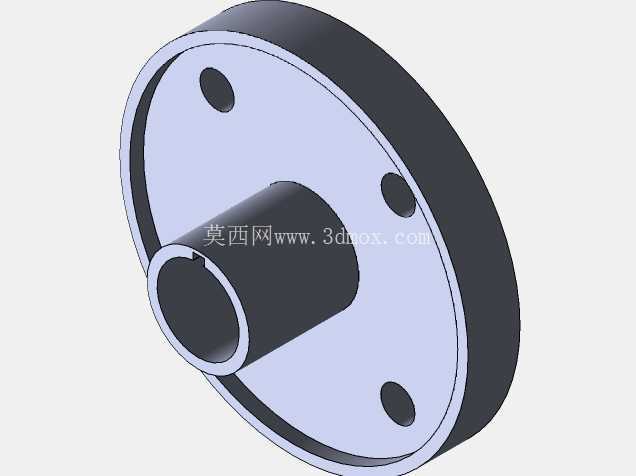

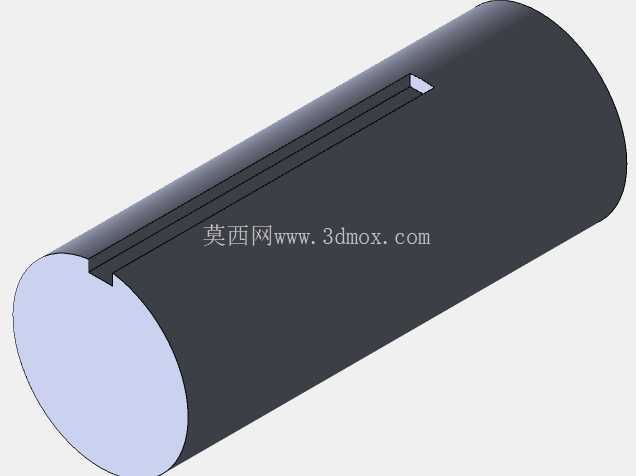

　　从结构组成来看，该联轴器由两个对称的半联轴节、连接螺栓组、锁紧螺母以及轴端键槽结构组成，两个半联轴节分别套装在驱动轴与从动轴的轴端，依靠轴上的平键实现周向固定，传递扭矩时，键结构承担周向的载荷传递，两个半联轴节的法兰端面紧密贴合后，通过沿法兰圆周均布的螺栓组件实现刚性锁紧，将两个半联轴节连接为一个刚性整体，以此实现驱动端到从动端的扭矩传递。

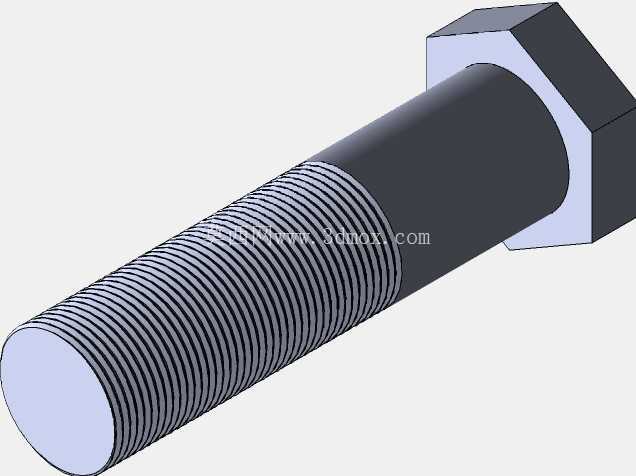

　　设计这类联轴器时，首先要匹配对接轴的轴径参数，半联轴节的轴孔公差通常选用H7/k6的过渡配合，既保证装配时的定位精度，也避免长期运行后轴孔出现松动磨损；法兰端面上的螺栓孔采用沿圆周均布的排布方式，孔位的位置度公差需要严格控制，否则装配时会出现螺栓无法顺利穿入、锁紧后两个半联轴节端面贴合不均的问题，运行时会产生额外的偏载力矩，加剧轴系的振动与轴承磨损。螺栓的选型需要根据传递的额定扭矩计算，确保螺栓的剪切强度、挤压强度满足最大载荷下的使用要求，避免过载时螺栓被剪断导致传动失效。

　　从安装边界来看，这类联轴器的轴向尺寸相对紧凑，法兰的外径尺寸根据传递扭矩的大小对应设计，扭矩越大对应的法兰外径、螺栓规格、轴孔直径也会相应增大；安装时需要先将两个半联轴节分别热装或者压装到对应轴的轴端，确保轴肩与半联轴节的端面紧密贴合，调整两轴的同轴度，保证径向圆跳动、端面圆跳动都在允许的公差范围内，再穿入连接螺栓，按照对角分次锁紧的方式拧紧螺母，避免单个螺栓受力过大。

　　不同于挠性联轴器，刚性法兰联轴器没有缓冲吸振、补偿两轴相对偏移的能力，因此在选型应用时，必须确认安装现场的轴系对中条件可以满足要求，如果两轴存在较大的径向偏移、角向偏移或者轴向窜动，使用这类刚性联轴器会导致轴系产生附加载荷，加速轴承、密封件的磨损，严重时甚至会出现轴断裂、联轴节碎裂的故障。但也正是因为其刚性连接的特性，这类联轴器在对中精度满足要求的场景下，传动效率极高，不存在回转间隙，可实现精准的扭矩传递，且结构简单，加工制造难度低，后期维护成本极低，只需要定期检查连接螺栓的锁紧状态即可，不需要像弹性联轴器那样定期更换弹性元件。

　　在三维建模过程中，这类零件的建模逻辑相对清晰，首先通过旋转特征生成半联轴节的基体结构，包括轴孔、法兰盘、轴伸段的基础轮廓，之后拉伸切除生成轴孔内的键槽结构，再通过圆周阵列生成法兰端面上的所有螺栓过孔，最后单独建模螺栓、螺母等标准件，按照装配关系完成整体装配，建模时需要注意各配合面的公差在模型中的体现，尤其是轴孔与轴的配合尺寸、螺栓孔与螺栓的间隙尺寸，确保后续生成工程图时可以直接标注对应的公差要求，指导生产加工。

　　实际应用中，这类联轴器的转速适用范围也和自身的加工精度、安装精度直接相关，精加工后的法兰联轴器做动平衡校正后，可应用在中高转速的传动场景中，如果是普通粗加工的铸件结构，通常只适合在低转速、大扭矩的重载传动场景下使用。法兰端面的粗糙度也有明确要求，通常需要达到Ra3.2以上，保证两个半联轴节贴合时接触面积足够，避免出现局部接触导致的应力集中问题。
