带安装孔单角L型金属连接固定件

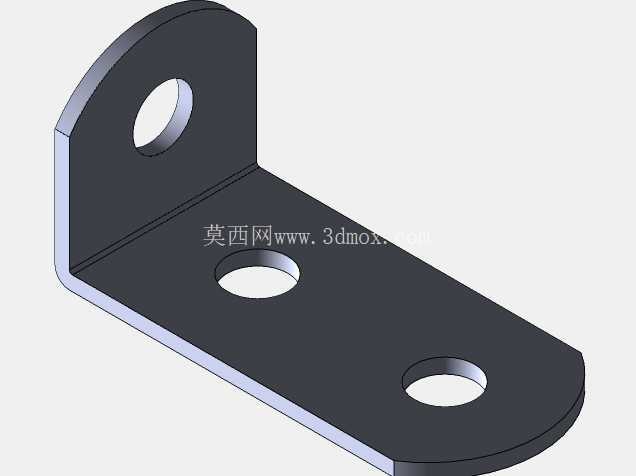

　　在低压配电柜体内部的铜排搭接、小型干式变压器的绕组端部定位、电子设备机箱内的PCB板辅助支撑场景中，这类单角弯折的金属固定条是非常常见的小尺寸结构连接件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在装配阶段才发现孔位偏差、弯折角度不足导致的装配干涉问题。从实际使用场景来看，这类零件主要承担两个垂直安装面之间的载荷传递与位置固定作用，不同于普通等边角码，这款单角金属条的两个翼板长度存在明显差异，长翼板上设置了两个沿长度方向排布的安装孔，短翼板仅设置单孔，这种非对称的孔位布局是专门针对安装空间受限的场景设计的——比如变压器铁芯夹件的侧边补强位置，长翼板可以贴合在夹件的平面上通过两个螺栓形成稳定的面固定，避免单螺栓固定带来的转动自由度，短翼板则垂直伸出，用于连接需要悬空固定的引线支架、温度传感器固定座这类小载荷部件，单孔的设计可以在安装时微调小范围的角度偏差，补偿零件加工或者装配带来的累计误差。

　　从设计思路上看，这类零件的建模过程首先要确定弯折内R角的取值，通常采用钣金冲压工艺加工的话，内R角不能小于板材厚度的0.5倍，否则冲压弯折位置会出现应力集中导致的开裂，同时外R角会自然形成等于内R加板厚的圆弧过渡，不需要额外做倒角处理，避免加工工序增加。零件的所有安装孔都做了沉孔或者孔口去毛刺的工艺结构设计，这里的孔位公差按照IT12级控制，既可以满足普通螺栓的穿装要求，又不会因为公差过松导致连接位置偏移。长翼板的末端做了半圆头的外形处理，而不是直角切边，一方面是为了避免尖锐边角在装配过程中划伤操作人员或者线缆绝缘层，另一方面半圆头的结构可以让零件在狭长的安装空间内不需要预留边角避让的空位，提升空间利用率。

　　关于安装边界的尺寸控制，首先要明确弯折后的两个翼板的垂直度公差，通常控制在0.1mm以内，否则两个安装面贴合时会出现缝隙，螺栓锁紧后会产生额外的内应力，长期在震动环境下使用容易出现螺栓松动或者板材疲劳断裂。长翼板上的两个安装孔的中心距需要严格匹配被连接件的预留孔位，孔中心到翼板侧边的距离不小于螺栓直径的1.5倍，保证安装时扳手有足够的操作空间，不会和板材边缘发生干涉。短翼板的单孔中心到弯折棱边的距离，需要考虑配套使用的平垫、弹垫的外径尺寸，避免垫片一部分压在弯折圆弧面上，导致锁紧时垫片倾斜、螺栓预紧力不足。板材厚度的选择要根据实际承载的载荷计算，通常这类小尺寸固定件如果用于电子变压器内部的轻载连接，采用1.5mm到2mm厚度的冷轧钢板即可满足强度要求，表面做喷塑或者镀锌处理，提升防锈能力同时避免和铜排等导电部件接触时产生电化学腐蚀。

　　在实际建模过程中，很多新手容易忽略钣金展开的工艺缺口设计，在弯折位置的两个侧边，如果不预留合适的工艺缺口，冲压弯折时会出现侧边材料挤压隆起的问题，导致零件边缘不平整，无法和安装面完全贴合。另外所有孔的位置都要避开弯折圆弧区域，因为弯折区域的材料在冲压过程中会发生塑性流动，如果孔位落在弯折区，会导致孔位变形失圆，螺栓无法正常穿装。这类零件虽然结构简单，但是在成套设备里的用量往往不小，设计时充分考虑加工工艺性和安装便利性，能够大幅降低现场装配的调整工作量，减少因为小零件设计缺陷导致的整机组装效率下降问题。
