摩托罗拉手机便携充电适配器结构设计

项目分类:变压器/电感器 发布时间:2025-02-16 ID:933438
  • 摩托罗拉手机便携充电适配器结构设计
  • 摩托罗拉手机便携充电适配器结构设计
  • 摩托罗拉手机便携充电适配器结构设计
  • 摩托罗拉手机便携充电适配器结构设计
  • 摩托罗拉手机便携充电适配器结构设计
  • 摩托罗拉手机便携充电适配器结构设计
  • 摩托罗拉手机便携充电适配器结构设计

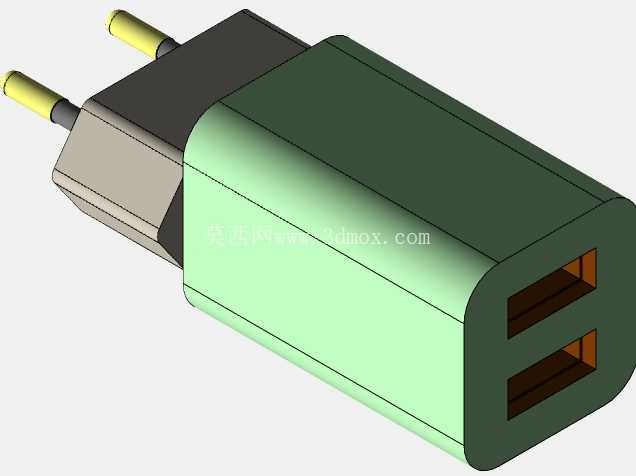

  日常消费电子配套的充电类部件,在结构设计阶段需要兼顾插脚适配性、壳体防护强度与内部元器件排布空间,这款适配摩托罗拉机型的墙插式充电适配器,在前期建模阶段就围绕民用市电使用场景做了多轮边界校核。首先从实际使用场景出发,这类墙插充电器需要适配国内标准86型墙面插座的安装间距,插脚伸出长度严格按照国标要求控制,避免插入插座后出现松动、接触不良的问题,同时插脚与壳体衔接处做了限位凸台设计,既可以控制插装到位的深度,也能避免日常插拔过程中插脚受力歪斜,导致内部焊盘脱焊的故障。

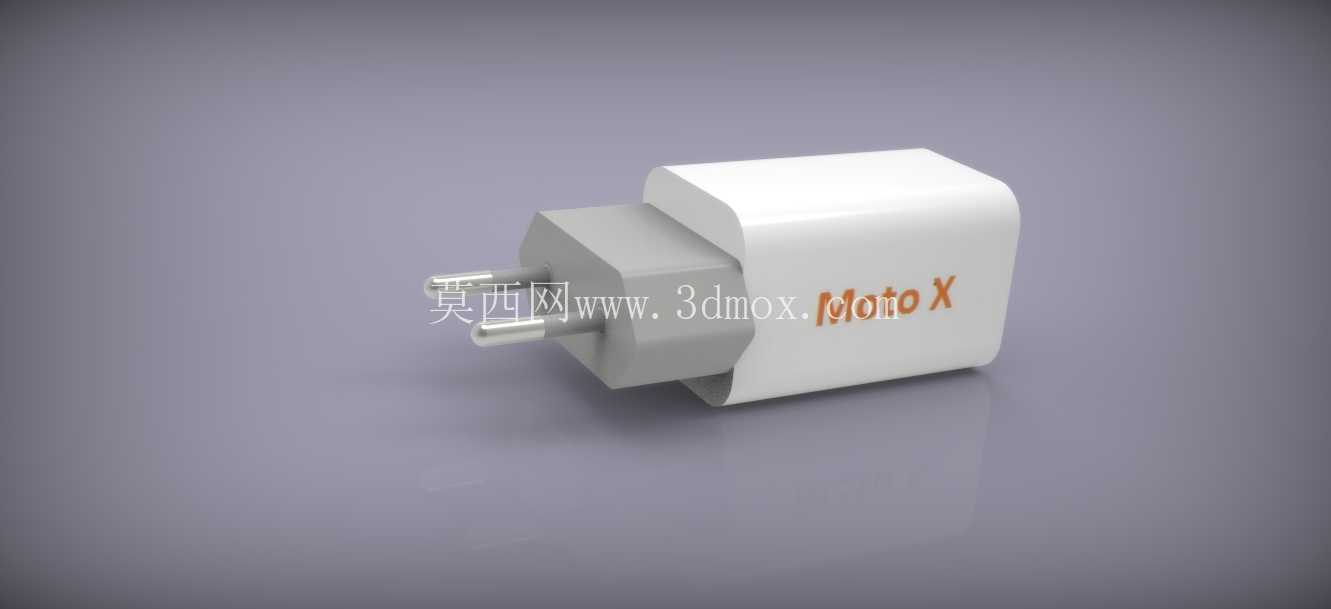

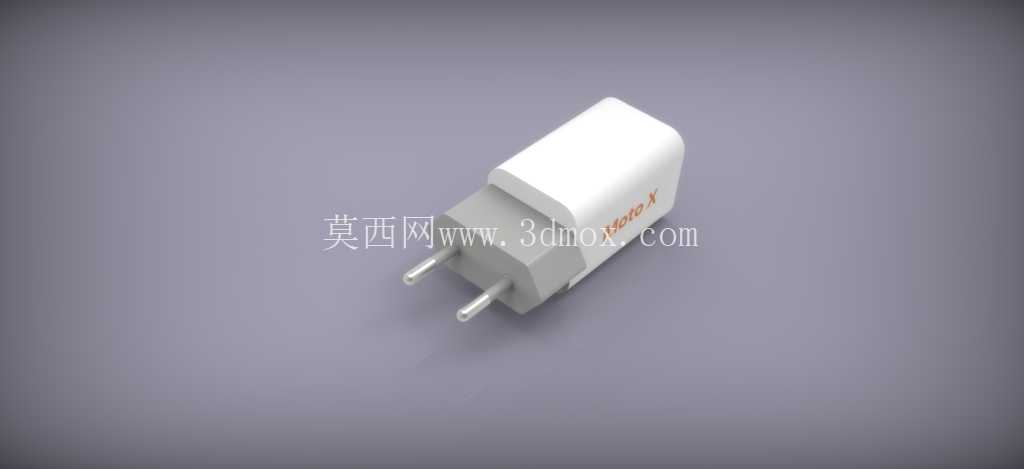

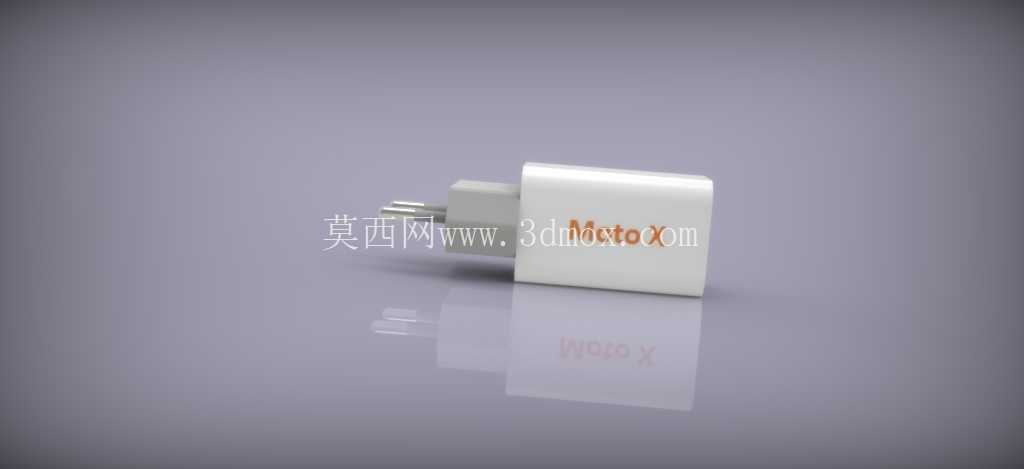

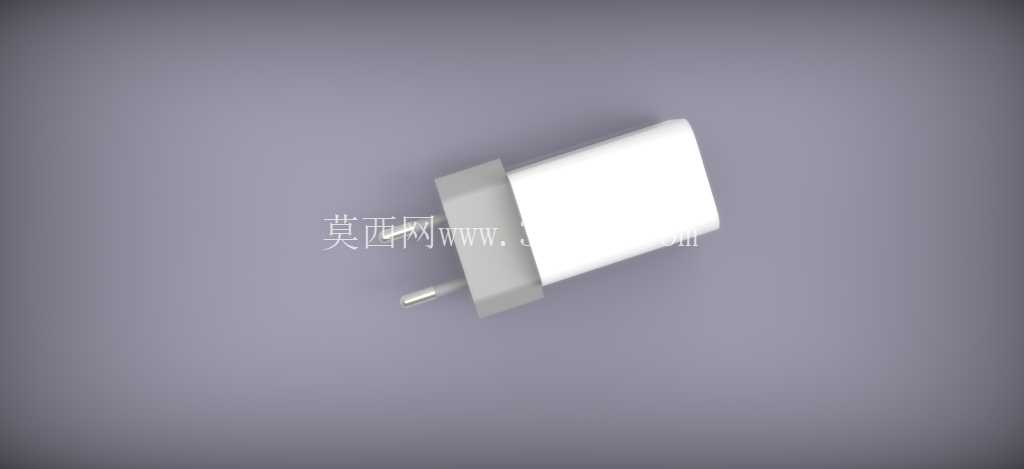

  壳体部分采用一体化注塑成型的方正造型,边角做了R2.5的圆角过渡,既不会因为棱角过于尖锐划伤使用者,也能在跌落时分散边角处的冲击应力,降低壳体开裂的概率。壳体表面采用细磨砂蚀纹处理,相比光面壳体更不容易残留指纹与使用划痕,长期使用后外观一致性更好。插脚所在的端面与壳体主体做了1.2mm的台阶差,插入插座后台阶面可以贴合插座面板,避免插头歪斜导致的插脚单侧受力过大问题。

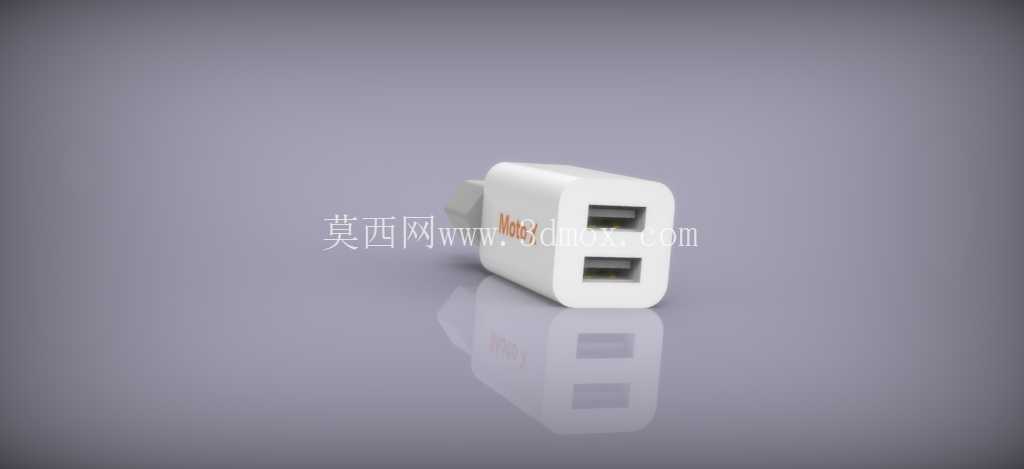

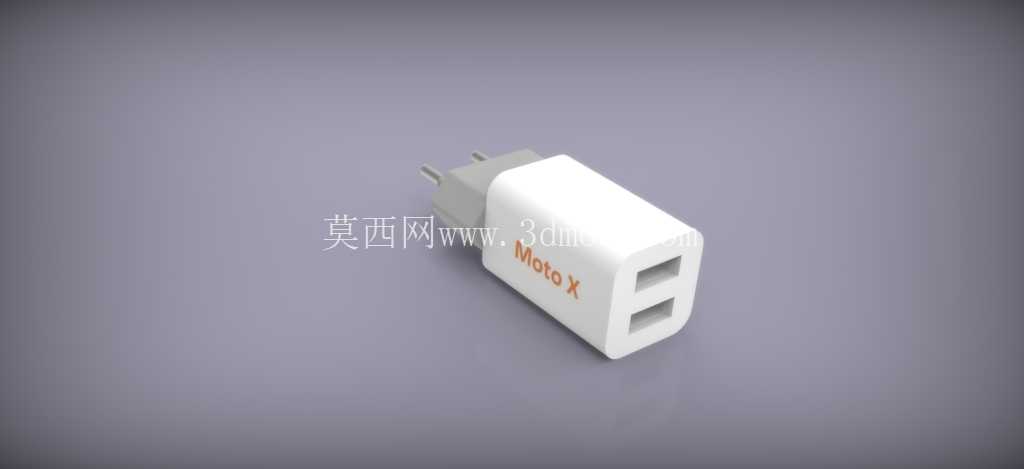

  内部结构设计上,壳体内部预留的腔体空间刚好容纳降压电路板、整流元器件与输出端触点,腔体内部设置了三处定位筋位,电路板装入后可以通过筋位实现径向限位,不需要额外打胶固定就能避免元器件在壳体内晃动,同时筋位之间预留了0.8mm的散热间隙,充电过程中元器件产生的热量可以通过间隙内的空气传导到壳体表面散出,避免局部积热导致元器件寿命衰减。输出端的插接口与壳体端面的同轴度公差控制在0.1mm以内,保证充电数据线插入时不会出现卡滞、接口偏磨的问题。

  从安装边界来看,这款充电器的整体宽度控制在32mm以内,插入墙面插座后不会遮挡相邻的插座插孔,避免多设备同时充电时出现位置干涉,这也是民用消费类充电配件在结构设计时需要重点考量的使用细节——很多早期的大体积充电器因为宽度过大,插入后会挡住旁边的插座位,造成插座资源浪费,这款设计在保证内部元器件排布空间足够的前提下,尽可能压缩了壳体的横向尺寸,兼顾了内部空间利用率与外部使用兼容性。

  插拔受力设计上,壳体两侧做了内凹的微弧面,刚好匹配手指捏持的弧度,日常插拔时手指可以贴合在弧面位置发力,不需要过度用力就能完成插拔操作,同时弧面位置的蚀纹粗糙度略高于壳体其他区域,增加手指与壳体之间的摩擦力,避免手滑导致插拔困难。壳体的上下盖采用卡扣加超声焊接的固定方式,卡扣沿壳体周向均匀布置6处,超声焊接线的宽度控制在0.3mm,既可以保证上下盖结合后的密封强度,避免日常使用中灰尘、飞溅的水渍进入壳体内部,也不会因为焊接线过宽导致壳体表面出现缩痕影响外观。

  在结构校核阶段,针对插脚的受力强度做了模拟验证,在插脚末端施加15N的侧向力时,插脚的形变量控制在0.3mm以内,不会出现插脚弯折无法插入插座的问题;针对壳体的跌落性能,按照1米高度自由跌落至水泥地面的工况做了结构优化,壳体内部的筋位可以将跌落产生的冲击传递到整个壳体框架,避免冲击集中在电路板元器件位置,降低跌落导致的元器件损坏概率。另外,壳体的壁厚均匀控制在1.8mm,避免注塑过程中出现壁厚不均导致的缩水、翘曲问题,提升量产时的成品率。

  这类小型电源适配部件的设计,看似结构简单,实则需要在有限的空间内平衡电气安全、结构强度、使用体验、量产工艺等多方面的需求,每一处尺寸细节、筋位布置、表面处理的选择,都需要结合实际使用场景反复调整,才能做出兼顾可靠性与使用便利性的产品。建模过程中需要同步考虑注塑模具的拔模角度,所有外表面的拔模角度控制在1.5度,内表面筋位的拔模角度控制在0.5度,既方便模具开模时顶出,也不会因为拔模角度过大导致壳体尺寸偏差超出公差范围。
