五孔扁平金属连接条机械构件

　　在非标自动化机架搭建、教学实验台组装、小型机电设备的模块化拼接场景中，这类带等距安装孔的扁平金属连接条是使用频率极高的基础构件。日常做设备改型或者工装夹具搭建时，经常会遇到不同安装基面的跨接需求，比如两个铝型材框架的侧面需要做横向补强，或者小型传感器安装支架需要做延伸固定，这时候这类平直的多孔金属条就能省去大量现场配做支架的时间，直接通过标准紧固件完成跨接固定，不需要额外焊接或者铣削加工，拆装调整也十分方便。

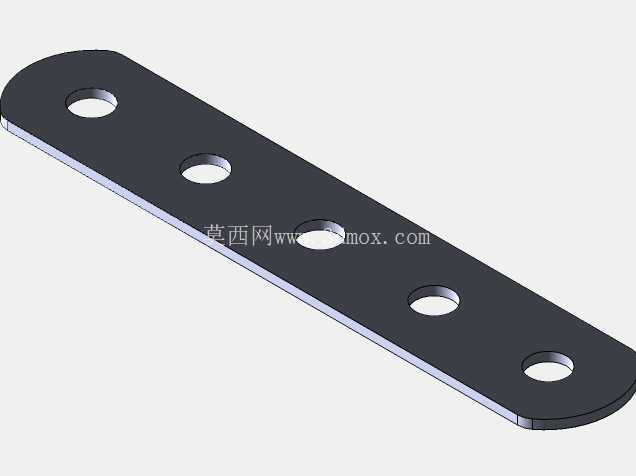

　　从结构设计角度看，这款五孔扁平金属条做了两端圆弧收边处理，没有尖锐的直角棱边，一方面能避免装配过程中划伤操作人员，另一方面在狭小安装空间内调整位置时，不会因为直角剐蹭到周边的线缆或者薄壁零件。五个安装孔采用等间距排布，孔位公差控制在通用紧固件的适配范围内，既可以单根使用做短距离连接，也可以多根拼接通过重叠孔位锁付，实现更长距离的连接支撑，孔的边缘做了轻微的倒角处理，螺丝锁付时不会出现孔口毛刺卡滞垫片的问题，能保证紧固件的端面完全贴合金属条表面，锁付力矩传递更均匀，长期受振动载荷也不容易出现螺丝松动的情况。

　　实际选型使用时，需要先明确安装边界的尺寸要求，这款金属条的整体厚度适配常规的M4、M5规格内六角螺丝或者十字盘头螺丝，安装时不需要额外加工沉孔，直接用平垫加弹垫的组合就能完成可靠锁付。孔位的中心距是标准化的通用间距，能和市面上多数模块化拼装配件、工业铝型材的槽位间距匹配，不需要单独做孔位适配。金属条的本体采用平直度较高的金属板材冲压成型，平面度控制在合理范围内，锁付后不会因为本体翘曲导致两个被连接件之间出现装配间隙，能保证连接后的整体刚性。

　　在不同的应用场景下，这类金属条的作用也有区别：在教学用的机械拼装套件中，它可以作为连杆机构的基础杆身，配合轴套和螺丝组成曲柄摇杆、滑块机构的传动杆件；在小型电子设备的内部支撑中，它可以作为电路板的安装压条，通过两端的孔位锁付在壳体上，固定不同尺寸的PCB板；在小型输送线的侧边防护搭建中，多根金属条平行锁付可以作为防护网的固定压条，将防护网片牢牢压在型材框架上。设计这类零件的时候，不需要做过多复杂的曲面结构，核心是保证孔位的位置度、本体的平直度以及边缘的去毛刺处理，因为这类基础连接件的可靠性直接影响整套设备的装配精度，要是孔位偏差过大，装配时就需要强行掰动零件对位，会产生额外的装配内应力，长期使用后容易出现零件变形或者螺丝断裂的问题。

　　另外，这类扁平金属条的载荷承受能力和厚度、宽度直接相关，做选型时要根据实际承载的重量计算所需的截面尺寸，避免因为选型过薄导致连接后出现下弯变形。如果是用于有一定振动的设备上，还可以在金属条和被连接件之间增加薄橡胶垫片，既能起到防松的作用，也能避免金属之间硬接触产生的共振噪音。日常维护时，这类裸露的金属构件如果是在潮湿环境下使用，表面做发黑或者镀锌处理就能满足基本的防锈需求，不需要做更复杂的表面处理，控制成本的同时也能满足使用要求。在三维建模过程中，绘制这类零件时要重点注意孔位的线性阵列间距准确，两端圆弧的圆心和最外侧孔位的中心保持同心，这样加工出来的零件两端到孔边的距离一致，受力时不会出现单侧应力集中的情况，同时要把孔边的倒角、边缘的倒钝特征都建模出来，避免加工出来的零件存在锐边隐患，装配时也能更好地和配套零件贴合。
