内燃机进排气控制凸轮轴结构设计

　　在往复式内燃机的配气系统里，凸轮轴是决定进排气时序的核心执行零件，其轮廓精度、轴段同轴度直接关联发动机的充气效率、怠速稳定性与高转速区间的动力输出表现，不管是乘用车汽油机、商用车柴油机还是小型通用动力机械，只要采用顶置气门配气结构，都需要依靠凸轮轴的旋转运动，将凸轮型线的升程变化转化为气门的往复直线动作，精准控制每个气缸进气门、排气门的开启时刻与开启持续时长，保证气缸在进气冲程吸入足量新鲜混合气、排气冲程彻底排出燃烧废气。

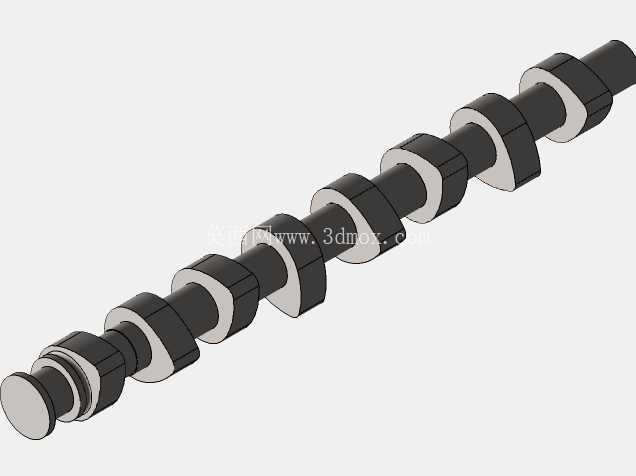

　　从结构设计逻辑来看，这款凸轮轴采用整体式锻造轴身结构，沿轴向依次排布多组进排气凸轮桃尖，相邻凸轮之间设置有支撑轴颈，用于匹配缸盖或缸体上的轴瓦安装位，保证轴体高速旋转时的径向跳动量控制在工程允许范围内。设计过程中首先需要匹配发动机的点火顺序，确定各缸凸轮的相位夹角，比如直列四缸发动机的同名凸轮夹角通常设置为90度，保证各缸工作冲程均匀错开，避免动力输出出现明显的扭矩波动。凸轮型线的设计是整个零件的核心，需要兼顾气门开启速度、最大升程、落座缓冲段几个关键参数：缓冲段的设置是为了消除气门传动组的间隙，避免气门落座时产生冲击异响；工作段的型线曲率需要保证气门开启速度足够快，提升进排气效率，同时还要避免加速度过大导致凸轮与挺柱之间接触应力超出材料许用值，造成早期磨损。

　　从安装边界来看，轴身的各段轴颈直径按照从前端到后端依次递增的原则设计，方便装配时从缸体或缸盖的一端穿入安装，轴端预留有正时齿轮或正时链轮的安装定位面，通过键连接或者过盈配合传递曲轴输入的扭矩，传动比固定为2:1，也就是曲轴旋转两圈，凸轮轴旋转一圈，完成一个完整的工作循环。轴向定位通常设置在第一道轴颈位置，通过止推片限制轴体的轴向窜动量，窜动间隙一般控制在0.1-0.2mm之间，既避免热膨胀导致轴体卡滞，也防止轴向窜动影响配气相位的准确性。

　　实际应用场景中，不同类型的动力设备对凸轮轴的性能要求差异明显：乘用车用汽油机更侧重中低转速的扭矩输出，凸轮型线设计会适当减小气门重叠角，提升低速响应性；商用车用柴油机偏向高负荷持续运转，凸轮型线会设置更大的气门升程与更长的开启持续期，保证高负荷下的进排气效率；赛车用发动机则会采用大升程、高加速度的凸轮型线，压榨高转速区间的动力输出，但这类设计会牺牲部分低速扭矩，且对凸轮表面的耐磨性能提出更高要求，通常会采用表面淬火或者渗碳处理，将表面硬度提升到HRC55以上，配合液压挺柱或者滚轮挺柱降低接触摩擦。

　　建模过程中需要重点关注几个容易出错的细节：一是各凸轮桃尖的相位角度必须严格对应配气相位表，角度偏差超过1度就可能导致气门与活塞发生运动干涉，造成发动机严重损坏；二是凸轮与轴身的过渡圆角需要按照工艺要求设置，避免应力集中导致轴段在交变载荷下发生疲劳断裂；三是支撑轴颈的尺寸公差需要严格匹配轴瓦的配合间隙，间隙过大会导致机油压力不足、轴颈振动磨损，间隙过小则会在热机状态下出现抱轴故障。另外，轴身的润滑油道设计也需要在建模时同步考虑，通常会在轴颈中心设置主油道，通过径向油孔将机油输送到凸轮与挺柱的接触表面，保证摩擦副的持续润滑，油孔的位置需要避开凸轮的受力工作面，防止油孔边缘出现应力集中。

　　在做三维装配校验时，需要将凸轮轴与挺柱、气门弹簧、气门、正时传动系统做完整的运动仿真，模拟全转速区间内的气门运动轨迹，检查是否存在气门与活塞碰撞、凸轮与挺柱接触应力超标、气门弹簧共振等问题，同时还要校核凸轮轴在最大凸轮升程位置的轴身挠度，避免轴体变形过大导致气门升程不足，影响发动机动力输出。对于采用顶置凸轮轴结构的发动机，还要考虑凸轮轴轴承盖的安装定位，每个轴承盖都有固定的安装位置与方向，建模时需要做好定位标记，避免装配时出现错装导致轴颈卡滞。
