CSWA认证考试工装气缸练习建模参考

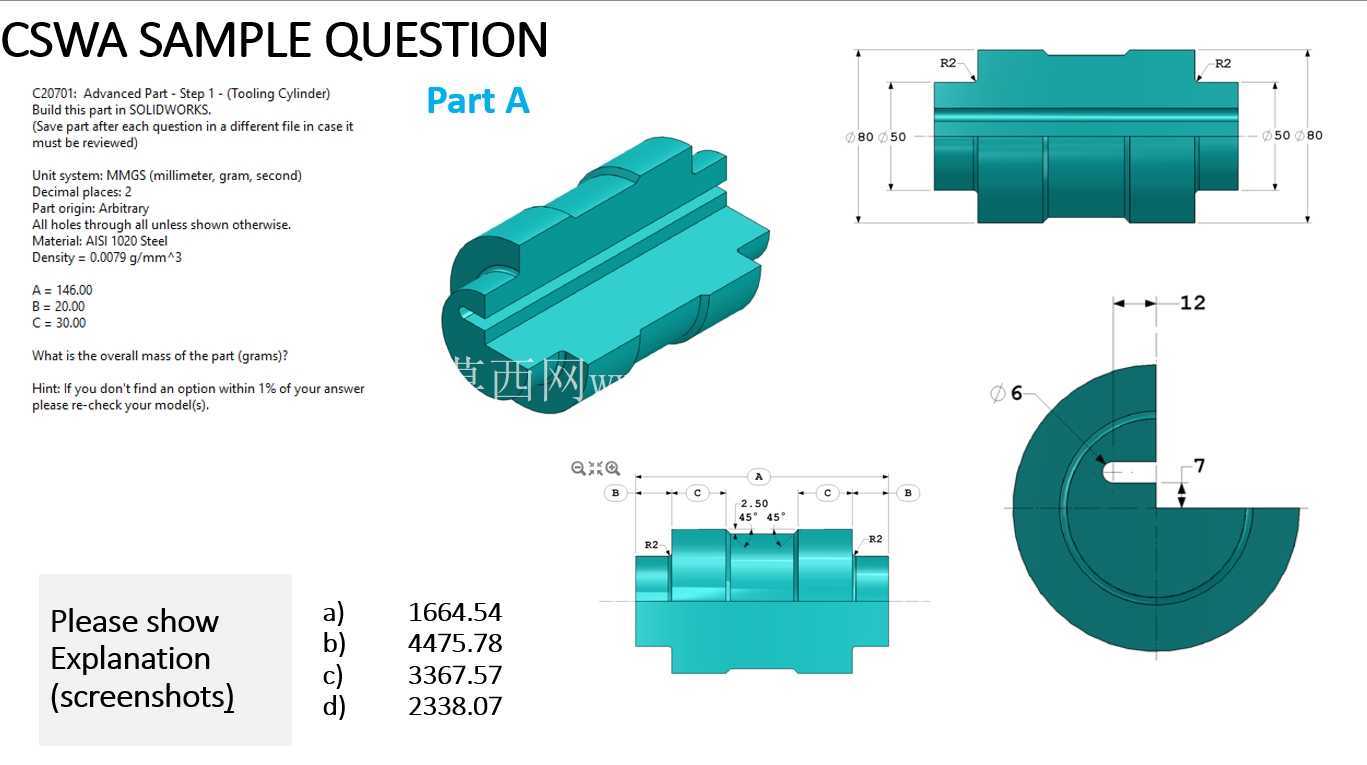

　　这类带径向凸台的回转类工装气缸零件，常见于小型气动工装的执行端，在装配夹具、定位工装里承担直线往复驱动的核心作用，区别于标准气缸的一体化缸体结构，这类定制化的工装气缸本体往往需要根据安装空间做异形切削，适配周边紧凑的布局要求，避免和工装的压板、定位销产生运动干涉。从建模逻辑来看，该零件以中心回转结构为主体，外圆分布的三处等距凸台是核心特征，凸台的端面和缸体外圆做了圆角过渡，避免应力集中在长期往复气压负载下出现开裂。图纸标注的径向尺寸明确了缸体的主体直径，两端的轴段长度直接决定了气缸的安装行程边界，安装时两端的配合面需要和端盖的密封槽对齐，凸台的位置对应工装的连接卡口，不需要额外做转接板就能直接卡入工装的安装位，减少装配累积误差。

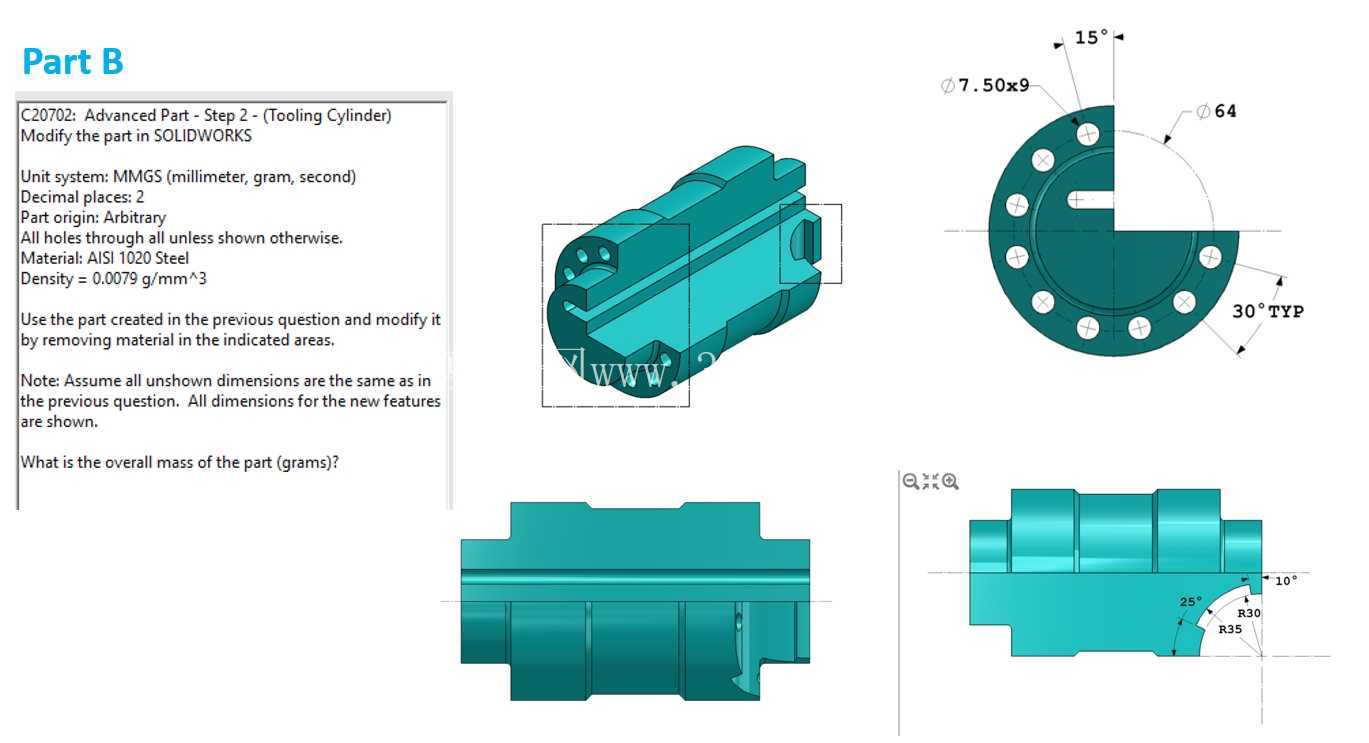

　　设计这类零件的时候，首先要确定回转中心的基准，所有径向尺寸都以中心轴线为标注基准，凸台的周向位置需要和工装的受力方向对齐，保证气动推力直接作用在工装的施力点上，避免产生额外的倾覆力矩。零件上的小孔为贯通式气路通道，加工时需要保证孔的同轴度，避免气路堵塞或者密封失效，外圆的表面粗糙度需要满足密封圈的配合要求，减少往复运动的磨损。从实际应用场景看，这类小型工装气缸多用于电子装配工装、小型零件检测夹具上，因为安装空间受限，无法使用标准气缸的安装形式，所以将缸体本身做成带安装凸台的结构，直接集成安装接口，省去了额外的安装附件，整体结构更紧凑。

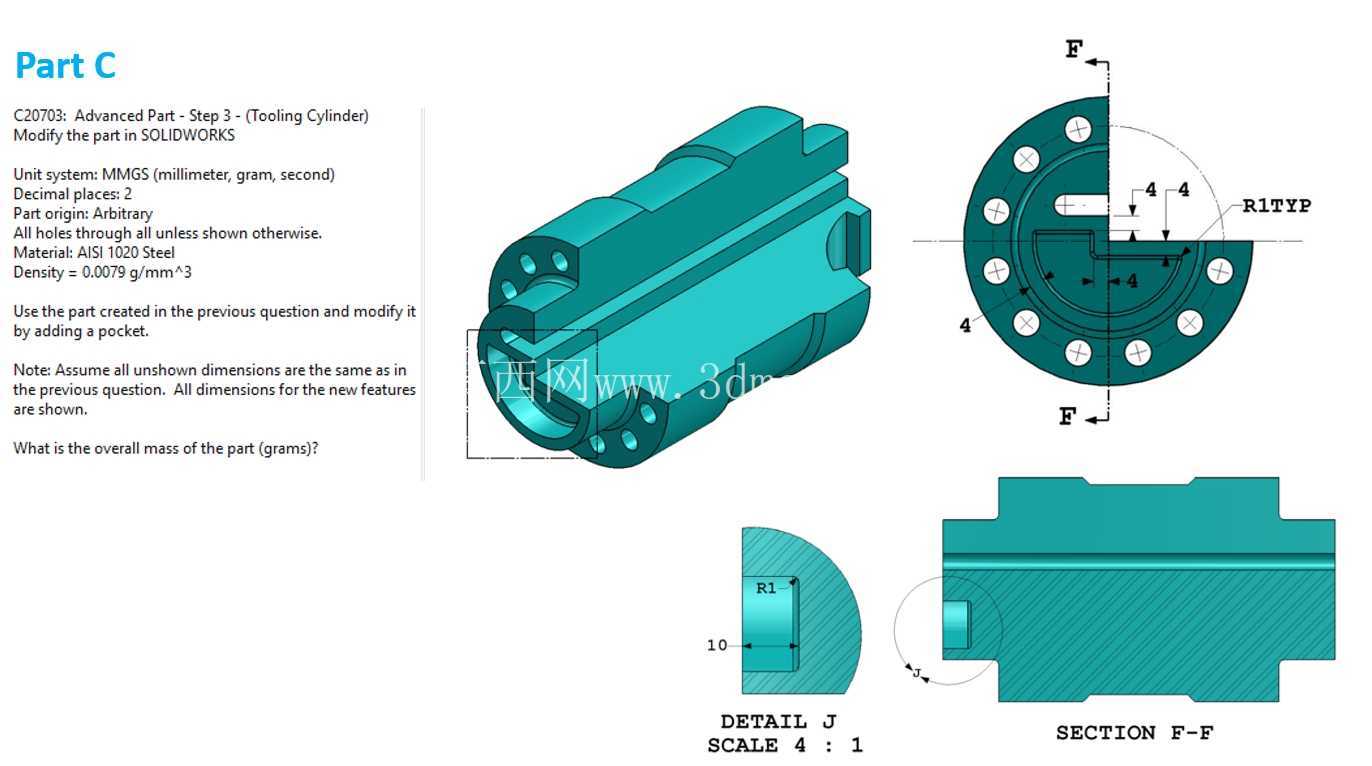

　　建模过程中需要注意凸台和主体的合并逻辑，圆角过渡的顺序要先做凸台的切削再做过渡圆角，避免出现特征失败，贯通孔的位置要和两端的气路接口对齐，保证气路通畅。零件的轴向尺寸标注明确了各段轴肩的位置，轴肩的作用是限制端盖的安装位置，保证密封圈的压缩量在合理区间，避免漏气或者摩擦阻力过大。周向凸台的宽度尺寸需要和工装的卡口宽度做间隙配合，保证安装时能顺利卡入，同时不会出现过大的旷量，影响气缸的运动精度。这类零件也是CSWA认证考试中典型的回转类加辅助特征的考题，考察的是建模者对基准选择、特征顺序、尺寸关联的掌握程度，实际生产中这类零件的材质多选用铝合金或者不锈钢，根据使用环境的防腐要求做表面处理，重量控制在合理区间，降低往复运动的惯性负载。

　　在做结构校验的时候，需要核算缸体的壁厚是否满足气压负载的强度要求，凸台的受力位置是否有足够的强度支撑，贯通气路孔的壁厚是否足够，避免在气压作用下出现开裂。安装时需要保证气缸的轴线和工装的运动方向平行，避免出现别劲的情况，导致密封圈过早磨损，降低使用寿命。从建模练习的角度，这类零件能很好地训练拉伸、回转、切除、圆角等基础特征的使用，同时能强化对工程图尺寸标注逻辑的理解，明白每个尺寸对应的加工和装配意义，而不是单纯照着图纸描形状。
