足下垂康复用主动式踝足矫形支具

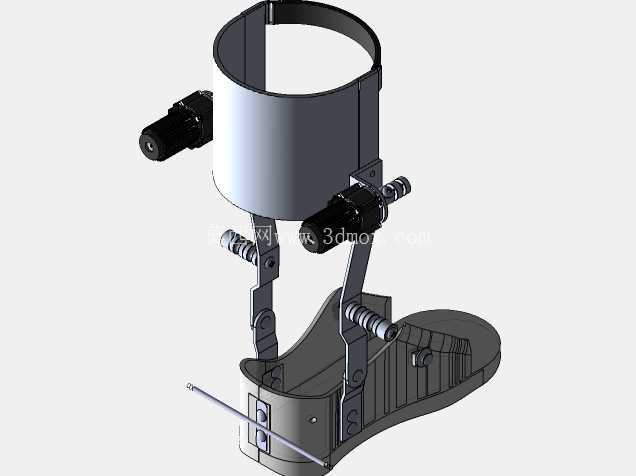

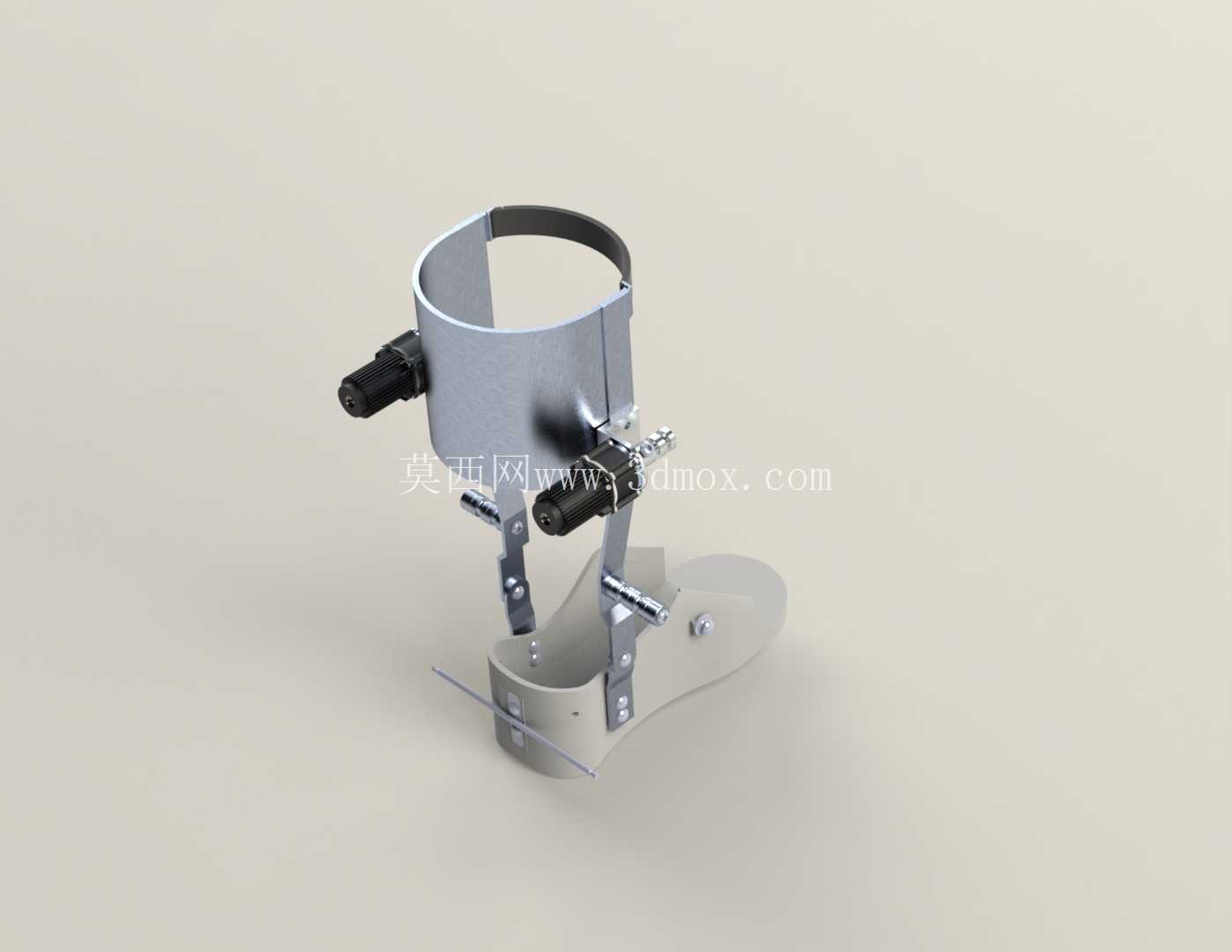

　　从结构设计思路来看，整体采用小腿环抱式固定+足底承托的分体式架构，小腿段采用半开口的弧形金属围板结构，围板边缘做了卷边钝化处理，避免长期佩戴对小腿软组织造成压疮，围板内侧预留了柔性衬垫的安装槽位，实际使用时可根据患者小腿周径搭配不同厚度的泡棉衬垫，适配不同体型的使用者。围板上方设置的可调节绑带采用魔术贴锁紧结构，绑带宽度控制在30mm以上，分散局部压强，避免佩戴过程中出现勒痕与血液循环受阻问题。两侧的铰接结构是整个产品的核心功能区，铰接点的位置严格对齐人体踝关节的旋转中心，也就是外踝尖下方2mm、前方10mm左右的解剖位置，保证矫形器的转动轨迹和人体踝关节的自然屈伸轨迹完全重合，不会在步行过程中产生额外的运动干涉。这款主动矫形器的核心应用场景集中在神经康复科、骨科术后康复以及社区居家康复场景，主要针对脑卒中、腓总神经损伤、脊髓损伤等病因引发的足下垂病症，解决患者步行过程中足尖拖地、廓清障碍、踝跖屈痉挛等实际问题，区别于传统被动式踝足矫形器的刚性限位逻辑，这款产品在结构设计上预留了主动施力的调节空间，能够在支撑相稳定踝关节的同时，在摆动相辅助患者完成踝背屈动作，避免长期佩戴被动支具引发的肌肉废用性萎缩。

　　铰接位置集成了可调阻尼的助力模块，模块上外露的调节旋钮可以根据患者的肌力恢复情况，调整背屈助力的输出力矩，对于肌力0-2级的患者可以调大助力值，完全代偿踝背屈的发力需求，随着患者肌力逐步恢复到3级以上，可以逐步减小助力值，引导患者主动发力完成动作，匹配康复过程中不同阶段的训练需求。足底承托部分采用贴合人体足弓的曲面造型，前掌位置做了上翘15度的滚动设计，适配步行过程中足跟着地到足尖蹬离的滚动步态，足跟位置设置了加厚的缓冲垫层，吸收步行过程中的地面反冲击力，降低对膝关节和髋关节的冲击负荷。

　　足底托板和两侧支杆的连接位置设置了多组调节孔位，可以根据患者的足长调整支杆的有效长度，覆盖35码到44码的常用鞋码范围，不需要针对每个患者单独定制主体结构，降低辅具配置的成本。从安装边界来看，整个矫形器的小腿围板最大展开周径为420mm，最小收紧周径为280mm，整体高度从足底到小腿围板上缘为320mm，不会超过腓肠肌的肌腹位置，避免对膝关节屈曲动作造成干涉，整体自重控制在380g以内，佩戴后不会给患者造成额外的步行负担。两侧的铰接结构做了密封处理，能够阻挡日常使用中的灰尘、汗液进入阻尼模块内部，延长产品的使用寿命，外露的金属结构全部采用阳极氧化表面处理，避免长期接触汗液出现锈蚀问题。

　　在实际临床使用场景中，这款矫形器可以直接穿戴在袜子外侧，搭配宽松的日常鞋具使用，不需要定制专用的矫正鞋，患者穿戴后可以完成平地行走、上下缓坡等日常动作，相比传统的固定式踝足矫形器，主动助力结构能够让患者在步行过程中保留正常的踝部活动度，减少长期佩戴后的关节僵硬问题。设计过程中还充分考虑了穿戴的便捷性，整个支具的绑带和调节旋钮都设置在肢体外侧，患者可以单手完成穿戴和调节操作，不需要他人辅助，适配单侧肢体功能障碍患者的自主使用需求。结构受力层面，小腿围板采用6061铝合金材质，在保证结构强度的同时控制整体重量，围板厚度为1.5mm，经过有限元受力验证，在120kg体重患者的步行载荷下，围板的最大变形量不超过0.8mm，不会出现结构失效问题。两侧的支杆采用不锈钢材质，铰接位置的转轴采用耐磨铜套，反复转动10万次后阻尼值的衰减量不超过10%，能够满足患者长期日常使用的耐久性要求。
