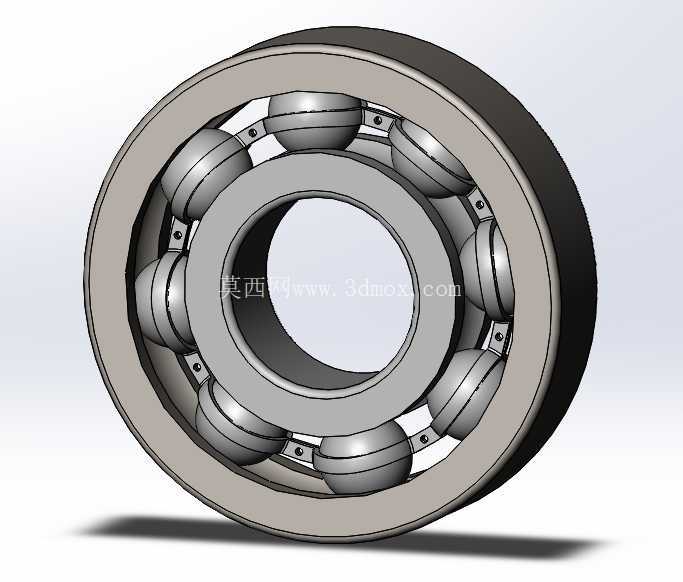

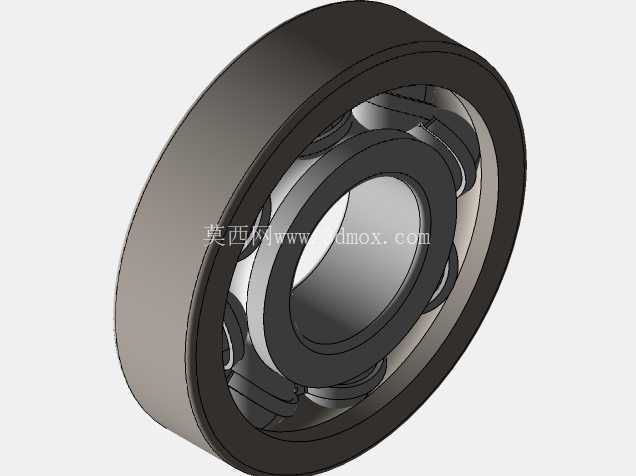

无紧固件深沟球滚动轴承结构展示

　　在各类旋转传动机构里，这类无紧固件配置的滚珠轴承是应用覆盖极广的支撑部件，从中小型电机输出轴、家用电动工具主轴，到输送线从动辊、小型减速机输入轴，只要存在连续回转运动、需要约束轴系径向跳动的场景，几乎都能见到同结构轴承的身影。和带密封盖、带止动环或者带紧固套的衍生型号不同，这款轴承去掉了额外的紧固件结构，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，结构更简洁，径向安装空间占用更小，适合安装空间紧凑、轴系轴向定位已经由其他结构完成的装配场景。

　　从实际功能来看，这类轴承的核心作用是在支撑旋转轴的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的损耗，同时约束轴的径向位移，保证轴上安装的齿轮、带轮、叶轮等部件始终保持在设计的回转中心位置，避免因轴系跳动引发的传动异响、零件偏磨、密封失效等问题。日常设备维护中，这类开式无紧固件的轴承加注润滑脂更方便，不需要拆卸额外的密封或者紧固件就能直接完成保养，适合运转转速中等、环境清洁度较好的工况，比如室内布置的自动化输送设备、小型台式加工设备的主轴支撑。

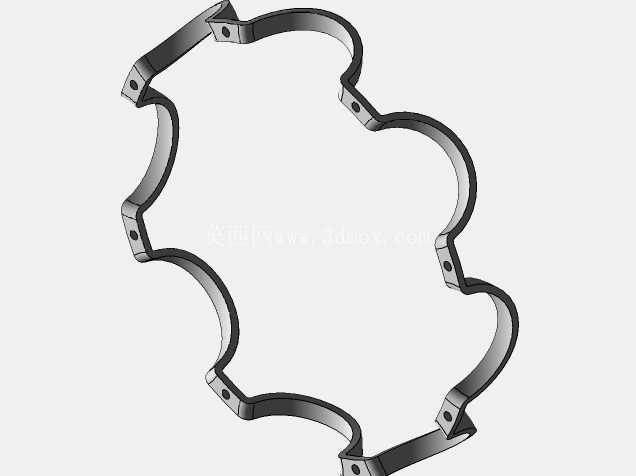

　　从设计思路上看，这款轴承的内圈和外圈都加工有对应曲率的滚道，滚道的曲率半径略大于钢球的半径，保证钢球和滚道之间是点接触状态，既能降低滚动摩擦阻力，又能保证足够的接触面积承受径向载荷。保持架采用兜孔式结构，均匀分隔每一颗钢球，避免钢球之间直接接触产生摩擦和碰撞，同时引导钢球在滚道内平稳运转，所有钢球的直径公差控制在极小范围内，保证每颗钢球承受的载荷均匀，避免个别钢球过载出现点蚀失效。和带紧固件的轴承相比，去掉紧固结构后，轴承的内圈可以直接和轴颈采用过盈配合装配，外圈和轴承座孔采用过渡配合，依靠配合面的抱紧力实现轴承的轴向固定，不需要额外加工卡簧槽或者紧固螺纹，能有效降低轴和轴承座的加工复杂度，减少零件数量，降低整体装配成本。

　　从安装边界来看，这类轴承的外形为标准环形结构，内圈内径和轴颈的配合公差通常选取k6级，外圈外径和轴承座孔的配合选取H7级，装配前需要确认轴肩和座孔挡肩的高度符合轴承安装尺寸要求，挡肩高度不能超过内圈和外圈的倒角尺寸，避免轴承安装到位后出现悬空或者干涉。安装时需要注意压力只能施加在过盈配合的套圈端面上，不能通过滚动体传递安装压力，避免钢球和滚道表面出现压痕，影响轴承的运转精度和使用寿命。轴承的轴向预留间隙需要根据工作时的温升调整，避免轴受热伸长后轴承出现卡滞，对于转速较高的应用场景，还需要计算轴承的极限转速是否满足工况要求，必要时可以选用精度等级更高的同结构轴承，或者调整润滑方式采用油润滑提升极限转速。

　　在三维建模过程中，这类轴承的建模需要重点保证滚道曲率、钢球直径、保持架兜孔位置的参数匹配，钢球的数量需要根据轴承的节圆直径计算，保证相邻钢球之间有足够的间隙，不会出现干涉，同时尽可能多布置钢球提升轴承的径向承载能力。建模完成后可以通过模拟装配验证内圈、外圈、钢球、保持架之间的运动关系，确认转动过程中没有干涉，保持架能够平稳引导钢球沿滚道运转，为后续的整机装配、运动仿真、干涉检查提供准确的模型基础，也能为后续的工程图生成、BOM清单统计提供准确的零件参数。
