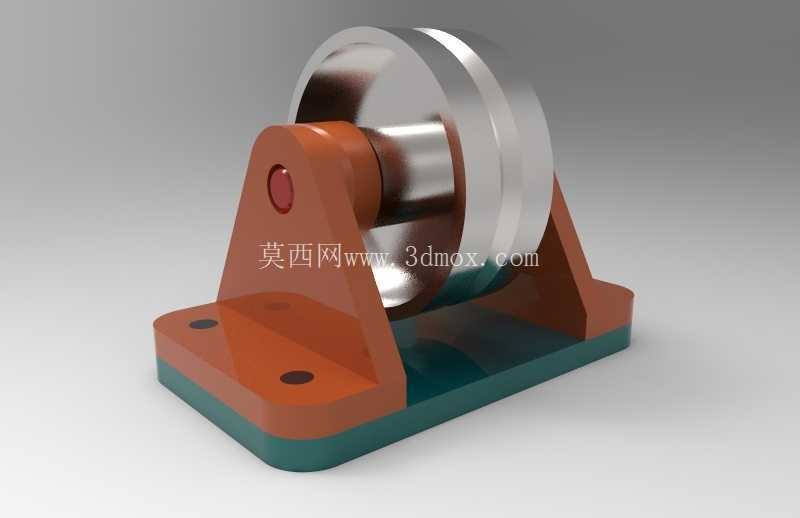

带固定底座螺栓安装式皮带轮结构

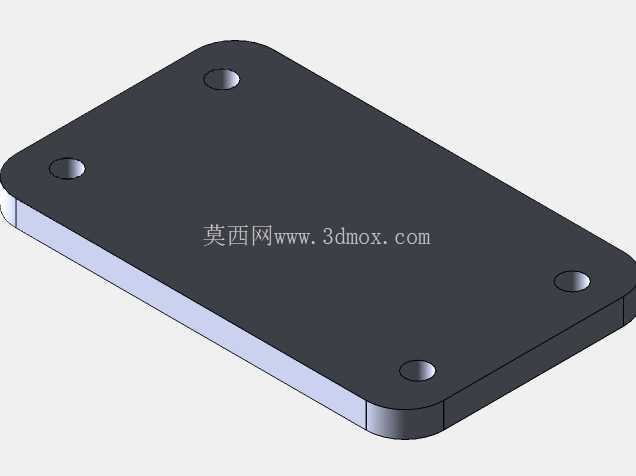

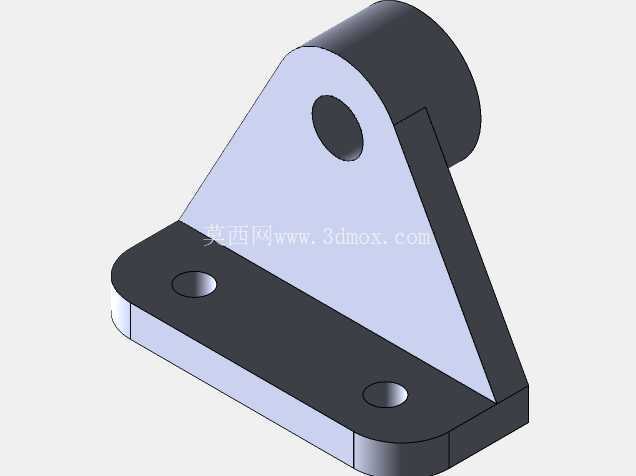

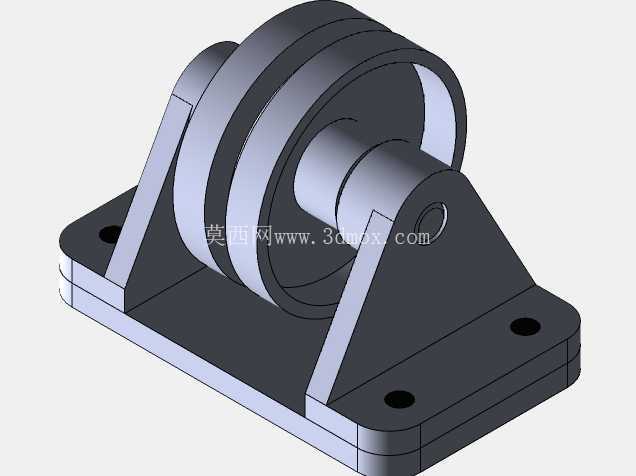

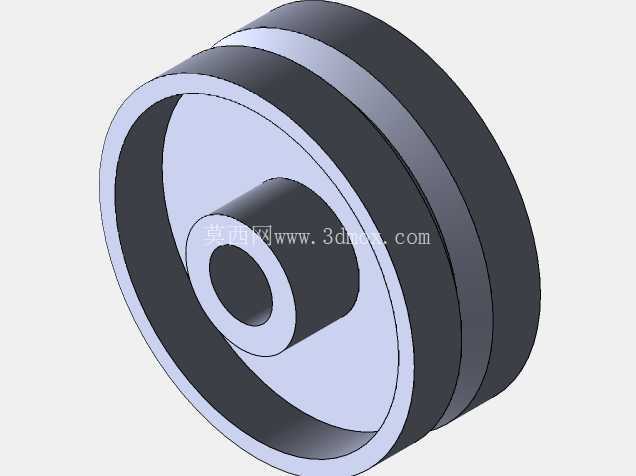

　　在轻工输送、小型设备传动布局里，这类带一体式固定底座的皮带轮是很常见的张紧与传动承载部件，区别于悬臂安装的带轮结构，它自带成型安装支座，不需要额外设计焊接或者拼装的轮架，能直接通过底座预留的螺栓孔固定在设备机架的安装平面上，大幅减少现场装配的配做工作量。从结构组成来看，核心的轮体部分采用双凸缘槽型设计，轮缘的凸起挡边可以避免平皮带或者圆皮带运转过程中出现脱槽跑偏的问题，轮体内孔与支撑轴采用间隙配合，轴端通过支座侧板的定位结构实现轴向固定，轮体与支座的铰接位置预留了润滑脂存储腔，长期运转时可以定期补充润滑，降低转动副的磨损速率。支座部分采用L型折弯式一体结构，两侧的支撑板与底部安装板为整体成型，不存在拼接焊缝的应力集中问题，支撑板上的轴孔采用同轴度一次加工成型，保证轮体安装后转动无偏摆，不会出现皮带单侧磨损的情况。底座的安装面做了铣平处理，两个安装沉孔对称分布在底座两侧，安装时可以采用内六角螺栓穿过沉孔将整个部件锁固在机架上，沉孔设计可以让螺栓头完全没入安装面以下，不会出现突出部分干涉皮带或者周边部件的问题。

　　在实际应用场景中，这类部件常被用在小型包装线的皮带输送机构、桌面级加工设备的传动张紧端、农用小型机具的动力传递路径上，当传动中心距存在小幅偏差或者皮带长期使用出现松弛时，不需要重新调整电机或者主动轮的安装位置，只需要调整这个带座带轮的安装位置就能实现皮带张紧度的调节，维护操作十分便捷。设计这类结构的时候，首先要核算轮体的承载能力，根据传递的扭矩大小匹配轮体的宽度与轴径尺寸，避免负载下出现轴弯曲变形或者轮体开裂的问题；其次要保证支座的安装平面度，两个支撑板的轴孔同轴度公差需要控制在0.02mm以内，否则轮体转动时会出现卡滞、异响的情况，加速轴承与轴的磨损。

　　安装边界方面，整个部件的安装投影为矩形结构，底座的长度方向需要预留至少两倍螺栓直径的安装操作空间，宽度方向要预留皮带安装与调整的余量，轮体的顶部需要预留至少10mm的安全间隙，避免运转过程中与周边的防护罩或者其他结构件发生刮碰。轮体与支座之间的转动副采用自润滑衬套或者微型深沟球轴承，根据使用转速选择适配的支撑件，转速低于300rpm的工况可以采用铜基自润滑衬套，成本更低且维护简单，转速更高的场景则需要搭配密封型深沟球轴承，避免粉尘进入转动副造成磨损加速。支座的表面采用喷塑或者氧化处理，提升防锈能力，适应车间多粉尘、有一定湿度的使用环境，轮体表面做精车处理，降低皮带运转时的摩擦损耗，延长皮带的使用寿命。

　　在装配流程上，需要先将衬套或者轴承压入轮体内孔，再将支撑轴穿入支座侧板与轮体的内孔，最后锁紧固轴螺钉，装配完成后需要手动转动轮体，确认转动顺畅无卡滞，轴向窜动量控制在0.1mm以内才算合格。这类集成式的带轮结构相比分体式设计，省去了用户自行设计轮架、加工轴孔的步骤，能直接选型安装使用，非常适合标准化设备的批量装配，也能降低非标设备设计时的重复建模工作量，在中小负载的传动场景中有着很高的应用性价比。
